Сигнализация своими руками на основе сотового телефона

Как сделать GSM сигнализацию своими руками

Современные охранные системы для автомобилей, конечно, надежны и довольно эффективны, но дополнительная защита в виде GSM сигнализации никогда не будет лишней.

Небольшое устройство способно вовремя предупредить владельца о попытке проникновения в автомобиль или, к примеру, в гараж, где он хранится.

Принцип работы

Даже самая простая GSM сигнализация, сделанная своими руками, дает множество преимуществ:

  • во-первых, благодаря мобильному телефону (основному элементу системы), даже в случае угона поиск автомобиля существенно упрощается;
  • во-вторых, при попытке проникновения в машину (в гараж) отправляется сообщение на запрограммированный ранее номер телефона. Все, что необходимо владельцу – своевременно и правильно отреагировать на сигнал опасности;
  • в-третьих, себестоимость всех элементов конструкции минимальна. Чаще всего можно уложиться в сумму до 1-1,5 тысяч рублей;
  • в-четвертых, при базовых знаниях электроники на сбор схемы и опробование устройства уходит не более нескольких часов;
  • в-пятых, охранная система будет работать даже при отсутствии питания – на встроенном в телефон аккумуляторе. При этом время автономной работы может достигать нескольких дней.

В зависимости от сложности схемы и навыков автолюбителя, GSM сигнализация может иметь такую функциональность:

  • передавать сообщения о различных неисправностях в авто;
  • автоматически блокировать работу основных узлов транспортного средства;
  • управлять устройством в неограниченном диапазоне (главное, чтобы была мобильная сеть);
  • давать различные команды (к примеру, на запуск прогрева двигателя).

Лучшие варианты

Если автономная GSM сигнализация – это то, что вам нужно, тогда выбирайте один из вариантов:

  • купить готовое устройство в магазине;
  • смонтировать схему своими руками.

В первом случае вы получаете «черный ящик» с полным набором функций (остается только произвести подключение).

Во втором – вы должны делать все самостоятельно. Казалось бы, вариант с покупкой уже собранной сигнализации выглядит более предпочтительно, но есть большой минус – высокая цена.

Следовательно, если у вас есть минимальные навыки в области электроники, тысяча-полторы рублей в кармане и немного свободного времени, то лучше все сделать своими руками. Тем более что сложного ничего нет.

Вариант первый

Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.

Сам процесс сборки довольно прост и состоит из нескольких простых этапов:

  • 1. Настройте вызов необходимого номера (к примеру, свой мобильный) на одну из кнопок.

  • 2. Снимите переднюю панель мобильника. Это необходимо для получения доступа к контактной группе устройства и подключения проводов.

Но здесь может быть несколько вариантов:

  • — функция приема и отбоя звонка находится на одной клавише. В этом случае один провод подпаивается именно к ней, а второй – к цифре, которую вы назначили для вызова необходимого абонента;

  • — если же под функции вызова и отбоя задействованы различные клавиши, то необходимо к каждой из трех клавиш подпаять свой провод и использовать трех контактный геркон.

К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.

  • 3. Последний шаг – установка магнита на двери (гаража или автомобиля), а также настройка его работы.

Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.

В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.

Как пример, можно использовать такую схему.

Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.

Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).

В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.

Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.

Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.

Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.

Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.

В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.

Вариант 2

Здесь схема немного сложнее, но и функциональность гораздо насыщеннее, чем в предыдущем случае.

Срабатывает такое устройство при замыкании хотя бы одного входа на «минус» автомобиля. При этом в самой сигнализации есть четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, капота.

После включения тумблера питания необходимо быстро выйти из машины (дается не более 25 секунд). Если вдруг водитель не успел, то контролирующий светодиод не загорится до момента, пока все двери, капот и багажный отсек не будут закрыты. Как только условия выполнены, сигнализация перейдет в охранный режим.

Далее при срабатывании любого из датчиков устройство информирует владельца о попытке проникновения. При этом включается сирена и блокируется зажигание авто. Но и это еще не все.

При попытке угона и открытии одной из дверей включаются фары, а при желании и поворотники.

Чтобы отключить сигнализацию и снять все блокировки достаточно отключить спрятанный в специальном месте тумблер.

В случае, когда злоумышленник сразу же закрыл двери после срабатывания сигнализации, блокировка не снимается. При этом владелец автомобиля все равно получает тревожный звонок.

Через 40 секунд блок управления опросит все системы и при отсутствии сработанных датчиков перейдет в стандартный охранный режим. Если же при проверке открытие одной из дверей подтверждается, то устройство переходит в режим тревоги.

Как и в предыдущем случае для реализации такой схемы необходимо купить мобильный телефон с возможностью быстрого дозвона. При этом звонок будет совершаться до тех пор, пока абонент на другом конце «провода» не нажмет кнопку сброса.

В качестве контроллера можно использовать продукт компании ATMEL, хотя есть много аналогов. Его преимущество – доступная цена и надежность. Кроме этого, такой контроллер можно с легкостью найти на рынке в своем городе.

В качестве реле можно использовать любые 12 В устройства. Тумблер для включения и отключения сигнализации также найти труда не составит труда. При этом желательно спрятать его вдали от посторонних глаз. Чем надежнее будет место, тем лучше.

Врезка тумблера производится в цепи питания сигнализации от бортовой сети.

Правила монтажа

В процессе монтажа такого устройства необходимо учитывать несколько простых рекомендаций:

  • во-первых, перед началом работ изучите схему сигнализации gsm и четко следуйте всем рекомендациям. Если вы купили уже готовое устройство в магазине, работайте только по инструкции;
  • во-вторых, для выполнения монтажа и подключения устройства может понадобиться снятие панели приборов и демонтаж защитных панелей под рулевым колесом;
  • в-третьих, отключите питание (для этого достаточно снять клеммы с аккумулятора);
  • в-четвертых, установите блок управления (мобильный телефон) в непосредственной близости от предохранителей (это существенно упростит подключение);
  • в-пятых, смонтируйте сигнализаторы и другие датчики (если они предусмотрены вашей схемой);
  • в-шестых, аккуратно выложите провода, чтобы они не мешали процессу вождения автомобиля;
  • в-седьмых, подключите устройство к бортовой сети.

Примеры схем GSM сигнализации.

Секреты подключения

С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:

  1. Главная задача – обеспечить независимое питание устройству, которое можно будет отключать и включать с помощью скрытого тумблера (об этом мы уже говорили).
  2. Все провода должны прокладываться в местах, куда никогда не проникает влага. Это необходимо во избежание вероятного короткого замыкания и выхода из строя системы.
  3. Постарайтесь смонтировать основной блок, датчики (если они есть) и провода как можно дальше от греющихся, а также вибрирующих элементов автомобиля. В противном случае высока вероятность повреждения системы и выхода ее из строя.
  4. Блок управления устройством должен быть удален от телефона, автомобильной антенны и магнитолы во избежание помех.
  5. Места, где провода переходят от кузова к дверям или от кузова к капоту, необходимо дополнительно укрепить специальными прорезиненными трубками во избежание заломов и повреждений.

Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.

Выводы

Таким образом, GSM сигнализация способна стать вашим надежным помощником в вопросе обеспечения безопасности собственного автомобиля.

Остается только определиться с приоритетами – сделать устройство самостоятельно (выбрав один из вариантов) или же купить уже готовую систему. Но здесь многое зависит от поставленных задач.

Если в машине уже установлена сигнализация и необходимо дополнительное устройство, то почему бы не сделать все своими руками.

Если же охранная система на GSM принципе будет единственной, то лучше смонтировать более функциональную защиту или же купить готовое устройство. В любом случае решать вам.

Как собрать самодельную GSM сигнализацию?

Использование автономной охранной сигнализации – распространенное явление. Существует много модификаций беспроводной системы, комплектация которой зависит от условий использования, структурных особенностей местности, требований владельца. Ценовой диапазон различный, соотношение стоимость-качество – приемлемое. При этом самодельная GSM сигнализация на базе подручных устройств также вызывает интерес, особенно у тех, кому знакомы азы радиоэлектроники.

GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

  • Кнопочный телефон с функцией быстрого набора номера (обязательно).
  • При желании прослушивания – наушники с микрофоном от мобильного устройства.
  • Паяльник, сопутствующие материалы.
  • Проводка.
  • Геркон, магнит.
  • Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

  1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
  2. Демонтировать телефон до платы с наклеенной пленкой.
  3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
  4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
  5. Заклеить мембрану для предотвращения замыкания.
  6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

  • С помощью реле (нормально разомкнутые контакты).
  • Используя биополярный транзистор.
  • Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Делаем GSM сигнализацию своими руками из телефона

  • Собираем простую сигнализацию на основе мобильного телефона для дачи или загородного дома
  • GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи
  • Собираем GSM сигнализацию своими руками без старого мобильного телефона
  • Подводим итог
  • Где купить
  • Видео по теме

Если у вас есть дача, автомобильный гараж или загородный дом, то рано или поздно вы задумаетесь о средствах охраны вашей недвижимости. Наиболее популярным средством защиты в наше время является GSM сигнализация. Сейчас существуют очень много видов GSM сигнализаций от различных компаний. Единственным сдерживающим фактором от покупки GSM сигнализации является ее цена.

Например, простейшая GSM сигнализация Magnum МН-825-03 GSM стоит около 150 долларов. Исходя из этого, если вам нужно обезопасить свой гараж, дачу и дом, то вам придётся немало потратить. Чтобы наши читатели смогли существенно сэкономить, мы подготовили материал, в котором опишем создание самодельной GSM сигнализации своими руками. Такая сигнализация будет базироваться на обычном мобильном телефоне, который давно лежит без дела.

Собираем простую сигнализацию на основе мобильного телефона для дачи или загородного дома

Первая сигнализация своими руками на основе мобильного телефона будет очень простой. Для ее сборки нам понадобятся такие компоненты:

  • старый мобильный телефон;
  • геркон;
  • стандартное зарядное устройство для аккумулятора;
  • длинный провод;
  • паяльник;
  • припой;
  • магнит;
  • дополнительная сим-карта.

Для этой сигнализации подойдет любой старый кнопочный телефон. Можно использовать даже такие старые модели, как Nokia 3310. Принцип такой сигнализации основывается на быстром наборе от кнопки, к которой подключен датчик. То есть при срабатывании датчика телефон набирает номер, настроенный в быстром наборе. Поэтому первым делом настроим наш телефон на быстрый набор номера, на который будет идти звонок при срабатывании датчика. В нашем случае кнопкой быстрого набора будет девятая кнопка. Также в телефоне следует отключить звонок и вибратор. Еще стоит учесть, стоит ли использовать для нашего телефона зарядку или оставить его работать на полностью заряженном аккумуляторе.

Оставлять телефон на заряженном аккумуляторе стоит только в том случае, если он сможет держать заряд около месяца.

Ниже изображена схема сборки такой сигнализации для дачи или дома.

На рисунке изображена схема подключения телефона Nokia 6150 к геркону. Чтобы подсоединить геркон к Nokia 6150 необходимо разобрать телефон и аккуратно припаять провода к контактам кнопки девять на печатной плате (Кнопка для вызова быстрого набора). После этого магнит и геркон крепятся к двери. Схема работает таким образом: при открытии двери с геркона на кнопку подается сигнал, вследствие чего телефон набирает заданный номер в быстром наборе. Сам геркон представляет из себя магнитный датчик, чем-то напоминающий диод.

Таким же образом, как показано на схеме, можно подключать собранную своими руками GSM сигнализацию в загородном доме, даче или гараже.

В качестве ещё одной меры безопасности не лишним будет камера наблюдения из смартфона, советуем подробнее узнать что это и как сделать.

GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи

Принцип действия этой GSM сигнализации основан на инфракрасном датчике движения, а не на герконе. Инфракрасный датчик движения срабатывает, когда объект находится в поле его видимости и посылает сигнал на мобильный телефон. После попадания сигнала на телефон он набирает номер, заранее настроенный в быстром наборе. Сама схема автономной сигнализации на инфракрасном датчике движения показана ниже.

На схеме видно, как и в первом примере, датчик движения подключается к девятой кнопке.

Стоит отметить, что сам датчик движения требует отдельного источника питания в 12 V.

В качестве самого датчика движения можно использовать устройство Астра 515.

Этот датчик движения имеет радиус действия 10 метров. Например, если в этот радиус действия попадет какой-нибудь объект, то сигнализация сработает и осуществит звонок.

Еще особенностью этого датчика движения является уровень защиты IP41, который позволяет ему работать при температуре от 0 до +50°С.

Такую автономную GSM сигнализацию, собранную своими руками удобно использовать на даче и в загородном доме для охраны их территорий.

Собираем GSM сигнализацию своими руками без старого мобильного телефона

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты:

  • сама плата с микроконтроллером Arduino Uno;
  • GPRS Shield V2.0 — GSM модуль;
  • блок питания на 12V@2A;
  • ультразвуковой датчик измерения расстояния HC-SR04;
  • соединительные провода;
  • макетная плата;
  • сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип действия этой сигнализации основан на ультразвуковом датчике HC-SR04, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0 заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7
#define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Подводим итог

В этом материале мы собрали все простые способы сборки GSM сигнализации своими руками. Кроме способов сборки GSM сигнализации своими руками из старого телефона, мы описали способ сборки недорогой системы с помощью платы Arduino Uno и GSM модуля, который выступает в качестве замены мобильного телефона. Также на просторах сети можно встретить примеры, в которых вместо GSM модуля выступает кнопочный мобильный телефон. Такая сигнализация схожа с описанными выше примерами, но благодаря Arduino Uno у нее намного выше функционал. Надеемся, наш материал поможет вам собрать GSM сигнализацию своими руками, позволив при этом значительно сэкономить и защитить ваш гараж, дом или дачу.

Где купить

Приобрести готовую беспроводную систему можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых товаров есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Видео по теме

Простая охранная сигнализация на базе сотового телефона

В журнале «Радиоконструктор» №3 за 2016 год была статья автора Лыжина Р. «GSM-охранная система для дачи». Там предлагалось в качестве охранной GSM-сигнализации использовать обычный недорогой сотовый телефон. Хочу сказать, что «предложение» весьма заманчивое, потому что любое даже самое дешевое охранное GSM устройство стоит на порядок дороже старого сотового телефона. К тому же, автор нашел, как подключится к сотовому телефону наиболее простым способом, не требующим никакого вторжения в его схему. И при этом сам сотовый телефон становится охранным устройством. Честно говоря, ранее я и не догадывался о таких возможностях сотовых телефонов, потому что все что мне удалось прочитать ранее на эту тему, требовало внесения изменений как в схему самого сотового телефона, так и требовало необходимости во внешнем электронном блоке охранной системы.

Мне нужно было сделать охранную систему, реагирующую только на герконо-вый датчик положения двери. Автор выше указанной статьи предлагал в данном случае использовать концевой переключатель, нормально замкнутые контакты которого подключить параллельно кнопке проводной гарнитуры сотового телефона. Но меня это не совсем устроило, потому что концевой датчик не предназначен для работы в паре с входной дверью. Он не учитывает и люфт в дверной коробке, и его открытые контакты подвержены атмосферным и прочим воздействиям. Не зря для этих целей в охранных устройствах используют специальные герконовые «охранные извещатели», состоящие из двух половинок — одна с герконом внутри ставится на дверную коробку, а вторая с магнитом внутри, на саму дверь. При этом конструкция извещателя допускает люфт в дверной системе в пределах до 2-3 см. что весьма важно, особенно если помещение деревянное (деревянный проем «гуляет» в зависимости от влажности и температуры), да и естественный износ двери может привести к «подвижкам».

Но дело в том, что герконовый охранный извещатель работает на размыкание. То есть, дверь закрыта — контакты замкнуты, дверь открыта — контакты разомкнуты. Здесь же требуется все наоборот. Поэтому, пришлось сделать «инвертор» из маломощного реле с обмоткой на 5V.
На рисунке в тексте показана схема моего варианта GSM-охранной сигнализации. Система состоит из старого сотового телефона «Philips Е-1500» с собственной проводной гарнитурой и зарядным устройством, охранного извещателя ИО-102-14 и электромагнитного реле V23092-A005 с обмоткой на 5V и переключающими контактами.

«Издеваться» нужно только над проводной гарнитурой и кабелем зарядного устройства. У проводной гарнитуры нужно раскрыть корпус кнопки и подпаять два монтажных проводка к её контактам. Кабель зарядного устройства нужно разделать и вытащить наружу красный и черный провода.

Обмотка реле К1 подключается между красным и черным проводами через охранный извещатель. А параллельно кнопке гарнитуры подключаются нормально замкнутые контакты реле.

Теперь, когда дверь закрыта контакты SG1 замкнуты и на обмотку реле поступает ток от зарядного устройства З.У. Контакты реле «11» и «12» при этом размыкаются. Если дверь открыть контакты SG1 размыкаются, ток на обмотку реле К1 перестает поступать и его контакты «11» и «12» замыкаются. Так как они подключены параллельно кнопке гарнитуры сотового телефона, телефон звонит по введенному в его память номеру. Это служит сигналом о том, что дверь открыли.

Теперь о настройках сотового телефона, об этом подробно написано в Л.1, но я позволю себе повторить вкратце.
Используется сотовый телефон «Philips Е-1500». Нужно установить «симку» только в слот «SIM2» при этом слот «SIМ1» оставить пустым. На эту «симку» нужно сохранить единственный номер, по которому сотовый телефон будет звонить при открывании двери, сохранить его под именем «1».
Далее, нужно войти в меню «настройки», далее, «профили», и выбрать «без звука». Затем войти в меню «вызовы» и выбрать пункт «дополнительно», затем в нем войти в меню «режим ответа» и выбрать пункт «автоматически».

Теперь нужно заблокировать входящие СМС. Это с телефона сделать нельзя, поэтому нужно обратиться по этому вопросу к оператору мобильной связи чтобы услуга «входящие СМС» была отключена. Или сделать это самостоятельно в «личном кабинете» на сайте оператора связи, сим-карту которого используете.

Единственной настройкой на приемном сотовом телефоне (на который будет звонить охранное устройство) будет внесение в «контакты» номера сотового телефона, установленного на охраняемом месте, и присвоение ему соответствующего имени (например, «Охрана сарая»). Как только откроют дверь в этот сарай, ваш сотовый телефон зазвонит и на его дисплее будет надпись «Охрана сарая». Отвечать на звонок нет никакой необходимости, и так все ясно.

Если есть несколько мест, которые нужно охранять, можно приобрести соответствующее число старых сотовых телефонов и сделать несколько таких охранных устройств. Соответственно, в «контактах» вашего телефона будут «Охрана сарая», «Охрана гаража», «Охрана кладовки» и т.п.
О выборе подходящего сотового телефона для работы в качестве охранного устройства подробно написано в уже упомянутой выше статье (Л.1), но я позволю себе повторить вкратце.

Прежде всего, у телефона должна быть проводная гарнитура, и он должен запускаться на набор внесенного в память номера от одного нажатия на кнопку гарнитуры.

Должен быть режим автоответа (или «свободные руки», «автомобиль» и т.д.).

Этим требованиям соответствуют очень многие недорогие сотовые телефоны. Но есть и такие, которые на кнопку гарнитуры не реагируют, либо реагируют не так, и для набора номера нужно нажимать какие-то кнопки. Такие сотовые телефоны не подходят для работы в качестве охранного устройства. Все это нужно внимательно проверить «в живую» при покупке сотового телефона, потому что в инструкции не всегда отражены все возможности достаточно подробно.

Таранцев Н.И.
Литература:
1. Лыжин Р. «GSM — охранная система для дачи», ж. Радиоконструктор, №3, 2016 г. стр. 20-23.
Радиоконструктор 07-2016

Поделки электрические Моделирование конструирование Простая GSM сигнализация из старого мобильника

Добрый вечер, Дорогие друзья! Вот и настали очередные выходные, а значит можно отдохнуть или что-нибудь смастерить из кучи отслужившей бытовой техники. Сижу в социальной сети Вконтакте, листаю страничку, а мысли совсем о другом, думают что же можно полезное изготовить. И тут неожиданно взгляд упал на сотовый телефон. Вспомнил, что у меня в закромах завалялся старый сотовый телефон, который работает, но модель устарела и надобность в нем отпала. Долго не думая, придумал-сделать из нее сигнализацию по GSM каналу. Итак, приступим.

Для начала нужно найти старый сотовый телефон, который не жалко разобрать и немножко «испортить». У меня лично под рукой оказалась модель Siemens S65. Старая, добрая, надежная модель была, в принципе и сейчас ею осталась :-) У Вашего телефона должна быть функция быстрого набора номера(ну когда например жмешь клавишу 2, то у Вас вызывается Ваш сохраненный абонент под этой клавишей).

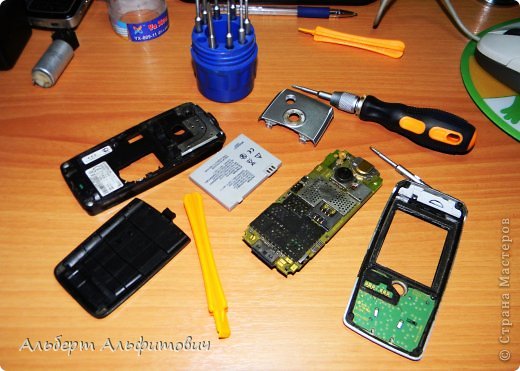

Далее разбираем нашего пациента с помощью набора отверток для телефона. Можно конечно и ножиком, если сможете, но Вы так испортите шлицы шурупов и обратно собирать телефон будет очень трудно.

Я разобрал без проблем, так как у меня давно уже имелся набор этих отверток. Нам нужна будет плата зеленая клавиатурная.

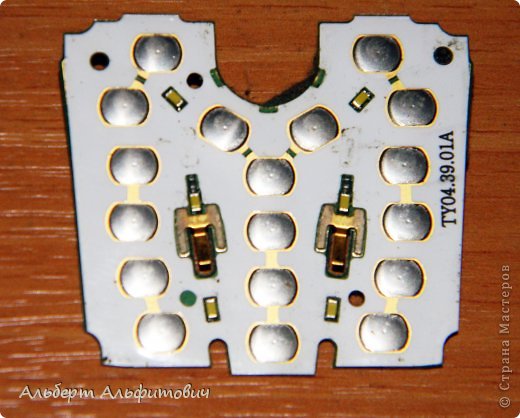

Вот так она выглядит со стороны, куда нажимаются кнопки. Находим клавишу 2 (лично Вы можете любую из цифр использовать) и убираем металлическую кругленькую пластинку на ней.

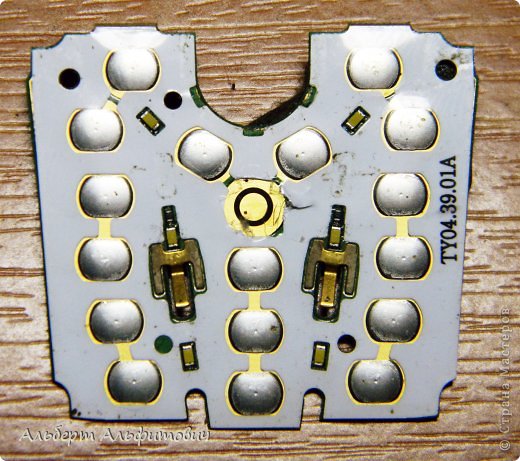

Когда металлическую пластинку убрали, у Вас должно получиться как у меня. Это контакты, которые замыкались, когда клавиша номер 2 нажималась.

Теперь берем паяльник и аккуратно припаиваем туда два проводка, на центральную точку один провод, а на кольцо-второй провод. Провод берите тонкий, иначе потом корпус у Вас не закроется. Теперь все собираем на место, все части телефона должны находиться там, где и были до разборки телефона.

Все, телефон у нас собран, но два провода у нас торчат, их зачищаем. Теперь берем дополнительную сим карту и устанавливаем ее в этот телефон. Хочу сказать, что если сим карта будет новая, будет еще лучше, так как на этот номер никто звонить не будет и лишние сообщения тоже приходить не будут( в частности всякие рекламы от коротких номеров). После этого,сохраняем Ваш личный номер под клавишей 2, как быстрый набор, а в Вашем личном телефоне номер этой сим карты, который Вы вставили в этот модернизированный телефон с проводком, например под именем «Охрана машины». На этом же телефоне, можете отключить подсветку экрана, обязательно отключаете вибрацию, звонок. Все, теперь замыкаете два провода и ждете, когда на Ваш телефон поступит звонок от сигнализации этого телефона. Тем самым, Вы можете слушать, что происходить там, где установлен этот модернизированный телефон, например разговор грабителей. У меня на конце проводков стоит Геркон(это стеклянная трубка, внутри нее контакты, контакты срабатывают, когда к нему подносят магнит). В радиомагазине они бывают, но вместо них, Вы можете поставить и обычный микропереключатель с разомкнутыми контактами. Их количество не ограничено, можете поставить столько переключателей, сколько охраняемых дверей у Вас, например в машине или на даче.
Ну и забыл сказать, если телефон очень старый, то пускай всегда стоит на зарядке, так больше гарантии, что аккумулятор не разрядился. Ну вот и все, что я Вам хотел сегодня рассказать. Эта статья будет совершенствоваться и усложняться, поэтому для начала, я начал с простого, чтоб ее смогли собрать даже те, кто ни разу в руки паяльник не брал и уж тем более бытовую технику не разбирал. Собирайте, пробуйте, экспериментируйте, ну и делитесь тем, что у Вас из этого получилось :-) До Новых встреч, Дорогие друзья! Спасибо за внимание!
P.S. Вот снял даже небольшое видео, как оно работает.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
