Подключение доводчика стекол к центральному замку

Установка доводчика стекол (с функциями)! Вариант для ленивых и максимально по штату :)

Всем привет.
Решил выложить очередной пост про доводчик стекол. У меня были ранее два поста про то, что я сперва себе поставил простой доводчик стекол, а второй пост был «инструкция» по установке того самого доводчика.

Но на днях ко мне приезжал Leonid437 и привез весьма интересную коробочку от китайцев:)

Казалось бы ну просто доводчик, ничего нового, но нет, эта коробочка имеет ряд функций, которые иногда нужны(ну каждому свое разумеется).
Функции доводчика:
1. Его прямая функция — закрытие стекол при постановке на охрану.
2. Если нажать комбинацию «открыть-закрыть-открыть», то доводчик сам откроет все окна полностью. Машина при этом открыта. Иногда в жаркий летний день на даче, машина стояла ночью закрытая и появилось желание проветрить салон — кнопочку нажал и вуаля.
3. Если нажать комбинацию «закрыть-открыть-закрыть», то доводчик сам откроет все окна буквально на пару сантиметров, как раз под дефлектор. Машина при этом остается закрытой.
4. Пожалуй самая интересная для меня функция — это после установки данного доводчика все кнопки на водительском пульте управления окнами приобретают функцию «AUTO», т.е. одним кликом вы можете как опускать так и поднимать любое из окон сидя на водительском месте, при это никуда не девается возможность самостоятельно управлять окном как раньше держа кнопку, чтоб опустить/поднять до нужного уровня.

Почему я обозвал пост «Вариант для ленивых», да просто потому что данный блок подключается полностью к штатным фишкам под обшивкой двери, НО еще есть 4 провода которые всё же придется врезать в штатную проводку, увы но от этого не уйти.
И так, те самые 4 провода:
Красный провод +12В

Розовый провод это кратковременные 12В которые появляются при закрытие ЦЗ машины

Оранжевый провод это кратковременные 12В которые появляются при открытие ЦЗ машины

Фиолетовый провод выходного сигнала на мотор стеклоподъёмника водителя

При подключении все было ясно кроме «куда же цеплять фиолетовый провод», но так как я уже возился ранее с доводчиками и под рукой были собственные мануалы по установке + несколько постов с Драйва, с этим вопросом получилось разобраться достаточно быстро.
И так про подключение:
1. Очень много постов про то где же найти постоянные 12В в двери, и в 90% случаев это посты про двери, где нет полного автомата, а есть только «AUTO DOWN», так вот в машинах с кнопкой «AUTO DOWN» и просто «AUTO» плюс находится в разных местах, о чем я писал в своей инструкции по установке доводчика. Но я все же повторюсь, для авто с кнопкой «AUTO DOWN» плюсовой провод есть в жгуте проводов идущих на ЦЗ:

Для авто с кнопкой «AUTO» постоянный плюс находится в фишке которая насполагается в верхнем углу двери, как это показано на фото:

Так вот, если с «AUTO DOWN» всё очевидно, куда цеплять красный провод, то для людей с «AUTO» я рассказываю: В фишке есть толстый зеленый провод выходящий к мотору стеклоподъемника, это и есть наши +12В (с одной стороны(со стороны идущей из салона) этот провод белого цвета с бледным серым пунктиром, а вот с другой стороны (со стороны моторы) он зеленого цвета). К нему и цепляем наш красный провод от доводчика.

2. Розовый и Оранжевый провода — эти провода мы цепляем на провода ЦЗ(центрального замка):
Розовый врезается в серый провод

Оранжевый врезается в коричневый провод

3. В той же фишке где брали +12В для версий с «AUTO» нам нужен будет тонкий черный проводок идущий на моторчик. К нему и цепляем наш фиолетовый провод.

Всё изолируем и собираем обратно. Остальные фишки все подключаются в штатные места «фишка в фишку».
Наслаждаемся работой блока. Вот небольшой обзор работы блока снятый Leonid437 , для наглядности:

Самостоятельная установка автосигнализаций, точки подключения автосигнализации

Стандарты и схемы разных производителей

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Доводчик стекол. Основы установки

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д.

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Теперь рассмотрим сам доводчик и способ его монтажа и встраивания его в штатную схему. Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Все часто слышали слово Сarshering — это групповое пользование автомобилями https://shacaring.ru/town/carsharing-moscow/. И данный проект является платформой, где частное лицо или даже небольшой прокат автомобилей может сдавать любому человеку легковой автомобиль в аренду. Это шикарный вариант для большого города как Москва.

Теперь про монтаж и установку.

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Читайте также  Как подключается активный сабвуфер в машине?

Нужно определить и вызванить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок. Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем нерекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигналки.

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальнвй вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного услажняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

  1. Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу. Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
  2. С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.
  3. В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку. Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
  4. При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
  5. Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
  6. Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Доводчики стёкол

Говорят к хорошему быстро привыкаешь. Не стал исключением и я. Привыкнув на предыдущей Королле к доводчикам стёкол, был во-первых удивлён тем что на более свежем казалось бы кузове, только водительское стекло имеет режим Auto. Разобрав дверь, обнаружилось что в водительской двери стоит довольно непростой контроллер, а в остальных трёх дверях обычные электромоторы управляющиеся «силой» с водительского блока кнопок.

Вторым отличием от Короллы в 12-м кузове стало то, что водительский контроллер не хочет поднимать стекло при выключенном зажигании и самое главное, что информацию о включенном зажигании он узнаёт по Lin-шине из блока управления кузовом (body-ecu). Соответственно заставить контроллер водительского стеклоподъёмника поднимать стекло при постановке на охрану не получится.

Заявленная Пандорой функция «Комфорт» тоже не заработала, поэтому пришлось идти более радикальным путём и снимать контроллер для врезки прямого управления электромотором. Контроллер сделан в одном корпусе с мотором ЭСП, снимаем всё это с двери.

Дверь со снятым ЭСП

На столе откручиваем 4 болта крышки контроллера и аккуратно вынимаем его из корпуса.

Как подключить доводчик стекол к центральному замку

Хоть авто ваз и постарался сделать что то хорошее, но как обычно не довел дело до конца. А именно это заводской доводчик стекол. в общем пришлось брать дополнительный (Cenmax AS-2) и самостоятельно его устанавливать. в инете много споров про то что встанут дополнительные доводчики на приору или нет. так вот встают))) и без особого труда. надо лишь знать куда все это дело подключать. и сейчас я постараюсь объяснить что да как и что куда подключать. скажу сразу ставил на штатную сигнализацию к центральному замку

что мы имеем в итоге, при открытых окнах мы выходим из машины жмем на кнопку на двери или на брелке закрыть двери и стекла сами закрываются по очереди.

еще много вопросов по о том не сгорят ли моторчики стеклоподъемников из за дополнительного доводчика стекол и как я понимаю это из за того что многие не знают принцип работы дополнительно доводчика. и вот вам ответ, нет они не сгорят они сразу снимают подачу напряжение на моторчик после его полного закрытия.
кто все же не верит можете проверить мультиметром

Всем привет!
В прошлый раз я показывал установку сигнализации Starline A63 и говорил, что мне надо будет дополнительно установить доводчик стекол. В этом посте покажу его установку.

Буду устанавливать интерфейс стеклоподъемника Convoy CL-450. В комплектацию входит сам блок доводчика, инструкция на двух языках, провода подключения, двухсторонний скотч. Подключать буду к сигнализации Starline A63, на дополнительные каналы.

Для установки блока доводчика стекол необходимо разобрать дверную карту и часть торпедо, чтобы подать питание и подключиться к сигнализации. Для разборки использую пластиковую лопатку, крестовую и плоскую отвертки.

Во время подключения возник нюанс. Обычно, блок управления стеклоподъемником работает по аналогу — он подает либо «плюс», либо «минус». В этом автомобиле есть режим автоматического подъема и опускания каждого стекла, не только водительского. И в данном интерфейсе нет силовых проводов, на которые он рассчитан. Чтобы интерфейс стеклоподъемников заработал, мне пришлось разобрать блок управления стеклоподъемников с водительской двери и сделать необходимые подключения, припаяться. К контактам каждой кнопки я припаял по 2 диода.

Зачем я это сделал? Каждая кнопка имеет 2 положения — ручное управление стеклоподъемниками и режим автомат. Чтобы подключить интерфейс и все корректно работало в режиме, я припаял 8 диодов. Один диод подает сигнал в ручном режиме, второй — в автоматическом. Можно сделать и с одним диодом, но только для ручного режима. Для этого надо подавать длинный импульс, чтобы его хватало по времени, от нижней точки стекла до верхней. В моем случае интерфейс может подать только короткий импульс, поскольку нет нагрузки. А этот интерфейс работает, когда видит нагрузку — стекло начинает подниматься и, когда упирается в верхнее положение, возрастает электрический ток, после чего срабатывает защита. Далее идет последовательный переход к следующему стеклу. В автомобиле надо подать на блок доводчика питание. Поэтому надо дополнительно установить реле, которое будет подавать 12 В.

Читайте также  Как подключить блок сопряжения к видеодомофону?

Подключения. Красный провод — «плюс». Черный — «минус». Розовый провод — сигнал управления от сигнализации. Кросно-черный провод подключаю к черном, поскольку у меня управление «минусом». Четыре провода для силовых кнопок я убрал. Еще четыре провода должны были идти на мотор, но они у меня будут управлять кнопками.

Блок интерфейса доводчика стекол буду размещать в водительской двери.

Провод управления, желтый, надо провести через гофру в салон автомобиля. Здесь я его соединяю с синим, который идет от сигнализации. Прокладываем провод аккуратно, пристяживая к штатному жгуту.

Диоды на кнопках я заливаю горячим клеем, чтобы не было замыканий. При потребности его можно удалить.

Луковые кольца, застрявшие между сиденьями в машине, лучше со временем не пахнут

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Как работает доводчик стекол: принцип действий

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Пример работы доводчика

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д.

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Схема реализации

Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Монтаж и установка

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Нужно определить и вызвонить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок.

Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем не рекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигнализации.

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальный вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного усложняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Блок доводчика стекол

  • Цена: $8,99
  • Перейти в магазин

В сегодняшнем обзоре речь пойдет об универсальном блоке доводчика стекол, приобретенном мною на eBay, и о его установке на автомобиль Toyota Camry SV40.

Не могу сказать, что эта функция очень необходима и я изначально планировал заниматься установкой подобного блока. Но как-то раз, в погожий летний день все изменилось. Возясь под капотом, я оставил автомобиль с открытыми окнами, чтобы салон не нагревался, так как на улице было жарко. Дело шло к дождю, но мне казалось, что начнется он не очень скоро и я успею все закончить. Как оказалось, я был не прав. С первыми каплями я начал собирать инструмент и устанавливать снятые детали обратно. К тому времени как я с этим покончил, дождь шел уже весьма приличный. А окна так и остались открытыми. Решил закрыть их с ключа. Увидев, что стекло в водительской двери пришло в движение и закрылось, я как-то по наивности своей, решил, что и остальные стекла закрылись. В общем, не обратив на них должного внимания, ушел вглубь гаража раскладывать ключи, да отвертки. Как вы понимаете, после того, как дождь закончился меня ждала удручающая картина. Через окна, которые остались открытыми, в салон натекла масса воды. Пришлось потратить достаточно много времени на то, чтобы все вытереть. Так я узнал, что доводчик в Camry есть только на водительской двери и понял, что надо что-то делать. Возможных вариантов было не так уж и много, а самым оптимальным являлась покупка блока управления стеклоподъемниками.

Такие блоки бывают 2 видов: универсальные и под конкретный автомобиль. Отличаются они только проводкой и стоимостью: последние стоят раза в 3-4 дороже. Так что мой выбор пал на универсальный блок.Посылка заставила себя подождать. Заказывал я ее в начале августа, а пришла она в середине октября. К сожалению, полноценного трека на нее не было, так что узнать где она пропадала не представляется возможным. Зато известно, что по территории Китая двигалась она достаточно шустро. Ознакомиться с этой информацией можнотут. Но как бы то ни было, она благополучно добралась до меня.

Читайте также  Подключение gsm модуля к котлу Protherm скат

Блок поставляется в оригинальной заводской упаковке, который представляет собой картонную коробку с красочной полиграфией.

На одной из боковых граней перечислены основные характеристики находящегося внутри устройства, а так же имеется отметка на сколько стекол он рассчитан.

Внутри коробки находились: собственно, сам блок, необходимые для подключения провода, кусочек двухстороннего скотча и небольшая черно-белая инструкция.

Сам блок выглядит довольно симпатично и аккуратно. На одной из его сторон даже наклейка с датой изготовления имеется, которая лепится для того, чтобы было известно с какого момента отсчитывать гарантийный срок :)

Жгут комплектных проводов подключается в расположенный на тыльной стороне блока разъем, так что тут проблем с подключением быть не может :)

Половинки корпуса соединены при помощи двух винтов, так что добраться до внутренностей блока можно без особых проблем. Хотя там ничего особо интересного и нет:

Основным элементом тут являются 4 реле, отвечающих за подачу импульса на тот или иной провод. Плата с односторонним расположением элементов. На обратной стороне ничего кроме дорожек нет.

Ничего криминального в качестве пайки и используемых элементов обнаружено не было. Если не считать кусочек припоя, прилепившегося к одному из реле :)

Самое интересное, что есть в инструкции — схема подключения.

В принципе, больше ничего интересного в том, что находилось в коробочке нет, а значит можно переходить к установке блока в автомобиль.

За другие автомобили не скажу, но в Camry все необходимые для подключения провода имеются под обшивкой водительской двери. Если честно, то изначально я думал, что придется тянуть туда как минимум постоянный плюс, но все обошлось. Так что начинаем со снятия обшивки. Благо, для этого надо всего лишь выкрутить два винта и отщелкнуть несколько пластиковых клипс.

Далее нам необходим жгут проводов, идущих в блок управления стеклоподъемниками. Вот этот блок:

Как видно на фото, грязи на нем очень много. Так что стоило сюда залезть хотя бы ради того, чтобы ее вычистить.

А сейчас самое интересное — провода. Из полученного блока выходит 16 проводов. 8 из них «силовые» и отвечают за подачу питания на сам блок. Еще 8 подключаются к поводам, идущим от кнопок штатного блока к моторчикам стеклоподъемников. И все бы ничего, если бы не одна проблема — стеклоподъемник водительской двери. Из-за того, что управление на него подается посредством кнопки «Auto», устроен он те как, как все остальные. Этот моторчик оборудован своими собственными «мозгами» и управляется не через подачу «плюса». К нему подходит пара силовых и несколько управляющих проводов. В общем, из-за этого с первого раза установить доводчик у меня не получилось :( При подключении реле срабатывали не так, как надо и предохранитель, расположенный на проводе постоянного плюса периодически перегорал.

На фото ниже: слева толстые провода — провода, отвечающие за подачу питания на задние и переднее пассажирское окно. С ними никаких проблем нет — режем пополам и подключаем согласно схемы из инструкции. По центру тонкие — управляющие провода водительского стеклоподъемника, справа толстые — силовые провода.

Для того, чтобы заработал доводчик водительской двери пришлось выпаять реле из блока и впаять его между между контроллером и блоком на двери.

Повторная установка блока осуществлялась в условиях, близких к спартанским: холод, ветер, дождь. Поэтому фотографии было делать некогда, зато после завершения трудов смог сделать небольшое видео, демонстрирующее работу блока:

Как видно, теперь все работает как и должно. Стекла подымаются поочередно. У меня сперва передние, потом задние. Но эту очередность можно без особых изменить, подключив провода не так, как они изображены в схеме.

После того, как я закончил установку и пришел домой, меня посетила очередная идея. Теоретически, можно было не заморачиваться и не выпаивать реле. Можно было оставить заводской дожим водительского стекла, а остальные три заставить работать через заказанный блок. Есть у меня товарищ с такой же машиной — по весне попробуем реализовать эту схему на его авто, а то сейчас уже слишком холодно для того, чтобы что-то делать на улице (если присмотреться, то на видео видно, что у нас уже и снег летает)…

Как итог, могу сказать, что покупкой я остался доволен. Блок отлично выполняет свои функции, стоит недорого, да и ставится довольно просто (особенно, если нет кнопки «авто» на штатном стеклоподъемнике). И еще он универсален, а значит подойдет для любого автомобиля, оснащенного электроприводом стеклоподъемников. Переплачивать $20-30 за точно такой же блок, но с уже разведенной проводкой под определенную марку смысла не вижу :)

На этом все. Спасибо за внимание и потраченное время.

Установка доводчиков стекол на Ваз своими руками

Авторизация на сайте

Установка доводчиков стекол на Ваз своими руками.

В этой статье мы расскажем о самостоятельной установке модуля закрытия стекол (доводчик стекол) типа Monguse, cenmax и т.п. на автомобиль Ваз.

Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).

Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото.

Без этой перемычки доводчики закрытия стекол работать не будут.

Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Рис.2 Перемычка вместо реле стекло подъемников — залог того что доводчик стекол у вас будет работать.

После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте) Рис.3. Снимаем обшивку водительской двери для установки доводчика.

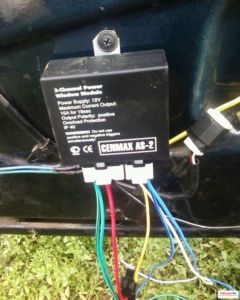

И устанавливаем доводчик на дверку автомобиля как показано на фото.

Рис.4, рис.5. Установка модуля блока доводчика на водительскую дверь

Смотрим схему установки доводчиков.

Рис.6 Схема подключения доводчика стекол

Рис.7. Комментарии к схеме подключения доводчика стекол.

И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим.

Рис.8 Фрагмент схемы электрооборудования автомобиля Ваз 2114, показана только сторона электрооборудования с водительской двери.

Красный провод с предохранителем на 25 А подключаем к + 12В, для этого подключаем его к белому проводу с черной полосой на любой из кнопок водительской двери, см фото.

Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.

«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.

Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

Тщательно пропаиваем и изолируем все соединения.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
