Как подключить вторую камеру к видеорегистратору автомобильному?

Установка видеорегистратора с камерой заднего вида

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).


Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)


Рис. 2 – Схема расположения предохранителей электроприборов


Рис. 3 – Клемма


Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.


Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

— снять накладку с подсветкой номера и отметить место крепления камеры;

— зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

— вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.


Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.

Лучшие видеорегистраторы с камерой заднего вида: отзывы владельцев, технические характеристики, цена

  1. Как работает видеорегистратор с камерой заднего вида
  2. В чем преимущества
  3. Лучшие модели видеорегистраторов с камерой заднего вида
  4. Каркам А7 ДУО
  5. Prestige 540 Full HD
  6. Blackview MD X3 Dual
  7. Neoline G-Tech X2
  8. Car DVR Mirror
  9. Как подключить камеру заднего вида
  10. Отзывы владельцев и цены

Видеорегистратор с камерой заднего вида позволяет фиксировать происходящее на дороге во время движения транспортного средства как спереди, так и сзади.

Как работает видеорегистратор с камерой заднего вида

Пользователь устанавливает свой авторегистратор на лобовое стекло автомобиля, а затем подключает вторую камеру. Она может быть встроенной или выносной. Вторая встроенная камера может фиксировать только происходящее внутри салона. В этом случае не требуется никаких дополнительных настроек, устройство ведет запись в автоматическом режиме.

Если это задний видеорегистратор выносного типа, то его необходимо установить на заднее стекло транспортного средства. Такой девайс подключается отдельно от основной камеры, у него есть свои кнопки управления и питания. При желании такой гаджет также можно развернуть внутрь салона для видеофиксации происходящего.

Читайте также  Как подключить клеммы к аккумулятору автомобиля?

В чем преимущества

У такой техники есть ряд преимуществ, например:

  1. Увеличивается угол захвата происходящего на дороге во время движения. Это помогает ликвидировать слепые зоны.
  2. По функционалу такие приборы схожи с парктроником, поэтому они используются для парковки.

Лучшие модели видеорегистраторов с камерой заднего вида

Среди распространенных моделей регистратора с камерой заднего вида можно выделить:

  • Каркам;
  • Prestige-540;
  • BlackView MD;
  • Neoline G0Tech;
  • Car DVR.

Каркам А7 ДУО

Каркам А7 ДУО может записывать видеоролики в формате Full HD.

За счет встроенного стабилизатора изображений картинка получается четкой и с высоким уровнем детализации даже при передвижении автомобиля по бездорожью.

Из преимуществ этого девайса можно выделить наличие технологии Smart AE, а также запись информации о времени, дате и скорости транспорта. Вся эта информация отображается на отснятом ролике. Гаджет крепится к зеркалу заднего вида на 3М-скотч.

Технические характеристики и параметры видеорегистратора и камеры заднего вида:

Угол обзора 160°
Допустимый объем карты памяти 32 Гб
Напряжение бортовой сети автомобиля 12 В
Емкость встроенной аккумуляторной батареи 500 мА*ч
Рабочий температурный режим -20°…+50°С
Ширина 300 мм
Высота 80 мм
Глубина 15 мм
Полная масса 230 г
Камера 2 Мп
Частота кадров в секунду 30
Разрешение видео 1920*1080
Число камер 2
Физический размер матрицы 2,7 дюйма
Диагональ экрана 3 дюйма
Разрешение экрана 960*240
Минимальная продолжительность ролика 1 минута
Максимальная продолжительность ролика 10 минут
Количество каналов для записи звука 1

Prestige 540 Full HD

Prestige 540 Full HD — это регистратор, изготовленный в форме зеркала заднего вида и оснащенный выносной камерой. Эта техника отличается наличием опции парковки (т.е. водитель может видеть парковочную разметку на мониторе). В конструкцию этого устройства входит G-сенсор, индикатор движений в кадре, микрофон, который можно отключить. Из дополнительных функций можно выделить защиту от перезаписи, возможность подключения внешних камер, режим фотосъемки и запись времени и даты.

Технические показатели и характеристики камеры с регистратором:

Угол захвата объектива 120°
Количество мегапикселей 2
Диагональ дисплея 2,7 дюйма
Объем памяти До 32 Гб
Ширина 300 мм
Высота 80 мм
Глубина 40 мм
Разрешение видеозаписи 1920*1080
Скорость записи 30 к/с
Напряжение 12 В
Объем оперативной памяти 64 Мб
Рабочий температурный режим -10°…+45°С
Полная масса устройства 240 г
Циклическая запись До 10 минут
Продолжительность работы в автономном режиме 7 минут
Число каналов для записи звука 1
Разрешение монитора 480*240

Blackview MD X3 Dual

Blackview MD X3 Dual — это автомобильный видеорегистратор с двумя камерами. Здесь есть встроенный микрофон и динамик, индикатор движений в кадре, который начинает запись в автоматическом режиме. Весь отснятый материал сохраняется в формате MP4 на карте, которую необходимо покупать отдельно. Объем карты памяти не может превышать 32 Гб. Рекомендуемый класс карты microSD или microSDHC — 10. Питание всех элементов осуществляется либо за счет бортовой сети транспорта, либо через аккумуляторную батарею.

Технические параметры и характеристики гаджета:

Угол 170°
Емкость встроенной батареи 300 мА*ч
Диагональ монитора 4,3 дюйма
Разрешение видеоролика 1920*1080
Частота кадров в секунду 30
Разрешение дисплея 960*480
Рабочая температура -20°…+70°С
Напряжение 12 В
Наибольшая продолжительность видео 15 минут
Минимальная продолжительность видео 3 минуты
Габаритные параметры 310*82*45 мм
Полная масса 250 г
Оперативная память 256 Мб
Камера 3 Мп

Neoline G-Tech X2

Neoline G-Tech X2 — это гаджет, оборудованный навигатором с камерой выносного типа. Встроенный стабилизатор изображений позволяет получить картинку с высоким уровнем четкости и разрешения. Благодаря камере со светодиодной подсветкой это устройство может снимать видео даже в условиях недостаточной освещенности и в ночное время. Можно использовать этот девайс в качестве фотоаппарата. Отснятые материалы сохраняются в формате AVI, MOV и JPEG.

Технические показатели и данные этой модификации регистратора:

Угол обзора 120°
Допустимый объем карты памяти 32 Гб
Напряжение бортовой сети автомобиля 12 В
Емкость встроенной аккумуляторной батареи 220 мА*ч
Рабочий температурный режим 0°…+60°С
Ширина 300 мм
Высота 80 мм
Глубина 10 мм
Полная масса 270 г
Камера 2 Мп
Частота кадров в секунду 30
Разрешение видео 1920*1080
Число камер 2
Физический размер матрицы 1,5 дюйма
Диагональ экрана 3 дюйма
Разрешение экрана 480*240
Минимальная продолжительность ролика 1 минута
Максимальная продолжительность ролика 5 минут
Количество каналов для записи звука 1

Car DVR Mirror

Car DVR Mirror — это автомобильный регистратор с двумя камерами. В настройках пользователь может выставить необходимые значения яркости, контрастности и экспозиции изображения. Также здесь есть опция антиблик, которая удаляет все засветы с видео, улучшая тем самым его качество. Владелец может настроить автоматический режим, при котором авторегистратор будет начинать запись при повороте ключа в замке зажигания. В комплект поставки входит сам девайс, автомобильный адаптер, руководство пользователя, крепление и гарантийный талон.

Технические характеристики и показатели:

Угол захвата объектива 140°
Количество мегапикселей 5
Диагональ дисплея 4,3 дюйма
Объем памяти До 32 Гб
Ширина 300 мм
Высота 80 мм
Глубина 40 мм
Разрешение видеозаписи 1920*1080
Скорость записи 30 к/с
Напряжение 12 В
Объем оперативной памяти 64 Мб
Рабочий температурный режим -10°…+55°С
Полная масса устройства 270 г
Циклическая запись До 15 минут
Продолжительность работы в автономном режиме 20 минут
Число каналов для записи звука 1
Разрешение монитора 480*240

Как подключить камеру заднего вида

Перед тем как подключить камеру к видеорегистратору, необходимо очистить предполагаемое место установки на заднем стекле от скопившейся грязи и пыли.

Затем нужно проложить автомобильный адаптер, который входит в комплект поставки, через салон транспортного средства, заправляя все провода под обивку салона. После этого подключаются провода в соответствии с рекомендациями, прописанными в руководстве пользователя.

Провод красного цвета подключается к положительному контакту фонаря заднего хода. Черный — к кузову транспортного средства. Кабель питания необходимо подключить к автомобильному регистратору. Возможность подключения камеры зависит от модели выбранного регистратора и автомобиля.

Отзывы владельцев и цены

Средняя стоимость такого устройства составляет 6200 руб.

Антон, 30 лет, Омск: «Пользуюсь регистратором с двумя камерами уже около полугода. Это удобный девайс, который позволяет полностью зафиксировать дорожную ситуацию. Покупал модель Neoline в 2017 году. Здесь есть режим парковки и навигатор, что выделяет ее среди аналогичных устройств».

Сергей, 23 года, Ростов-на-Дону: «Среди преимуществ такого прибора могу отметить широкий функционал. Девайс можно использовать и как фотоаппарат, и как парктроник. Такой авторегистратор не раз выручал при спорной ситуации во время аварии. Пользуюсь версией Car DVR Mirror. За год эксплуатации никаких проблем и сбоев в работе не было».

Роман, 45 лет, Орел: «Это удобное устройство, которое полностью фиксирует происходящее на дороге. Из плюсов отмечу простоту эксплуатации и надежное крепление. Выносная камера небольшого размера, поэтому не мешает обзору».

Как превратить видеорегистратор в камеру заднего вида

Этот автомобильный регистратор имеет две видеокамеры. Одну, как и положено — в корпусе, а вторую, маленькую выносную — на собственном небольшом кронштейне. С помощью «липучки» его крепят на заднее стекло авто. С «головным устройством» дополнительная камера соединяется проводом с «пальчиковым» разъемом. Сразу и столь подробно мы остановились на особенностях вспомогательной камеры по вполне объяснимой причине.

Дело в том, что как всегда в ходе тестирования очередного автомобильного гаджета, мы стараемся смотреть на него с позиции типичного покупателя. Которому хочется просто взять в руки девайс, установить, включить и пользоваться, а не ломать глаза над мелким шрифтом руководства. В случае же с ParkCity DVR HD 475, придется не только повесить на лобовое стекло с помощью кронштейна с присоской сам прибор, но и установить заднюю камеру. Оказалось, что это — дело двадцати минут, не более. Минимальное время было потрачено на приклеивание камеры в верхней части окна двери багажника. Дольше пришлось пристраивать длинный (с хорошим запасом!) провод от камеры к видеорегистратору.

Читайте также  Как подключить задние колонки через усилитель?

В принципе, этого можно было и не делать, а просто оставить его тянуться прямо через салон. Кроме того, ради чистоты эксперимента, мы подключили кормовую видеокамеру к лампе «заднего хода» в одной из блокфар машины, служившей «полигоном для испытаний» устройства. Это требуется, чтобы прибор мог работать еще и в качестве парковочной видеокамеры заднего вида. Прежде чем закончить «монтажную» тему заметим, что присоска кронштейна самого видеорегистратора сумела таки нас удивить. Вроде бы самая обычная пластмасска, а сразу и без вопросов лепилась и держалась на стекле машины после ночи, проведенной в бардачке при 30-градусном морозе!

Камеры выловили за год в Москве более 12 миллионов нарушителей

Камера наблюдения запечатлела подготовку к подставному ДТП

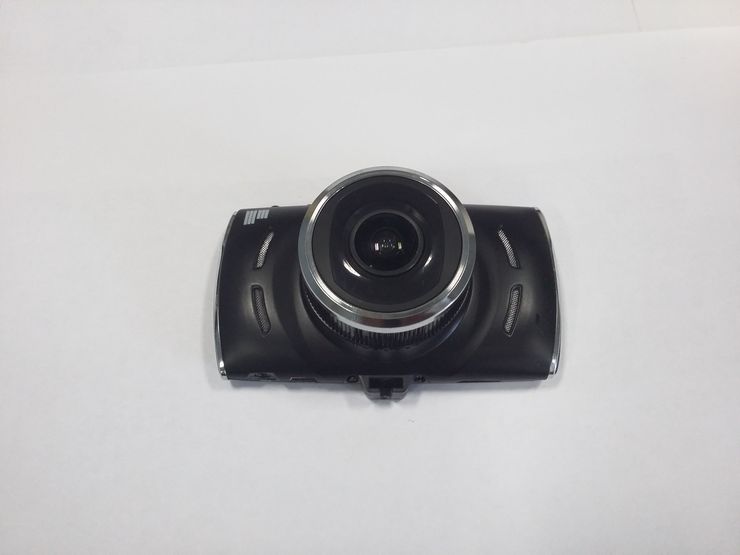

Смонтировав систему видеофиксации, мы, как всегда без инструкции, принимаемся за ее освоение. Включаем прибор и — вперед. Корпус ParkCity DVR HD 475, кстати, выполнен в стиле «под фотоаппарат»: плоская прямоугольная коробочка из матового пластика с объективом на одной стороне и трехдюймовым цветным дисплеем на другой. Шесть кнопки управления гаджетом невелики по размеру и расположены на нижней грани висящего на стекле устройства. Несмотря на миниатюрность, пользоваться ими удобно, поскольку кнопульки слегка выступают из корпуса устройства. Они легко находятся даже на ощупь, когда возникает необоримое желание поковыряться в меню прибора прямо на ходу. При этом каждая отвечает за одну функцию: включение устройства, вход в меню, две «стрелочки» перемещения по меню, «ОК» и, наконец, кнопка смены режима работы гаджеты. Их тут, кстати, несколько.

Прежде всего — простая трансляция записываемого передней камерой видеосигнала. Далее нужно упомянуть режим фотографирования, режим просмотра видеороликов и режим парковки. Признаемся, что последняя из перечисленных «амплуа» видеорегистратора интриговало нас более всего — не зря же мы на морозе мучались с задубевшими проводками, подключая кормовую камеру к сигналу заднего хода! Оказалось — не зря. В режим «парковка» видеорегистратор входит автоматически — при включении задней передачи в трансмиссии. При этом на его мониторе появляется картинка с камеры, обращенной назад.

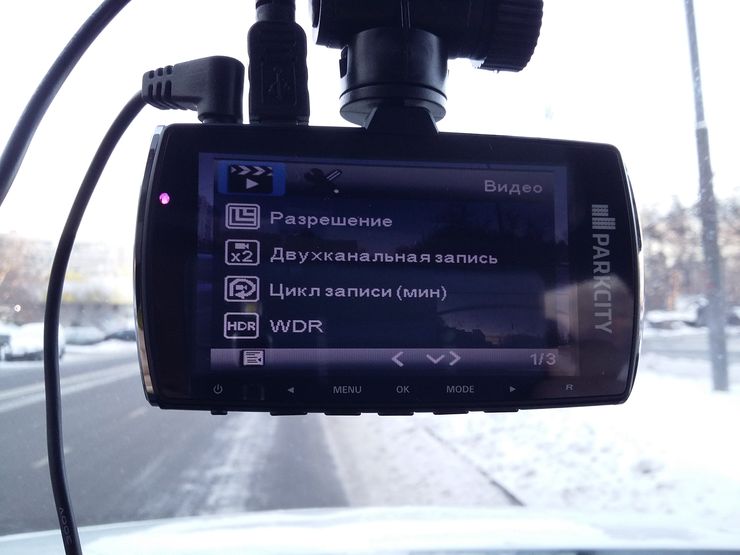

Трехдюймовый мониторчик ParkCity DVR HD 475 это вам, конечно, не 10-дюймовый «телевизор» штатной мультимедийной системы на центральной консоли какого-нибудь Mercedes. Но и с его помощью отлично понимаешь: сколько сантиметров осталось между вашим задним бампером и, скажем, высоким бордюром. Ориентируясь только на истошный писк традиционного парктроника так не припаркуешься. Особо отметим простоту переключения ParkCity DVR HD 475 в режим просмотра отснятых роликов. У большинства аналогичных приборов эта функция включается с помощью достаточно заумного алгоритма нажатий кнопок.

В стрессовой ситуации его можно и не воспроизвести. Тем более, если никогда до того не приходилось им пользоваться. А ведь бывает крайне важно сразу предъявить оформляющему ваше мнимое нарушение ПДД инспектору ДПС доказательство своей невиновности. Да и после ДТП со спорным виновником аварии это может помочь.

Дорожные камеры будут штрафовать за отсутствие ОСАГО

Свадьба по-чеченски: почему «полицейскому с Рублевки» плевать на закон

В процессе эксплуатации выяснилось, что в случае ParkCity DVR HD 475 экономить на объеме карточки памяти mocro-SD категорически не стоит. Дело в том, что это аппарат записывает на нее вдвое больший объем информации, нежели «однокамерный» видеорегистратор. Здесь одновременно пишется два видеоролика — «передний» и «задний». Они так и хранятся потом на карте: пара файлов за один отрезок времени, затем еще одна пара, затем следующая, дальше третья, и так далее. Если учесть, что устройство фиксирует окружающую действительность в Full-HD-качестве, то «микроэсдишку» емкостью менее 8, а предпочтительнее — 16 гигабайт, в этот ParkCity лучше не вставлять.

Видеофайлы с кормовой камеры, конечно, заметно уступают по качеству получаемым с фронтальной. Но это не страшно. Сзади от машины, как ни крути, происходит куда меньше заслуживающих детальной фиксации событий. Главное, что основной, передний видеодатчик ParkCity DVR HD 475, четко фиксирует дорожную ситуацию и госномера машин что ночью, что днем, что при солнце, бьющем в лицо, что в свете фар встречных машин. В общем, в своей ценовой нише «около 6500 рублей» этот девайс и без дополнительной камеры выступал бы вполне достойно. А с кормовой — и подавно.

Видеорегистратор с задней камерой: особенности двухканальной фиксации данных

Технические средства, которые выполняют функцию записи, обработки и сохранения информации, стали неотъемлемым компонентом любой системы безопасности. В последнее время большое распространение получают электронные средства для ведения видеозаписи происходящих событий в автомобиле и за его пределами. Для выполнения таких функций автолюбители приобретают видеорегистраторы, которые на сегодняшний день насчитывают достаточное количество типов и видов. Владельцы транспортных средств стараются выбирать модели, имеющие большой угол обзора, для получения полномасштабного изображения происходящих событий на дороге или парковке. Сегодня огромным спросом пользуется видеорегистратор с камерой заднего вида. Это новейшее электронное средство, которое позволяет контролировать ситуацию, происходящую позади авто.

Регистрирующее устройство с камерой заднего вида является современным автомобильным гаджетом, повышающим уровень безопасности транспортного средства и жизни водителя в ходе движения. Конечно, наблюдать за событиями, происходящими позади машины, можно и с помощью зеркал, однако это менее эффективно, нежели контролировать ситуацию при помощи монитора. Существуют модели регистратора, которые не только выполняют видеофиксацию, но и предоставляют информацию о наиболее безопасном расстоянии для парковки. Предоставление подсказок обеспечит максимальную безопасность водителя при выполнении разворота или движении задним ходом.

Что представляет собой видеорегистратор с задними камерами?

Регистрирующий прибор с видеокамерами заднего вида, как правило, является двухканальным. К устройству можно подключать две камеры, которые работают одновременно. Одна камера устанавливается на лобовом стекле для фиксации ситуации впереди автомобиля и на соседних полосах движения, другая подключается в задней части транспортного средства для контроля над событиями, которые происходят сзади. Изображение, получаемое от камер, транслируется на мониторе и параллельно сохраняется на дисковом или съемном накопителе.

Существуют модели регистратора с камерами заднего вида, к которым посредством специального разъема могут подключаться мобильные устройства (телефон, персональный компьютер, ноутбук, планшет). Описываемый гаджет работает в автономном режиме. От водителя требуется только выполнение первоначальной настройки. В последующем регистратор будет включаться при запуске двигателя автоматически. При глушении двигателя устройство выполняет сохранение отснятой информации, и прибор выключается.

Многие регистрирующие устройства имеют функцию циклической записи, поэтому при недостатке памяти на носителе, старая информация автоматически будет заменяться новой. Видеосъемка с камеры заднего вида может производиться непрерывно либо в определенный период, запрограммированный водителем. Оптимальным показателем для съемки является промежуток времени, составляющий 15-20 секунд.

В чем преимущества использования обзорного видеорегистратора?

Используя регистраторы с видеокамерами заднего вида, в первую очередь создается уровень безопасности здоровья и жизни водителя, а также пассажиров. Применение подобного оборудования имеет ряд преимуществ:

  • Получение видеозаписи высокого качества (разрешения);
  • Широкий радиус обзора и видеофиксации;
  • Возможность настройки устройства индивидуально в соответствии с предпочтениями пользователя;
  • Наличие функции расчета безопасного расстояния между движущимися автомобилями;
  • Простоту и удобство монтажа;
  • Легкость и доступность в эксплуатации устройства;
  • Компактность прибора.

На видео – об универсальном зеркале заднего вида:

Устройство видеорегистратора, оснащенного задними камерами

Как уже говорилось, регистрирующее устройство с задней камерой зачастую является двухканальным. В последнее время некоторые водители хотят получать максимальный обзорный угол, т. е. 360º. В таком случае используется четырехканальный регистратор и соответственно четыре видеокамеры. Для получения информации о происходящих событиях с двух сторон автомобиля (спереди и сзади), устанавливается двухканальный регистратор. Один канал подключается к фронтальной камере, которая встроена в модуль регистрирующего устройства, а другой – к задней камере.

Камера заднего вида может быть двух основных типов: выносной и беспроводной.

Конечно, беспроводная камера заднего вида является более удобной в установке и эксплуатации, поскольку отсутствует необходимость в прокладке кабельных линий, что зачастую является достаточно сложным процессом в автомобиле. Задняя видеокамера может устанавливаться в нескольких местах:

  • На заднем стекле;
  • На заднем бампере;
  • Немного выше номерного знака (в месте расположения подсветки).
Читайте также  Как подключить колонку к компьютеру через aux?

У каждого из перечисленных видов крепления камеры заднего вида имеются свои преимущества и недостатки. Например, при монтировании видеокамеры на стекле можно получить максимальный обзорный угол. При эксплуатации прибора в холодное время, на стекле может образовываться слой снега, изморози, поэтому устройство практически не передает никакого изображения.

В автомобилях, имеющих функцию подогрева стекла, таких проблем не возникает.

Если видеокамера заднего вида устанавливается на бампере или в районе номерного знака, то основным недостатком является запыленность и загрязнение. В данном случае также снижается качество передаваемого изображения. Соединение камеры с видеорегистратором может выполняться в виде прокладки кабельных линий или посредством радиоволн. Первый способ подключения является наиболее распространенным.

При использовании беспроводных технологий, регистратор с задней камерой должен оснащаться специальным модулем, который будет принимать поступающие сигналы с видеоустройств. Современный рынок предлагает модели со встроенным радиомодулем. Производители такого оборудования поставляют регистраторы, которые можно интегрировать с охранной сигнализацией. При срабатывании сигнализационного комплекса, выполняется автоматическое включение записи обеими камерами. В некоторых устройствах информация на монитор может выводиться в двустороннем режиме. Смена изображения осуществляется в принудительном порядке: путем нажатия кнопки водителем.

На видео – о видеорегистраторе с камерой заднего вида:

Что выбрать автолюбителю: систему «Парктроник» или видеорегистратор с зеркалом?

Наряду с видеорегистраторами, оснащенными задними камерами, достаточное распространение получила парковочная система сигнализации «Парктроник» и зеркала, в которые встроен видеорегистрирующий элемент. Преимуществами использования комплекса «Парктроник» являются:

  • Передача информации водителю о происходящих событиях на определенном расстоянии по всей длине бампера;
  • Отсутствие чувствительности к изменению погодных условий и температурного режима;
  • Способность работы при отсутствии освещения (в полной темноте).

Рекомендуется устанавливать видеорегистрирующие элементы с задними камерами, поскольку они имеют пространственные датчики, а при нормальных погодных условиях обладают большими функциональными возможностями, нежели линия «Парктроник». Сочетание видеорегистратора с зеркалами предоставляет возможность получить хороший обзор. Водитель будет видеть происходящие события в нескольких плоскостях: по зеркалам и на мониторе регистратора. Задняя камера является дополнением к стандартным зеркалам. В настоящее время автолюбители отдают предпочтение видеорегистраторам, которые имеют встроенный навигатор.

На видео – обзор многофункционального видеорегистратора:

Использование интегрированного видеорегистратора с функцией навигатора

Навигатор, встроенный в видеорегистрирующее устройство, является удачным техническим решением и позволяет выполнять несколько функций одновременно. С помощью навигатора можно определить нужную траекторию движения, изначально задав необходимые параметры (например, название улицы и номер дома).

Посредством навигатора GPS можно отследить месторасположение автомобиля в случае его угона (при условии подключения сигнализационного комплекса и GPS-модуля к пульту централизованной охраны).

В комплект интегрированного регистратора входят:

  • Видеорегистратор;
  • Зарядное устройство;
  • GPS-навигатор;
  • Элемент крепления;
  • Инструкция по настройке и эксплуатации.

В общем, навигатор обладает следующими параметрами:

  • Наличием встроенной памяти и съемного накопителя;
  • Записью событий во время навигации;
  • Навигатор поддерживает функцию циклической записи;
  • Записью аудиоинформации;
  • Просмотром видео на GPS;
  • Воспроизведением информации на экране;
  • Наличием комплекта сетевых карт (как правило, навигатор использует Google-карты);
  • Навигатор имеет высокое разрешение;
  • Определенной навигационной программой.

Навигатор с видеорегистратором является недешевым прибором, однако можно выбрать модели по довольно приемлемой цене. Наличие навигатора позволяет получать и выводить на дисплей следующие параметры:

  • Маршрут;
  • Время;
  • Скорость;
  • Координаты (навигатор с GPS-модулем отображает координаты относительно общепринятой мировой системы, используя спутник).

Навигатор может не только указывать дорогу, но и отображать в незнакомой местности все дорожные знаки и алгоритм движения. В некоторых моделях имеется функция запрета. Водитель может запрограммировать участки дорог, по которым он не хочет перемещаться. В таком случае будет отображаться маршрут следования по другой дороге.

Навигатор включается автоматически после запуска двигателя и выключается при отсутствии зажигания. Используя такой интегрированный комплекс, можно получать сведения о происходящем на парковке.

Как подключить камеру видеонаблюдения к видеорегистратору. Видеонаблюдение своими руками

В этой статье мы с вами рассмотрим техническую часть подключения аналоговой системы видеонаблюдения.

Для начала давайте разберемся какое оборудование и инструменты нам для этого понадобится.

  1. Это прежде всего сама камера видеонаблюдения, мы будем использовать уличную видеокамеру.
  2. Цифровой видеорегистратор для записи информации с видеокамер.
  3. Жесткий диск для установки в видеорегистратор и сохранения информации с наших видеокамер.
  4. Блок питания для видеокамер, возможно использование как резервированного источника питания так обычного без аккумуляторной батареи. Но мы рекомендуем для установки уличных камер все же использовать резервированные источники питания дабы избежать замерзания или запотевания уличных камер в зимнее время так как в них установлен термоэлемент.
  5. Комбинированный кабель для видеонаблюдения марки КВК, кабель состоит коаксиального провода и 2-ух жил питания.
  6. Разъем BNC под винт для подключения коаксиального кабеля и разъем питания для подачи питания к видеокамере.
  7. Коммутационная коробка для соединения кабельных линий.
  8. Компьютерный Монитор.

Из инструментов нам может понадобится:

  1. Маленькая крестовая отвертка
  2. Бокорезы для разделки кабеля
  3. Нож для зачистки кабеля

Так теперь давайте приступим к подключению видеокамеры, для начала подключаем разъем BNC к коаксиальному кабелю, зачищаем изоляцию кабеля соединяем центральную жилу, зажимаем оплетку, надеваем колпачек.

Далее соединяем разъем питания красную жилу мы будем использовать как плюс 12В питания камеры, черную как минус.

В нашем случае мы используем коммутационную коробку, потому что у нас уличная видеокамера и наше соединение нужно защитить от попадания влаги, да и вид коммутации будет намного эстетичнее.

Подключаем все разъемы к видеокамере.

На другой стороне где будет у нас стоять видеорегистратор также разделываем и подготавливаем разъем BNC. Разъем питания здесь может уже не использоваться в зависимости от модели блока питания, в нашем случае используется подключение через винтовые соединения (не забываем про полярность красный у нас плюс, черный минус).

Если мы используем Бесперебойный блок питания, то не забываем подключить аккумуляторную батарею.

Теперь давайте подготовим наш видеорегистратор и подключим жесткий диск к видеорегистратору.

Откручиваем винты на крышке видеорегистратора, снимаем крышку, далее устанавливаем жесткий диск в видеорегистратор в комплекте с видеорегистратором у нас есть винты для крепления мы их используем, подключаем разъем питания жесткого диска и интерфейсный разъем. Закрываем крышку регистратора закручиваем винты. Все наш регистратор готов.

Теперь подключаем разъем видеокамеры к видеорегистратору, соединяем разъемы BNC с колодкой на видеорегистраторе.

Далее подключаем к видеорегистратору блок питания от видеорегистратора, соединяем VGA шнур от монитора, также можно использовать и HDMI вход регистратора для подключения телевизора или монитора с выходом HDMI. Подключаем мышь для управления устройством.

Разъем питания подключаем к блоку питания, если предполагается использование большего количества камер, то жилы питания можно соединять параллельно через дополнительную винтовую колодку.

Все наше подключение готово, мы вам настоятельно рекомендуем перед включением всего оборудования в сеть, обязательно проверить все наши соединения на наличие короткого замыкания и только после этого включать наши приборы.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
