Как подключить парктроник на 8 датчиков?

Датчик парктроника: по какому принципу он работает, какие функции выполняет и как правильно установить парктроник своими руками

Оснащение современного автомобиля напоминает описание оборудования в машине из далекого будущего, описанного в фантастике недавнего прошлого. “Начинка” становится технологичнее, круче и безопаснее. По крайней мере, разработчики делают для этого все возможное. Среди разнообразных вспомогательных приспособлений в легковушке далеко не последнее место занимает парктроник. Он незаменим для осуществления успешной парковки автомобиля, причем любого, будь-то «Рено Логан» или «Ниссан Мурано». В нашей сегодняшней публикации мы конкретно расскажем о том, как работает датчик парктроника и для чего он вообще нужен.

Виды парктроников и их основные функции

Парктроник – это специальное автомобильное устройство, которое устанавливается на бампере авто и служит для облегчения маневрирования во время парковки. Система, за счет имеющихся в нем датчиков, производит мониторинг дорожной обстановки. Она срабатывает и сигнализирует водителю о препятствиях (в том числе, о присутствии пешеходов) на дороге в «слепых зонах», которые нельзя увидеть в зеркалах.

По-научному приспособление носит название парковочный радар, или сонар. У нас прижился термин «парктроник» по названию марки парковочной системы, которая раньше поставлялась для установки на «Мерседесах». Прочие названия: парковочный пилот, помощник при парковке.

Как бы подобные приспособления ни назывались, суть их сводится к одному: они помогают автомобилисту сохранить свою машину в целости и сохранности на долгие годы, а себя – в безопасности.

В магазинах выбирать приходится между задними, передними и комбинированным разновидностями. Первые фиксируются на бампере спереди и включаются в работу автоматом как только автомобиль наберет скорость. Задние располагаются на корме авто и начинают функционировать при включении задней передачи. Что касается комбинированных, то они устанавливаются с обеих сторон и содержат 6-8 датчиков.

На заметку! Таким образом, наиболее надежным является последний вид устройства, то есть, комбинированный. Он обеспечивает водителю панорамный обзор обстановки.

Обратите внимание на фото: вот так выглядит эта штуковина.

По конфигурации парктроники подразделяются на:

стандартные;
беспроводные;
электромагнитные.

Обычные проводные парковщики снабжены 2-8 датчиками. Они очень надежны, но требуют хлопотного монтажа. Для их установки необходимо сверлить в корпусе машины отверстия и протягивать провода по всей длине салона.

Беспроводные также требуют контактного закрепления, но зато устанавливаются без проводки. Могут слегка глючить в ненастную или ветреную погоду. Также они более сложны в настройке.

Ленточные устройства не нуждаются в сверлении кузова, устанавливаются легко и быстро. К недочетам относится тот факт, что малые дистанции срабатывания и неактивность во время стоянки машины могут привести к весьма неприятным последствиям. Последнее может сослужить недобрую службу конкретно при начале движения, так как устройство не всегда способно сразу предупредить о близости препятствий.

Обратите внимание! Весомым преимуществом накладных датчиков является их надежность в плане крепления.

Прежде, чем узнаем, как установить парктроник своими руками, попробуем вкратце узнать о принципе его работы.

Как работает парктроник

Главное, за что отвечает обозреваемое приспособление – обнаружить препятствие на пути следования автомобиля и вовремя предупредить о нем водителя. Принцип работы датчика прост: он посылает импульс в пространство, а тот, отражаясь от препятствия, возвращается.

Парковочная система состоит из таких частей, как:

блоки управления и индикации (дисплей, зуммер);
датчик парктроника.

Как срабатывают парктроники на авто: как только устройство вычисляет препятствие, то оно подает сигнал на монитор, располагающийся на приборной доске, определяет и отображает расстояние до него. Обычно прибор реагирует на дистанции в 1-2 метра до опасного предмета, а затем тон сигнала переходит в разряд тревожного.

Что потребуется для установки оборудования

Если вы решили установить парктроник самостоятельно, то для этой процедуры понадобится теоретическая поддержка. Хотя бы в виде нашей заметки. Итак, попробуем разобраться, как установить парктроник своими руками.

На заметку! Подобная работа не обязывает исполнителя обладать профессиональными навыками механика. Любой владелец легковой автотехники вполне сможет справиться с данной задачей. Было бы желание и время.

Что необходимо подготовить:

сам установочный прибор с датчиками поштучно;
фрезу для сверления отверстий (исключение – установка ленточных парктроников);
дрель или шуроповерт (если партроник проводной);
гаечные ключи;
карандаш или маркер;
изоляционную ленту;
строительный скотч;
рулетку;
мультиметр;
схему оборудования.

Также не помешает наличие пассатижей, паяльника и сопутствующих средств для пайки меди. А теперь о том, как подключить парктроник.

Схема установки

Как только будут разложены все нужные инструменты и аппаратура, начинаем наносить разметку тех мест, где должны будут висеть датчики. К этому этапу следует подойти со всей ответственностью.

Размещать каждый датчик парктроника рекомендуется по прилагаемой к прибору инструкции с соблюдением прописанных в ней требований и на том расстоянии друг от друга, какое указано.

Обратите внимание! Обычно на участок, на котором будет просверливаться отверстие, наносится скотч, чтобы краска не раскрошилась по краям. Центр проделываемого окошка обозначается шилом.

Установка заднего парктроника

После разметки можно приступать к сверлению отверстий в заднем бампере.

Берем фрезу и выполняем процедуру. На инструмент оказывать сильного давления не нужно, обороты должны быть на максимуме.

Как правило, консоль парктроника размещают в багажном отсеке, либо во внутренней части крыла, реже – на приборной панели. На ней же устанавливается монитор и система сигнализации.

Датчики ставятся строго сенсорами наружу. С тыльной стороны их крепят посредством специальных колец.

Блок обработки сигналов к панели монтируется хорошим двусторонним скотчем. Поверхность того места, куда будет он установлен, должна быть тщательно обезжирена. Парктроник активируется включением задней передачи. Питание подается от ламп заднего хода.

Если используется проводной прибор, то сразу после монтажа датчиков мастера приступают к прокладке проводов по правому или левому борту. Завершается прокладка подключением проводки к блоку управления системой. В продаже парктроник может идти в комплекте с камерой заднего вида.

Подключать элементы можно двумя приемами:

с зачисткой изоляции на обоих проводах, их скруткой и обматыванием соединительного провода изолентой. Таким образом поступают с каждой парой проводов;
с применением клемм, после сжимания которых образуется контакт между проводами. Клеммы (заклепки) могут комплектоваться совместно с парктроником или приобретаются дополнительно. Плюсовой провод лампы заднего хода фиксируется в одном из отверстий клеммы. Ко второму отверстию присоединяется другой, минусовой провод блока. А дальше пассатижами вдавливается перемычка, которая под воздействием инструмента протыкает изоляцию проводов и образует электрическую цепь.

Экран фиксируется на приборной доске двусторонним скотчем. После чего он подключается к сигнальному блоку. Проводку от консоли к дисплею протягивают под обшивкой или ковриком для ее защиты. Жгут упорядочивают хомутами или изолентой.

Возникает вопрос: как проверить парктроник? После завершения монтажа следует включить зажигание, дальше – заднюю передачу. Если установка парктроника выполнена правильно, то экран непременно засветится. И тогда — проверка пройдена!

Если датчик вышел из строя, то следует знать, как снять парктроник с заднего бампера и заменить его на рабочий. Чтобы демонтировать неисправный элемент, необходимо снять его с посадочного гнезда путем удаления стопорного кольца и отсоединения от прибора провода. Иногда для проведения операции приходится демонтировать бампер. Если новые сенсоры прилагаются вкупе с проводами, то можно испорченный элемент срезать, а взамен подсоединить новенькую линию. В завершение наружный сенсор цепляется какой-нибудь лопаткой, извлекается из корпуса и отсоединяется.

Установка оборудования спереди

Установочное мероприятие с передним парктроником организуется по той же технологической схеме, что и с задним. С той лишь разницей, что такой датчик парктроника врезается в передний бампер.

Что делать, если парктроник не работает

Бывает так, что после некоторого времени эксплуатации прибор отказывается функционировать. Что ж, бывает! Ничего вечного в мире нет. А в сфере техники — тем более.

Предпочтительнее всего обратиться в сервисную мастерскую, в которой специалисты произведут диагностику на компьютере, если нужно, произведут ремонт.

Однако можно попытаться выявить причину неисправности и устранить ее самому.

Наиболее распространенный момент – это наличие постоянного сигнала, поступающего от прибора на монитор, при котором датчик не отключается.

Подобная неприятность может быть вызвана прилипанием к устройству постороннего предмета, грязи или окислением медных контактов. Потому после ненастья или посещения мойки прибор рекомендуется просушить.

Когда парктроник новый

Если приспособление только что куплено, а работать отказывается, то, вероятнее всего, монтаж был выполнен некорректно. В этом случае нужно проверить подключение всех узлов.

Теперь о том, как включать парктроник.

Это можно делать вручную, нажатием кнопки или включением передачи, а также подключением к датчику скорости либо к тормозной педали.

Парктроник раньше работал, но что-то пошло не так

Если прибор действовал по назначению, и вдруг внезапно сигнал прекратил поступать на экран, то значит, что где-то произошел обрыв провода. Тогда остается прозвонить тестером всю цепь, найти это «слабое звено» и устранить. Бывает и так, что внезапно накрывается один из датчиков. Работоспособность проверяется касанием по нему рукой. Рабочий элемент слегка завибрирует и после надавливания издаст легкий треск.

Как проверять парктроник на работоспособность? Необходимо перевести тестер в режим омметра и проверить наличие замкнутой цепи.

Обратите внимание! По отзывам потребителей в рейтинге парктроников ведущее место занимают аппараты китайского производства под названием Parkmaster («Паркмастер»). Они популярны благодаря простоте монтажа, их можно купить по доступной цене.

Подробности установки оборудования можно выяснить, просмотрев видео ниже.

Как установить парктроник своими руками?

Парктроник или парковочный радар (сонар) – это устройство, намного облегчающее, особенно начинающему водителю, процесс парковки в сложных городских условиях. Некоторые водители относятся скептически к такому мероприятию, как установка парковочных радаров. А те, у кого установка парктроника произведена уже на заводе или потом в сервисе, нисколько не жалеют об этом. Естественно, при условии, что установлен качественный парктроник.

Коротко о схеме работы парктроника

Задача парктроника сообщать водителю звуковыми и световыми сигналами об опасной близости какого-либо препятствия в «мертвой» зоне обзора. Уже не новинка парктроники снабженные видеокамерами, которые выводят изображение на дисплей либо на лобовое стекло.

Принципиальная схема действия парктроника, одинакова для любой модели:

Датчики от 2 до 8, обнаруживают препятствие посредством ультразвукового сигнала.
При обнаружении препятствия волна возвращается на датчик.
Датчик передает сигнал о помехе через ЭБУ (электронный блок управления), который обрабатывает информацию.
В зависимости от типа парктроника, водитель получает: звуковой сигнал, визуальный сигнал, или комплексный сигнал, плюс вывод расстояния на ЖК дисплей, при наличии такового. Но, чаще всего, мы воспринимаем только звуковой сигнал. Хотя, это кто как привык.

Установка парктроника самостоятельно

Самостоятельная установка парктроника не составляет особого труда. Нужно время, и, конечно же, сам стандартный комплект, которые сегодня в таком изобилии, что порой кажется: препятствий столько нет, сколько нам предлагают парктроников.

Установка парктроника своими руками начинается с выбора устройства. В зависимости от ваших пожеланий и финансовых возможностей. Предварительно, зайдите на автофорум своего родного города или района и поинтересуйтесь у «обитателей» кто и какой парктроник приобретал в розничной продаже, и как они себя ведут. Это вам поможет определиться с выбором.

Выбор сделан, осталось дело за малым, узнать, как установить парктроник самому именно на вашу модель. Дело в том, что бамперы разных автомобилей имеют свои конструктивные особенности. Поэтому, чтобы не было съёма сигнала с неба или асфальта, нужно уточнить, как правильно установить парктроник именно на вашу модель.

Инструкция по установке парктроника в полном объеме просто и доходчиво объясняет, как произвести подключение парктроника. Речь идет об инструкции, которая находится в комплекте. Если таковой нет, или она не переведена, то даже не смотрите в сторону этого устройства, какая бы привлекательная цена у него ни была. Вы просто купите себе мигающую игрушку, и не факт, что она будет работать.

Схема подключения парктроника, в принципе одинакова для всех типов устройств. В комплекте правильного производителя, как правило, уже находиться фреза по размеру датчиков для проделывания отверстий в бампере авто. Поэтому, вопрос о том, как поставить парктроник, не стоит.

Как установить и подключить парктроник

Подготовка места для установки. ЭБУ устанавливается в багажнике. Место вы выбираете самостоятельно. Это может быть и ниша под обшивкой, а может быть и крыло. Не принципиально.
Подготовка бампера. Нужно его вымыть – это в первую очередь. Затем произвести разметку по количеству датчиков. Самый оптимальный вариант – 4 датчика. Крайние датчики разносятся на радиусные части бампера, а затем расстояние между ними делиться на три части для оставшихся двух датчиков.
Разметку бампера производите обычным маркером, потом он смывается спиртом, не повреждая ЛКП бампера. Разметку нужно осуществлять исходя из параметров. Для этого в комплекте существует схема парктроника и указаны его минимально-максимальные показатели работы. Высота от земли, как правило, 50 см.
При помощи фрезы просверливаем отверстия в бампере и устанавливаем датчики. Как правило, они становятся идеально по размеру, но для пущей надежности, можно подстраховаться и посадить датчики на клей или силикон.
Подключение датчиков к ЭБУ и далее к монитору осуществляется в соответствии со схемой партктроника.
Самое главное, перед выездом «на большую дорогу» не забудьте произвести тестирование парктроника в разных режимах и с разными препятствиями, чтобы понять когда идет реальный сигнал, и почему могут случаться ложные срабатывания.

В случае. Если вы устанавливаете самодельный парктроник, технология его монтажа ничем не отличается от заводского устройства. За исключением схемы установки и подключения ЭБУ, которое собрано вами.

Удачи вам при установке парктроника своими руками.

Обзор подключения парктроников к магнитоле

Автомобили прочно вошли в каждую семью и заняли обширную нишу в нашей жизни. Вместе с этим научно-технический прогресс развился и в плане дополнительных устройств и гаджетов. У некоторых водителей электроники в автомобиле уже достаточно много, минимальный набор может включать в себя: навигатор, магнитолу, камеру заднего вида и парктроник, антирадар и прочее. В этом обзоре рассмотрим ставшие особо популярными у водителей женского пола, магнитолы с парктроником и камерой заднего вида, что очень упрощает процесс разворота и движения задним ходом.

Парктроник

Подключить и установить систему достаточно просто, если такая функция присутствует в вашей магнитоле. Практически все современные модели с возможностью проигрывания видеофайлов и дисков DVD имеют разъем для подключения видеокамеры. Все это можно выполнить своими руками, не обращаясь в специализированный сервис. Если же магнитола не поддерживает подключение видеовхода, то возможно приобрести специальный небольшой монитор для этого.

Как подключить парктроник к магнитоле самостоятельно?

Сначала давайте разберемся, парковочный радар и парктроник – одно и то же? Да, по сути эти два устройства с одинаковыми функциями, которые выполняют полезное для водителя действие по информированию его о том, что находиться сзади автомобиля и возможных препятствиях. Кроме того громадным плюсом установки парктроника является то, что повышается общая безопасность использования автомобиля, снижается риск случайно задеть, даже опытному водителю, соседний автомобиль.

Какое количество датчиков самое оптимальное, мнения расходятся, хорошим вариантом будет установка на задний и передний бампер сразу полного комплекса, в этом случае достаточно будет всего шесть штук. На задний бампер обычно монтируют четыре датчика на расстоянии 30 сантиметров друг от друга, чтоб «мертвые» зоны были перекрыты, так как обзор затруднен. На передний бампер достаточно бывает установки двух датчиков по углам автомобиля. На грузовиках устанавливают системы на 12 и более датчиков.

Подключение к магнитоле

Как правило, магнитолы с экранами выполняются в формате 2 дин, реже, но используются и на 1 дин с выдвижным экраном, который при выключении убирается внутрь магнитолы. Подключить парктроник к магнитоле при наличии разъема очень просто. Нужно просто установить камеру на задний бампер, и протянуть по салону провод. Обычный штатный провод длиной примерно 5 метров, его вполне достаточно для прокладки по всему корпусу автомобиля.

Схема подключения парктроника к магнитоле

На некоторых камерах может быть установлен встроенный светодиод подсветки. В этом случае из камеры выходит три провода – один кабель с «тюльпаном» для подключения к видеовходу, второй кабель питания видиокамеры, а третий короткий с установленным разъемом для подключения к проводке, его нужно удалить и подключить к подсветке номера. Место скрутки рекомендуем хорошо заизолировать от попадания влаги изолентой ПВХ.

При монтаже в бампер датчиков необходимо быть особо внимательными. На них нанесены стрелки с обозначением направления работы, так как они работают немного под углом к поверхности.

После подачи напряжения камера начинает передавать сигнал в видео формате, поэтому нужно подключить ее через переключатель заднего хода. Штатная магнитола при сигнале на разъеме «REVERSE» (при подключении парктроника к штатной магнитоле) автоматически будет включать изображение с камеры. Для этого нужно прокинуть провод от лампы заднего хода.

Штатные магнитолы имеют размер 2 дина, и прекрасно работают с различными типами парктроников, однако если у вас стоит магнитола стандартного размера на 1 дин, это не значит, что она будет работать хуже. После соединения воедино блока электронной коммутации парктроника и датчиков нужно выполнить подключение питания к разъему левой фары автомобиля.

Итоги

Как видим из обзора установить магнитолу с парктроником и камерой не особо сложный процесс, если знать основы электрики и обладать базовыми навыками работы с электроникой и инструментами все можно не торопясь установить своими руками за один рабочий день. Если магнитола не поддерживает работу с видео камерой, можно приобрести отдельно камеру заднего вида и экран.

Штатные головные устройства, по отзывам пользователей с камерой заднего вида работают вполне стабильно и не вызывают вопросов. Если видео с камеры не поступает на экран, возможно, перепутали вход и выход видео на магнитоле можно попробовать поменять их местами.

Если вы не разбираетесь в электронике совсем или сомневаетесь в своих силах, тогда подключение парктроника к магнитоле лучше доверить профессионалам, которые быстро, аккуратно и точно в срок выполнят все работы.

Установка парктроника своими руками

Авторизация на сайте

Для установки парктроника потребуется:

— Комплект парктроника (в нашем случае покупался на ебай из Китая за 550 рублей). электрическая дрель или шуруповерт.
— Дрель или шуруповерт.

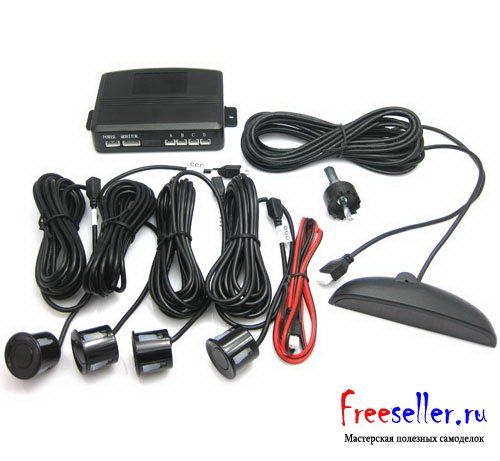

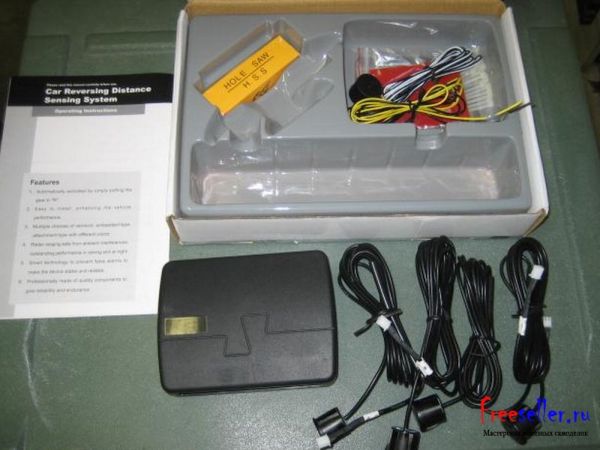

Комплект парктроника, состоящий из блока управления, LED дисплея, 4 паковочных датчиков, и кольцевой пилы.

Парктроники бывают с 4 или 8 датчиками, в нашем случае использовался парктроник с 4 датчиками. Остальные функции: голосовое сопровождение, звуковая индикация, визуальное освещение и т.д. это уже дело выбора.
но сущность установки от этого не меняется.

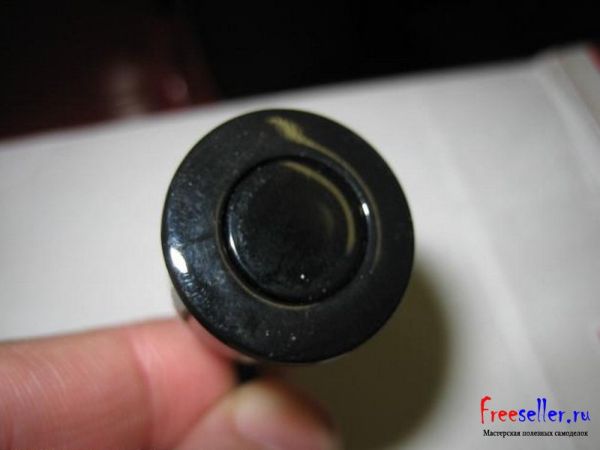

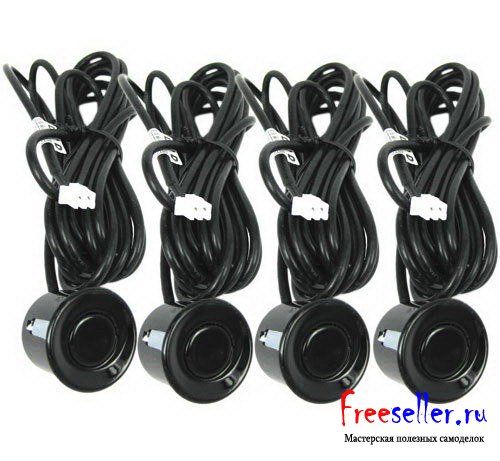

Паковочные датчики парктроника.

Установка парктроника

Комплект парктроника, заказанный из Китая.

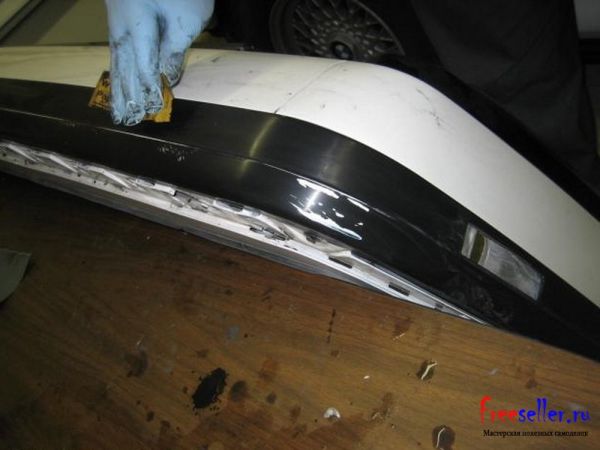

Прежде всего, необходимо снять с автомобиля задний бампер, очистить и обезжирить его.

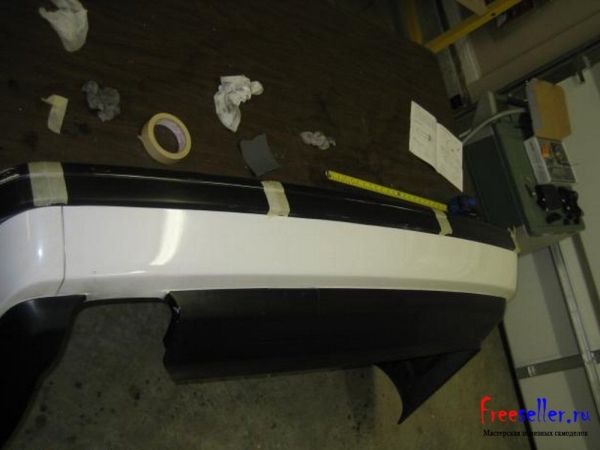

Разметить на бампере места установки паковочных датчиков и заклеить места установки малярной лентой.

Прикладываем паковочные датчики для примерки на размеченные места.

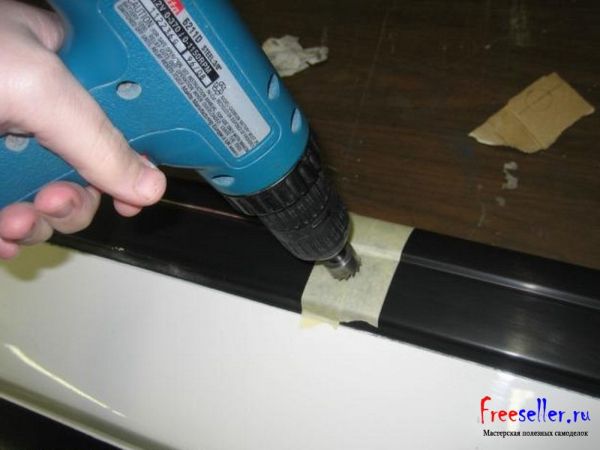

Отверстия в бампере сверлятся при помощи кольцевой пилы, входящей в комплект парктроника. Малярная лента кстати клеиться, для того чтобы не повредить бампер при сверлении.

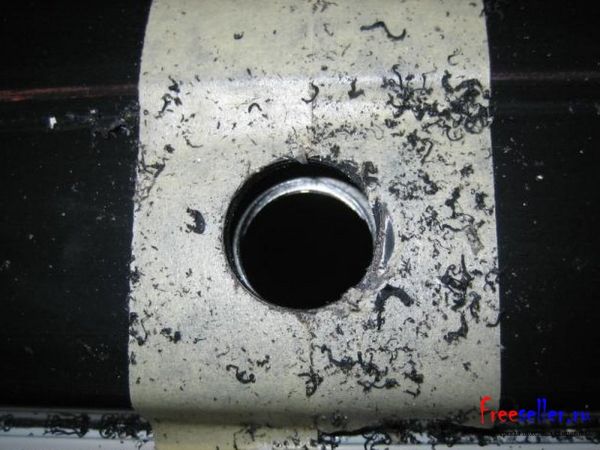

Отверстие в наружной облицовке бампера просверлено, уперлись в усилитель бампера.

Сверлим дальше отверстие в усилителе.

Паковочные датчики обычно бывают: черные, серые, белые, поэтому чтобы попасть в цвет машины, их необходимо покрасить.

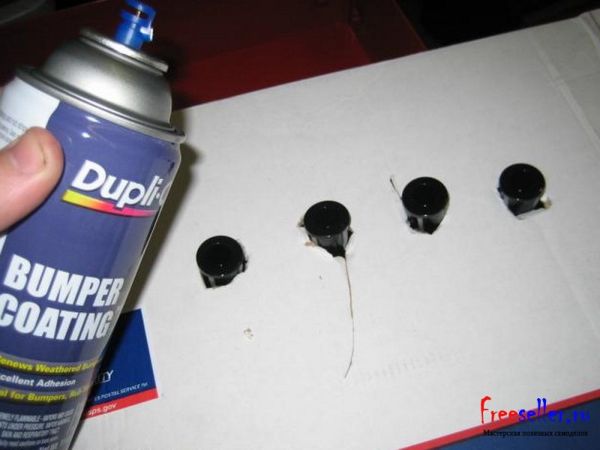

Для покраски сооружаем из картона подставку, в которой вырезаем нужное кол-во отверстий, и красим из баллончика 2 раза с сушкой 15-30 минут между слоями.

После покраски, если это необходимо проходим датчики лаком.

При установке паковочных датчиков очень важно соблюдать их перпендикулярное расположение относительно земли!

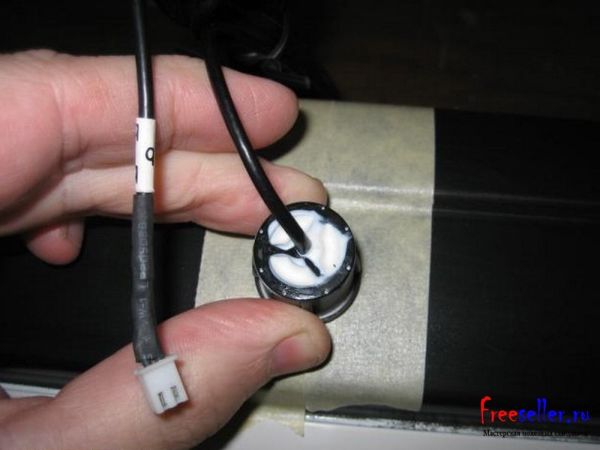

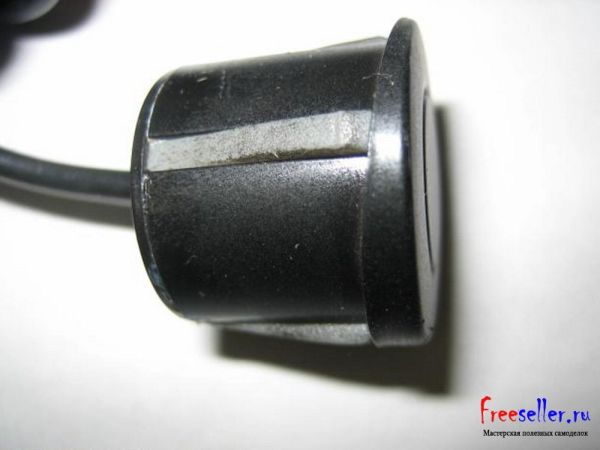

При установке датчика нужно внимательно следить, чтобы надпись на тыльной стороне «UP» (иногда совместно со стрелочкой) смотрела верх!

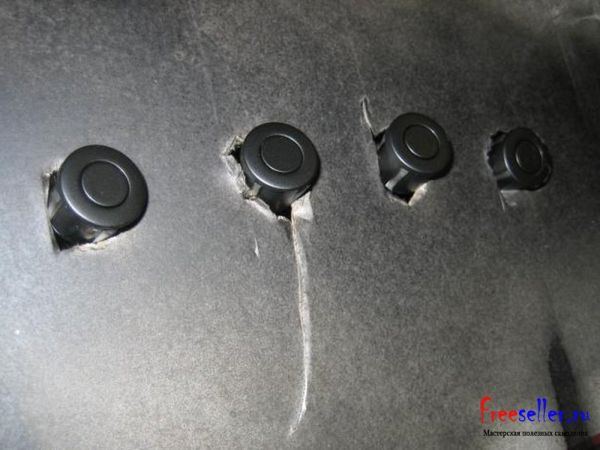

Вставляем датчики, при помощи пластиковых стяжек фиксируем провода внутри бампера и проводим их к месту установки блока управления(обычно в багажнике в нише крыла).

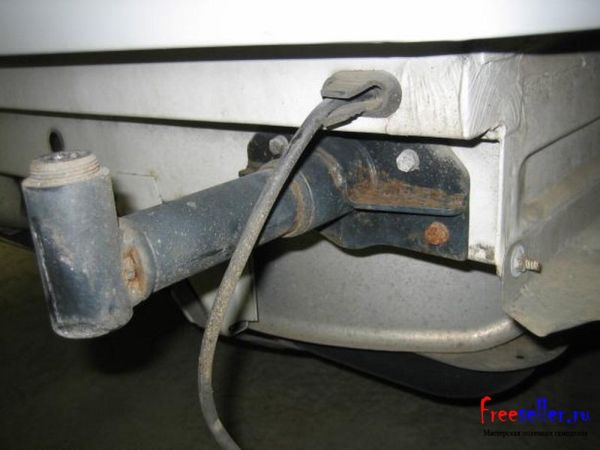

Ставим обратно бампер, и протягиваем провода от датчиков через салон, полностью разбирать не нужно, снимаем только боковые пластиковые накладки под дверями.

Выбираем место для установки блока и подключаем его к монитору, датчикам и питанию согласно инструкции.

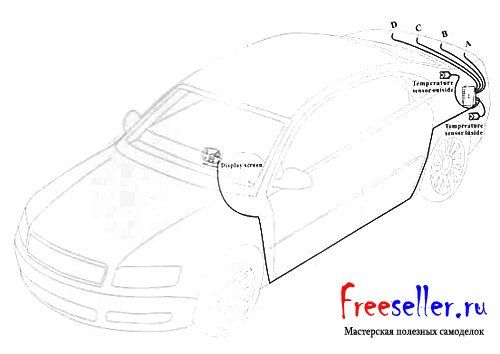

Схема размещения блоков и датчиков парктроника в автомобиле.

Монитор индикации устанавливается на ваше усмотрение, обычно его вешают на зеркало заднего вида, но возможны и другие варианты. Это уже как кому удобней.

Установка парктроника своими руками — как установить парктроник самому?

Можно конечно доверить установку парктроника специалистам, но при самом минимальном опыте и при наличии минимального количества инструментов, сделать монтаж всей системы можно самостоятельно. Да, установка парктроника своими руками – задача достаточно простая.

Чтобы справиться с ней, потребуются следующие инструменты:

• шуруповерт или дрель;
• ключ для откручивания крепления бампера;
• специальная фреза, которая идет в комплекте парктроника или сверло аналогичного диаметра. Можно замерить диаметр датчика парктроника и подобрать сверло несколько больше этого диаметра;
• рулетка, карандаш, шило;
• изоляционная лента, растворитель, кусок ветоши.

Как установить парктроник самому

Установка парктроника своими руками начинается со снятия бампера автомобиля. Чтобы не поцарапать бампер, перед тем как его куда-то класть, подкладывается мягкая ткань.

При помощи рулетки и карандаша делается разметка отверстий под датчики системы. Разметку можно делать как с внутренней, так и внешней стороны бампера. Однако когда разметка делается с внешней стороны, нужно смотреть, чтобы ничего не мешало отверстиям под датчики. Центры отверстий лучше обозначить шилом, а не только меткой, нанесенной карандашом.

При помощи специальной фрезы или сверла в бампере просверливаются отверстия по количеству датчиков. Здесь важно, чтобы отверстия сверлились перпендикулярно по отношению к поверхности бампера. Датчики после установки должны смотреть строго горизонтально без всяких отклонений в стороны или вверх-вниз.

Датчики вставляются в отверстия с внешней стороны (провода должны идти вовнутрь). С тыльной стороны датчики фиксируются специальными кольцами. Датчики маркируются латинскими буквами A, B, C, D. Датчики на бампере должны идти в таком же порядке – слева на право.

Провода датчиков собираются в жгут и этот жгут лучше соединить со жгутом штатных проводов, которые есть в бампере. Жгуты проводов соединяются при помощи изоляционной ленты в нескольких местах.

Через технологическое отверстие провода проходят внутрь автомобиля. Если датчики устанавливаются на заднем бампере, то внутрь багажника. Если на переднем бампере, то внутрь капота.

Бампер ставится на место и закрепляется штатным креплением.

После этого нужно найти провода ламп заднего хода. И подключить к ним управляющий блок. Провода должны быть подключены с соблюдением полярности. Красный провод – плюс. Затем подключаются провода от датчиков в соответствии с буквами на блоке и буквами на проводах.

Дисплей устройства крепится на любом удобном и хорошо видимом для водителя месте. Чаще всего дисплей крепится при помощи двухстороннего скотча, который имеется на опорной плоскости дисплея. Просто удаляется защитная пленка и дисплей приклеивается.

Провода протягиваются через салон автомобиля. Желательно их максимально спрятать между полом и ковриками. В некоторых случаях применяются специальные клипсы с двухсторонним скотчем, в которых крепятся провода от дисплея.

Провод должен быть максимально защищен от повреждений ногами. В определенных случаях провод идет в месте соединения крыши автомобиля и бортов или вообще прячется под обшивку. Конец провода с разъемом через технологическое отверстие протаскивается к блоку управления и подключается к разъему на блоке.

Выбирается место в багажнике или капоте (смотря, где установлены датчики), куда будет устанавливаться блок управления. К этому моменту все провода уже должны быть подключены. Выбранная поверхность обезжиривается растворителем и протирается ветошью. После этого блок крепится при помощи двухстороннего скотча. После этого система проверяется.

Как видите, установка парктроника своими руками – задача вполне разрешимая. Но если какие-то моменты вызывают у вас сложности, всегда можно обратиться в специализированный автосервис.
