Как правильно подсоединить автомагнитолу пионер?

Установка и подключение автомагнитолы Pioneer своими руками

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
Белый — это клемма «+» переднего левого звукового элемента.
Белый с чёрным — тот же динамик, «отрицательная» клемма.
Зелёный надо подключить к клемме «+» заднего динамика.
Зелёный с чёрным — туда же, но на «минус».
Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
Для повышения надёжности рекомендуется соединить провода хомутами.
Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

отключите АКБ от бортовой сети авто;
демонтируйте штатную магнитолу и карманы, если они имеются;
найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
настройте кнопки руля;
снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Инструкция по подключению магнитолы Пионер

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

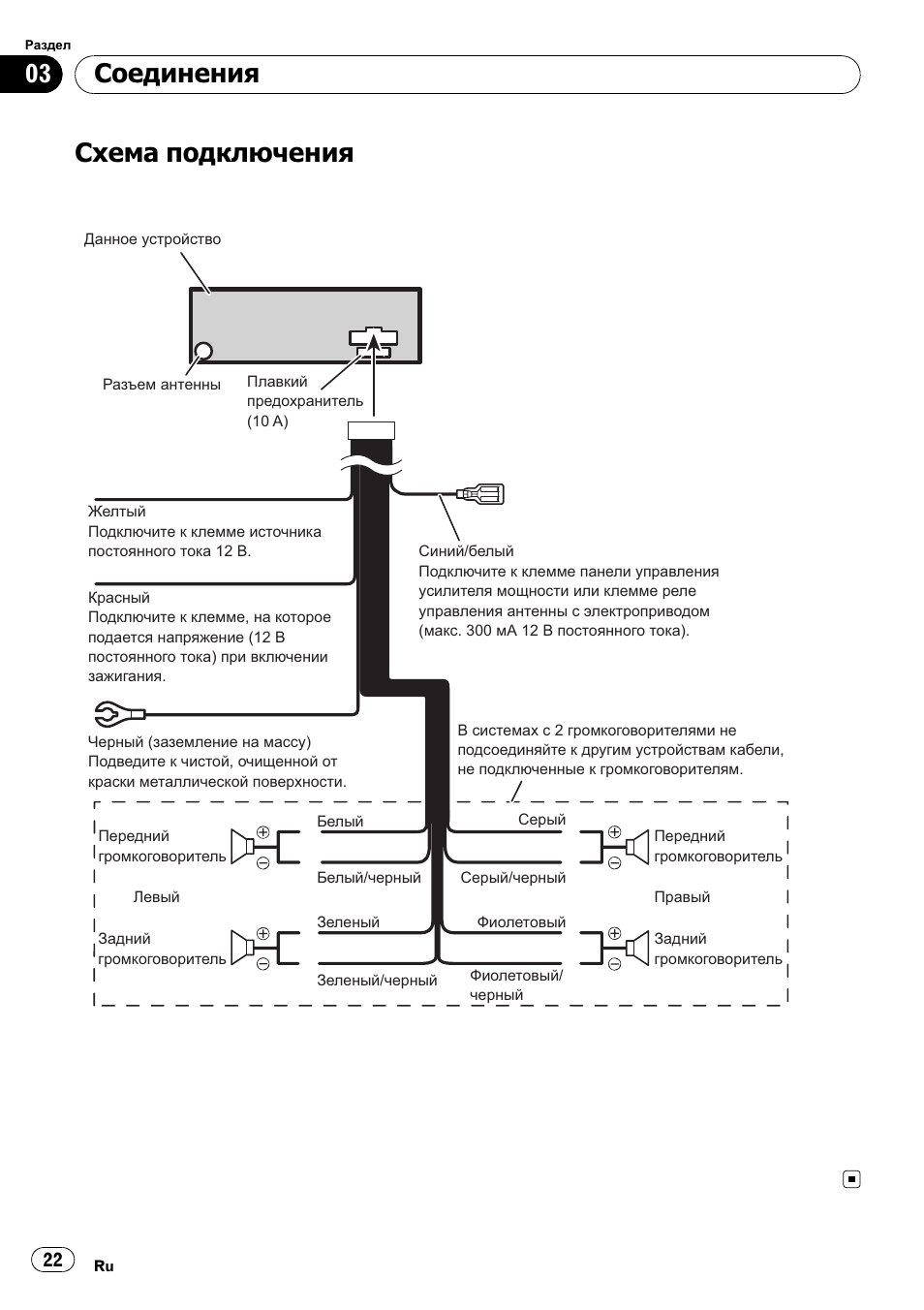

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Схему Подключения Автомагнитолы Пионер

Установка параметров происходит путем вращения и утапливания круглой рукоятки джойстика в корпус магнитолы. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Такой метод подключения станет причиной появления помех и падения мощности. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

После настройки необходимо качнуть рукоятку влево и выйти из меню. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
Назначение проводов магнитолы Тойота Королла с 2013 года

Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.

Акустические кабели от громкоговорителей прокладываются внутри салона и дверей вдоль штатных жгутов электропроводки. Особенности настройки Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания.

Как перезагрузить При некорректной настройке или сбоях рабочего алгоритма микропроцессора рекомендуется вернуть параметры проигрывателя к заводским значениям. Для восстановления работоспособности требуется отсоединить штекеры, осмотреть места соединения и подключить магнитолу Пионер заново.

После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Как перезагрузить Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Производится снятие штатной аудиосистемы, а также так называемых карманов, если они предусмотрены. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса RESET на фронтальной панели.

Как подключить магнитолу.

АВТОЭЛЕКТРИК

Давайте рассмотрим, для чего они предназначены, и каким образом соединяются между собой. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели. Разъем Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки.

Она, после этого, подзакрывается декоративной накладкой.

Отличие здесь только во внешнем виде — в оттенке подсветки. Ту же клавишу нажимают еще раз для вызова стартового меню.

Нужно дополнительно установить предохранительное устройство на 20 ампер приблизительно в 50 см от батареи.

Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы.

Магнитола Пионер Популярность устройства не теряется, а наоборот, набирает силу.

Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
Подключение проводки магнитолы Pioneer MVH-08UB на приоре

Комментарии и отзывы

Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Как подключить Для подключения автомагнитолы Пионер можно использовать 2 способа.

Популярные модели производителя Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. Схема подключения Схема подключения автомагнитолы Pioneer приводится в инструкции по эксплуатации. После этого присоединяйте проводки либо разъемы, как показано на фото схемы.

Красный является силовым, отключает работу магнитолы.

Она выполняется следующим образом. Для защиты электроцепи нужно дополнительно установить предохранительный элемент. Декоративную накладку прибора снимают. Часть моделей допускает установить индивидуальные характеристики для каждого динамика.

После этого переходят во вкладку Demo. Отключение режима демо можно осуществить за несколько шагов: Устройство надо отключить зажимают кнопку SRC до отключения дисплея. Как настроить магнитолу Pioneer? Чтобы правильно подсоединить магнитолу под колонки, выполняются следующие действия: Основное гнездо автомагнитолы должно подключаться к разъему под колонки, сабвуфер и усилитель если последние будут использоваться.

Широкий красный провод подключается к АКБ через замок зажигания. Каждый провод имеет свой цвет и выполняет определенные функции. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Все файлы в формате pdf и запакованы в архив rar.

Похожие публикации:. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. Подключение автомагнитолы в авто ВАЗ Но, при этой схеме, существуют и некоторые недостатки.

Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Кроме того, существуют штатные и нештатные магнитолы. Помещение устройства в гнездо. Провод серого цвета подключается к плюсовой клемме переднего правого динамика, а такой же провод с продольной черной полосой соединяется с минусовой клеммой этого динамика.
Как просто и быстро подключить магнитолу 1 DIN

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
Бело-синий контакт контакт соединения антенного адаптера, усилителя и саба.
Серый. Соединяется с положительным контактом динамика переднего правого.
Черно-серый минусовой контакт правого переднего динамика.
Белый плюс переднего левого динамика.
Черно-белый минусовой контакт этой же колонки.
Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы загнуть, после чего прикрыть их декоративной накладкой (автор канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

SW SETTING 1 используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
SW SETTING 2 с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
HPF используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор канал Сейхо Моторс).

Установка и подключение автомагнитолы Pioneer своими руками

Описание автомагнитолы Pioneer

Магнитола Пионер

Подключение динамиков

Современные аудиосистемы чаще всего рассчитаны на обслуживание 4-х динамиков. Это два задних громкоговорителя и два передних. Магнитолы, выдающие мощность 30 Вт и более на один канал, имеют четыре пары проводов. Для каждой пары характерна своя цветовая маркировка. Также в каждой связке есть провод без полосы (плюс) и с полосой (минус).

Не стоит путать полярность, хотя это и не так страшно. Категорически запрещено заземлять на массу провод с полосой (минус), который идет от магнитолы, поскольку он абсолютно не имеет отношения к общей массе автомобиля. Сами громкоговорители оснащены двумя клеммами (одна узкая, другая широкая). Магнитолы слабой мощности могут иметь только одни плюсовой провод на каждый динамик. В такой ситуации минус динамиков необходимо подключать на общий минус аудиосистемы. Плюсовой провод, идущий от автомагнитолы, крепится к широкой клемме, а минусовой – к узкой.

При подключении динамиков следите за полярностью, это позволит добиться лучшего звука

Правильной фазировке стоит уделить особое внимание. Если подключение плюсов и минусов правильно выполнено, то можно рассчитывать, что никаких проблем не возникнет, и аудиосистема будет работать исправно. При этом может возникнуть ситуация, когда качество звучания не соответствует требуемым ожиданиям. Звук есть, громкость отличная, однако, низкие частоты практически не ощущаются, а увеличение басов абсолютно ничего не меняет.

Описанные обстоятельства являются признаком неправильной фазировки. Необходимо будет очень внимательно проверить соединительные провода, и в тех местах, где необходимо, переподключить их.

Существует и другой более простой путь отследить правильность фазировки:

Звук требуется перевести полностью на передние динамики, а дальше установить баланс на один динамик, например, на правый. Громкость нужно увеличить до максимальных показателей или до момента появления заметных искажений.
Далее баланс следует перевести в среднее положение, тем самым распределив громкость равномерно между левым и правым динамиком. Если фазировка сделана правильно, то общая громкость значительно увеличится. Незначительное повышение громкости, отсутствие ее увеличения или полное исчезновение низких частот говорит о неправильной фазировке. Тогда нужно на одном динамике поменять местами провода. Идентичную процедуру следует повторить и на заднем ряде динамиков.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Маркировка проводов

Провода автомагнитолы

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

ИСО разъем для магнитолы

Подключение антенны

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.
