Как подключить магнитолу пионер без штекера?

Схема подключения автомагнитолы pioneer – в помощь автолюбителю

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.
Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.
Они бывают:

  • Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

  • Индивидуальные.
    В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.
    Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место.
На фото показаны штекеры по стандарту ISO.

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.
По стандарту имеются два штекера:

  • Черный. Через него производится питание устройства и дополнительные его функции.
  • Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

  • Черный цвет – земля.
  • Желтый – питание силовое от АКБ (+12 вольт).
  • Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
  • Синий – включение антенны, (+12 вольт при включении устройства).
  • Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

  • Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
  • Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания.
Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора.

Более правильно будет подключение магнитолы другими способами

  • В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.
  • Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:
  1. При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
  2. Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

  • Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
  • После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
  • Плюс постоянный с прикуривателя или АБК.
  • С прикуривателя минус массы.

Третий вариант:
Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации.
При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

  • с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
  • во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.

Схема Подключения Магнитолы Пионер

Это повлияет на быстрый разряд аккумулятора. Для этого выполняют следующие действия: Чтобы настроить магнитолу Pioneer, заходят в настройки системы System.


Выбирая команду на пульте, можно включить или отключить сабвуфер. Установка автомагнитолы Пионер своими руками будет представлена в нашей статье.

Для этого выполняют следующие действия: Чтобы настроить магнитолу Pioneer, заходят в настройки системы System. Речь идет об эквалайзерах, бассбустах и прочих компонентах.
Установка магнитолы, подключение внешнего микрофона.

Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала. Такой метод подключения станет причиной появления помех и падения мощности.

В таких приборах имеется оригинальный корпус и штекер. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее.

После этого нужно потянуть на себя, и прибор будет легко извлечен.

Подключение магнитолы без стандартных соединителей. В первую очередь предстоит выбрать стандарт.

Зеленый подводят к плюсу на заднем динамике слева. Вы можете открыть автомагнитолу и попробовать найти на ее схеме пометки отвечающие за распайку входа Line-in.

Как подключить авто магнитолу самому (Pioneer)

Установка активной автомобильной антенны bosch

При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны. Такая схема подключения автомагнитолы Пионер подразумевает, что устройство будет работать исключительно при включенном зажигании Черный провод большого сечения. Красный толстый провод — подключение к той же АКБ, но уже через замок зажигания автомобиля.

Именно по этому проводу будет пропущен ток в момент зажигания, что приведет к включению автомагнитолы. Радио Настроить магнитолу в машине на прием радиосигналов можно несколькими способами.

Вся схема питается низковольтным напряжением в 12 Вольт — которое не может пробить сопротивление вашей кожи. Это повлияет на быстрый разряд аккумулятора.

На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов: Желтый толстый провод — соединение с аккумулятором автомобиля. Нужно приобрести специальный соединительный переходник.

Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой.

Красный толстый провод — подключение к той же АКБ, но уже через замок зажигания автомобиля.
Как подключить магнитолу.

Для правильного подключения нужно разобраться в проводах

Что выбрать — следует определить по факту, настраивая опцию на слух. Сразу после этого можно переходить к установке новой магнитолы.

Это повлияет на быстрый разряд аккумулятора.

К зажиганию присоединяется широкий красный проводок. Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный.

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.

Недопустимо соединение между собой этих двух проводов, поскольку такое соединение может вызвать быструю разрядку аккумулятора. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него. Пионер pioneer , то как подключить антенну к можно подключить к магнитоле mp3.

Читайте также  Подключение автомагнитолы в домашних условиях


Второй нужен на акустику. Для новичков это более понятные фото. А в сервис обращаться дороговато.

Либо вы можете напрямую припаять разъем от наушников, который можно будет подключать к любым портативным устройствам. На фото показаны штекеры по стандарту ISO. Распайка AUX.

При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее. Как снять магнитолу Снимать прибор рекомендуется с применением набора ключей. Штатная автомагнитола Mitsubishi colt передняя панель Три контакта снизу, слева для подключения внешнего источника звука AUX в разъеме штатной магнитолы Все что вам нужно выкрутить автомагнитолу и соответственно припаять к этим контактам провода. Красный провод — подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. К зажиганию присоединяется широкий красный проводок.
Правильное подключение магнитолы

Комментарии и отзывы

Также в комплекте присутствуют две стальные пластины с проушинами. Кроме этих основных схем существуют еще несколько способов, как подключить автомагнитолу.

Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить. Второй выступает в роли управляющего провода. Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ.

Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO.

В конструкции есть разноцветные проводки. Контакт с черной полосой надо соединить с отрицательным пином этой колонки.

Такие магнитолы называют стационарными, которые идут с завода и подходят только в определенную марку автомобилей. В конструкции есть разноцветные проводки. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Процедура эта не сложная, если человек уже имел дело с подобным подсоединением.

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Популярные модели производителя

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка. Вот только надо подобрать подходящее место для кнопки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке автор видео — Антон Еремин. Отключение режима демо можно осуществить за несколько шагов: Устройство надо отключить зажимают кнопку SRC до отключения дисплея. Иногда микросхему усилителя ставят и на боковую панель магнитолы.

Настройка производится с помощью панели управления, в центре которой находится круглый джойстик. Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. Разъемы Это второе — на что стоит обращать внимание при установке магнитолы. Подключение магнитолы без стандартных соединителей.
Как подключить автомагнитолу

Установка и подключение автомагнитолы Pioneer своими руками

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

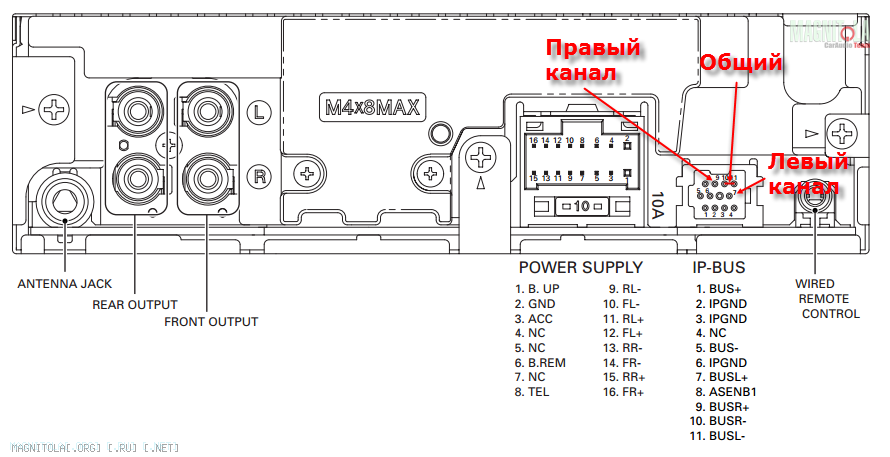

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.
Читайте также  Usb no suprt в магнитоле

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Как подключить автомагнитолу в машине своими руками? (фото — видео инструкция)

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

  • Сама автомагнитола, динамики и их провода
  • Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
  • Изоляционная лента.
  • Предохранитель (10а-15а) и его разъем.
  • Мультиметр или контрольная лампочка.
  • Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс .

Выглядят переходники вот так:

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.

— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)

— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.

Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Вот вам видео как определить полярность динамика:

За полярностью следить очень важно, так как в противном случае звук в машине будет очень низкого качества!

Последовательно проверяем и соединяем все динамики, передний левый. Задний левый, задний правый, передний правый.

Подключение антенны обычно сложностей не вызывает.

Вот небольшое видео про подключение автомагнитолы, но на нем перепутаны красный и желтый цвета (правильно написано в статье):

Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.

Не пугайтесь, текста тут много меньше так как нет нужды определять назначение проводов. Трудоемкость выше так как мы будем прокладывать эти провода!

Схема подключения не изменяется:

  • Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель 10-15 ампер, проводом 2.5-4 квадрата!

Есть вариант взять постоянный плюс с прикуривателя, но как показала практика, обычно, прикуриватель запитывается проводом 1.5 квадрата и имеет предохранитель 10 ампер. В моем автомобиле, при подключении насоса для подкачки колес, и работающей магнитоле этот предохранитель сгорал!

  • Ищем под панелью (например, на блоке предохранителей или на замке зажигания) провод, где появляется плюс при включении зажигания, и соответственно, оттуда тянем провод к плюсу магнитолы, который отвечает за включение. Можно этот провод зацепить на постоянный плюс, но магнитола будет высасывать аккумулятор!
  • Прокладываем провод массы и надежно закрепляем его к кузову (например на крепление панели к кузову)
  • Устанавливаем в штатные места динамики и прокладываем их провода, обязательно соблюдая полярность!
  • Цепляем антенну и провод управления ей.
Читайте также  Настройка фронта на магнитоле пионер

Установка магнитолы завершена, вы только что сэкономили 1.5-3 т.р.

Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).

Большинство автомагнитол рассчитаны на питание 12 вольт. На большинстве грузовых автомобилей применяется стандарт напряжения — 24 вольта, соответственно при подключении 12ти вольтовой автомагнитолы, в сеть 24 вольта, она неизбежно откажет.

Поэтому подключают автомагнитолу к одному аккумулятору, (тот который минусом прицеплен к кузову автомобиля), с его плюса тянут провод в кабину на магнитолу. Такое решение имеет место быть, но оно имеет существенный недостаток – за 1- 2 недели простоя аккумулятор сильно разрядиться и запустить двигатель без его зарядки будет невозможно!

Чтобы этого не происходило необходимо применять специальный преобразователь напряжения. Выглядит он вот так:

Обычно отказываются от памяти магнитолы и цепляют устройство вот по такой схеме:

По итогу у магнитолы не будет задействована функция памяти, но она не будет сажать аккумулятор и, самое главное, не надо протягивать нестандартный провод от аккумулятора в кабину.

Сами преобразователи продаются в интернет магазинах, как вариант рассмотрите покупку на aliexpress .

В случае со старинными автомобилями возможны нестандартные напряжения питания (6 вольт) или + на кузове автомобиля. Подключение автомагнитолы в таких автомобилях решается каждый раз индивидуально и общих рекомендаций не имеет.

На этом у меня сегодня все. Всем ровных дорог и надежным магнитол.

Руководство по подключению и настройке автомагнитолы Pioneer своими руками

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

  1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
  2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
  3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках либо колонки вышли из строя, либо на них плохой контакт.
  4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
  5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

  1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
  2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
  3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
  4. Бело-синий контакт контакт соединения антенного адаптера, усилителя и саба.
  5. Серый. Соединяется с положительным контактом динамика переднего правого.
  6. Черно-серый минусовой контакт правого переднего динамика.
  7. Белый плюс переднего левого динамика.
  8. Черно-белый минусовой контакт этой же колонки.
  9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
  10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

  1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
  2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
  3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
  4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы загнуть, после чего прикрыть их декоративной накладкой (автор канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

  1. SW SETTING 1 используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
  2. SW SETTING 2 с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
  3. HPF используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор канал Сейхо Моторс).

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
