2DIN музыка на 21214

2DIN музыка на 21214

Сообщение Romanidzedze » 23 июл 2013, 22:13

Re: 2DIN музыка на 21214

Сообщение Romanidzedze » 24 июл 2013, 15:30

Re: 2DIN музыка на 21214

Сообщение Сантёр-монтёр » 24 июл 2013, 15:35

Romanidzedze,
ещё и недели не прошло. .

Ребята здесь отзывчивые, может ещё и расскажут что-нибудь интересное.

На «братских» форумах не нашёл информации.

Re: 2DIN музыка на 21214

Сообщение Sunny » 24 июл 2013, 15:57

Re: 2DIN музыка на 21214

Сообщение Сантёр-монтёр » 24 июл 2013, 17:25

Sunny,
музЫка в машине это тоже классно, особенно, когда надо заглушить посторонние дребезги/шумы. Однако, сейчас аляктроника в большой коробочке — это не только музЫка, но и навигатор, и камера заднего вида, и фотоальбом.

В общем-то мне бы такая вестчь пригодилась на Ниве, но не сейчас.

Re: 2DIN музыка на 21214

Сообщение Romanidzedze » 24 июл 2013, 19:20

Сантёр-монтёр писал(а): Romanidzedze,
ещё и недели не прошло. .

Ребята здесь отзывчивые, может ещё и расскажут что-нибудь интересное.

На «братских» форумах не нашёл информации.

Re: 2DIN музыка на 21214

Сообщение Warlock » 24 июл 2013, 23:08

Ну что ж ты так распереживался?! Ща тебе будет и ответ и привет

Два дина в Ниву не засунуть! Если конечно ты не фанат колхоза (типа поставить на панель перед пассажиром и прикрутить изолентой). А очень хочется чтоб и большой экран и навигация Тогда делаем так: Покупаем вот такую панель

и покупаем вот такую магнитолу

И вот оно твое счастье, без всяких двух дин

Re: 2DIN музыка на 21214

Сообщение Romanidzedze » 25 июл 2013, 06:17

Ну что ж ты так распереживался?! Ща тебе будет и ответ и привет

Два дина в Ниву не засунуть! Если конечно ты не фанат колхоза (типа поставить на панель перед пассажиром и прикрутить изолентой). А очень хочется чтоб и большой экран и навигация Тогда делаем так: Покупаем вот такую панель

и покупаем вот такую магнитолу

И вот оно твое счастье, без всяких двух дин

Как правильно подключить магнитолу на ваз 21213

Какую магнитолу выбрать

Автомобили Нива оснащены приборными панелями, рассчитанными под установку автомагнитолы размером 1 DIN. Оборудование размещается около рычага переключения передач, поэтому информация на дисплее читается плохо. Пользователи могут установить любое головное устройство, соответствующее посадочному гнезду. Применение магнитол с выдвижным сенсорным дисплеем не рекомендуется, поскольку имеется риск повреждения узла при движении транспортного средства.

Некоторые владельцы переделывают центральную консоль, и головное устройство располагается на месте центральных дефлекторов и кнопок управления оборудованием. В этом случае можно установить магнитолу стандарта 2 DIN, оснащенную навигационной системой.

На люксовые версии Chevrolet Niva, выпущенные после 2021 года, устанавливается штатная магнитола с возможностью подключения накопителей USB и microSD.

Оборудование рассчитано на коммутацию 4 динамиков; заявленная мощность усилителя составляет 40 Вт на канал.

В продажу головное устройство не поставляется — владельцы машин критикуют звук и надежность магнитолы, стараясь поменять его на аналогичные изделия, изготовленные Pioneer или JVC.

Как установить

Установка магнитолы в Шевроле Нива состоит из нескольких этапов:

1. Для защиты от короткого замыкания или повреждения предохранителей рекомендуется обесточить автомобиль, сняв клеммы с батареи.
2. Подцепить тонкой отверткой или пластиковой карточкой штатную заглушку, размещенную под блоком регуляторов климатической установки.
3. Вынуть штатный жгут кабелей, размещенный в правом верхнем углу. Осторожно срезать транспортировочный скотч и размотать шнуры.
4. Соединить провода, прилагаемые к головному устройству с колодками кабелей штатной аудиоподготовки. Если элементы не стыкуются, то потребуется использование переходника.
5. Соединить места стыков матерчатой изоляционной лентой, которая повысит надежность соединения и защитит от сырости.
6. Установить в канал монтажные салазки, которые плотно фиксируются при помощи отгибаемых уголков. Узел необходимо закрепить по периметру.
7. Подключить имеющиеся кабели к корпусу магнитолы и установить изделие в штатное место.
8. Смонтировать декоративную рамку вокруг передней панели.
9. Динамики монтируются на заводские точки, расположенные в дверях автомобиля. Для доступа к точке установки требуется снять карманы. Провода расположены внутри дверной карты немного выше имеющегося отверстия. Громкоговорители крепятся 4 шурупами, которые вкручиваются в штатные каналы.

Для установки аудиоустройства размера 2 DIN используется верхняя часть панели приборов; штатные воздуховоды демонтируются, а канал подачи воздуха глушится. Рамка и монтажная шахта крепятся монтажной пеной, которая затем шпаклюется, и вся панель обтягивается виниловой пленкой.

Чтобы установить магнитолу 2 ДИН на Нива 21213, потребуется разобрать центральную часть панели приборов и удалить центральные каналы вентиляции салона.

Затем необходимо зафиксировать расположенную в канале подачи воздуха заслонку герметиком.

После этого начинается доработка центральной рамки, в которой необходимо вырезать отверстие, соответствующее размеру головного устройства. Поскольку аккуратно изготовить деталь в кустарных условиях невозможно, то владельцы делают переходные пластины из фанеры или пластика, скрывая стыки при помощи шпаклевки.

Допускается использование частей фронтальной рамки от автомобилей других марок; детали соединяются между собой эпоксидной смолой, которая затем зачищается и шпаклюется. Полученная конструкция монтируется на панель приборов автомобиля, головное устройство крепится на различных кронштейнах, которые дорабатываются по месту монтажа. Поставить на 213100 головное устройство размера 2 DIN возможно по аналогичной процедуре, поскольку элементы отделки салона и панели приборов унифицированы.

Установка и перенос магнитолы Шевроле Нивы (ВАЗ 2123)

Содержание статьи:

1. Самостоятельная установка магнитолы с нестандартным подключением для Шевроле Нивы

Решился наконец на установку магнитолы. Были куплены 2 комплекта колонок Focal 130 A1 SG и магнитола Pioneer X9600BT — вышло около 15 килорублей

READ Как установить салонный фильтр на рено логан видео

На данный момент я не стал подключать к аудиосистеме твиттеры — не хотелось этим заниматься на холоде, да и не решил ещё где они будут стоять. Поэтому об установке твиттеров будет отдельный пост. Колонки будут установлены в штатные места и подключены к проводам аудиоподготовки.

Работы с колонками показаны на левой стороне машины, на правой всё аналогично. Начать лучше с задних колонок, с ними меньше возни. Поддеваем защёлку и открываем сетчатую крышку установочного места.

снимаем крышку под динамик в багажгике

Заднее установочное место

Открываем обивку в районе фонаря и ищем провода аудиоподготовки, которые примотаны скотчем к стенке. Выводим их к динамику. Крепим динамик саморезами к пружинным скобам

Крепление для динамика

Подключаем провода и ставим крышку на место

Так выглядит крепёж снизу

Аналогично делаем другую сторону.

Теперь займёмся передними динамиками. Звёздочкой Т20 откручиваем 3 винта крепления кармашка двери и убираем его

Снимаем кармашек двери

Вырезаем полиэтилен и откручиваем той же отвёрткой винт, в одном из отверстий под динамик. В этом отверстии скоба для самореза уже стоит, это хорошо

Установка магнитолы НИВА

Установка магнитолы НИВА

Магнитола Pioneer DEH-1600UBG

Решил установить магнитолу Pioneer DEH-1600UBG

Не буду копировать характеристики с коробки, обозначу, лишь, некоторые моменты, которые меня привлекли:

— солидная марка
— бюджетная линейка, но с хорошим звучанием
— наличие USB, AUX
— зелёный цвет (про цвет чуть ниже)
— наличие MP3. Например, Pioneer DEH-1500UBG читает только CD.

Так вот, стояла у меня Prolodgy CD RECEIVER MCV-525U. Звучала так себе, но это еще пустяк. Она часто глючила: не выдавала диски, не видела флешки.

Была еще и проблема с соединениями. были простые скрутки на изоленте. Напрямую к магнитоле! Без разъемов!

Купил разъем ISO ответную часть.

В инструкции есть описание положения и цветов проводов, но для наглядности нашел такую картинку.

Дальше проблем не было. Готовый результат:

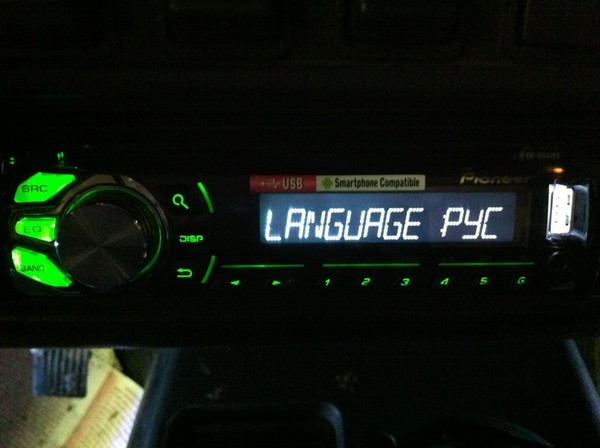

Разъем USB хорошо виден и подсвечен.

Есть все стандартные функции для настройки магнитоллы.
Поддерживает русский язык.

Есть очень полезный режим энергосбережения. Этот режим имеет смысл тогда, когда в машине существует режим АСС, но у меня его нет, поэтому постоянно включенная магнитола не есть хорошо. А если отключить этот режим, выключаем магнитолу — выключается, а не переходит в демонстрационный режим.

Еще один полезный режим. Я подбирал цвет подсветки магнитолы к цвету подсветки приборки. Приборка горит у меня тускло, поэтому пригодился диммер. При его отключении магнитола светит менее ярко.

Общий вид с места водителя. Осталось изменить цвет кнопок на зелёный, и всё будет отлично!

И ещё. Возможно кому-то пригодится эта информация.
Модификации цветов:
Pioneer DEH-1600UB — красная подсветка
Pioneer DEH-1600UBA — оранжевая подсветка
Pioneer DEH-1600UBB — синяя подсветка
Pioneer DEH-1600UBG — зеленая подсветка.

Конечно, я не мог не показать видео работы магнитолы. Звук очень чистый (радио не в счет — плохо в гараже ловит).

Магнитола JVC KD-R453

Хотел сначала опять Пионер, но цены очень сильно подскочили. Та же модель, что была у меня стала стоить в 2 раза дороже.
Поэтому пригляделся к JVC. Рассудил так — при равной цене с Пионером функционал у JVC будет богаче.
В общем, смотрите. Кстати, это первый обзор этой магнитолы как на драйве, так и во всем Интернете.
Красочная коробка, много информации, картинок. Минус в том, что на английсском, но для многих это не проблема. Плюс в том, что по картинкам всё и так понятно.

Открываем коробку, там лежит жгут проводов от магнитолы к ISO-разъему.

Под ним лежат ключи для съема магнитолы. А также очень информативная картинка, на которой изображены провода подходящие к ISO-разъему. Будет очень полезна для тех, у кого еще нет такого разъема и собирается его ставить.

Магнитола хорошо упакована, поэтому даже при большом желании ее сложно повредить при транспортировки.

Еще очень много документации на разных языках.
В общем, общее впечатление отличное! Производитель не экономил на потребителе!

Для тех, кому интересно заснял видео:

Про инсталляцию в машину особо сказать нечего. Наверное, это очень даже хорошо!

Вынул старую, установил новую, подключил к ISO-разъему.
Вот и вся установка!

Ночью в машине выглядит так:

Днем фото не сделал, но можно посмотреть на видео:

Хоть на видео я многое сказал про функционал, но все же повторюсь (вдруг у кого-то видео не воспроизводится).
1) Панель кажется хлипковатой, большая рукоятка немного люфтит.
2) Широкие пользовательские настройки.
3) Настройка подсветки регулируется в широком диапазоне. Можно отдельно настроить для для и для ночи. Можно поставить авто-режим (будет самостоятельно выбираться нужный уровень подсветки).
4) Звук более сочный по сравнению с Пионером.
5) 12 уровней настройки эквалайзера. 2 из них пользовательские.
6) 1 пара линейных выходов.
7) Отличное соотношение «цена-качество».

Пользуюсь уже около месяца. Ничего не сломалось, всё отлично.
Покупкой очень доволен!

Если меня спросят: «СтОит такую брать?»
Отвечу: «Да. Для повседневной эксплуатации с достойным звучанием, без выпендронов — подойдет отлично!»

AUX вход на Pioneer den-p7500mp

Начну с того, что мне достался такой аппарат, старенький, но мне очень понравился и качеством звука, и возможностью настроек. Но есть один недостаток-отсутствие USB разъёма и привычного AUX входа, но мы парни отчаянные и порывшись по просторам интернета нашёл решение, а именно IP-BUS разъём, в нём то и скрыт AUX вход, можно было приобрести кабель, но это не наш выход.

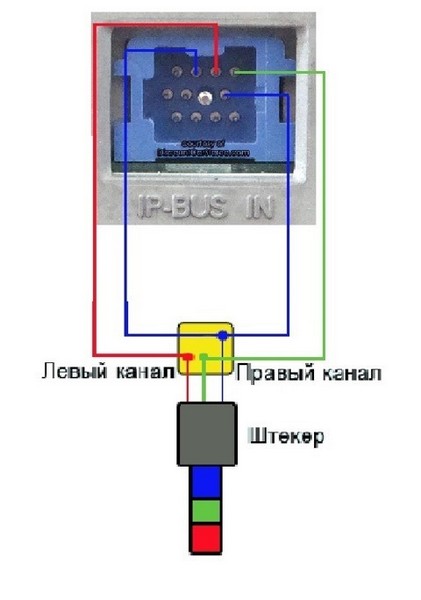

Нашёл вот такую картинку

Расковырял какой-то разъём и извлёк из него пины (мамки), отрезал от сгоревшей магнитолы 2 колокольчика(мамы) и попросил электрика спаять данное чудо.

А вот и собственно виновники торжества.

Расставляем пины в соответствии со схемой

И для пущей надёжности заливаю термо-клеем.

Ну и подключаться буде через стандартный кабель.

Место штатной магнитолы в ниве крайне неудобное, на 9ке привык что всё рядом, и вот решил сделать всё, как у людей. Купил 2 din магнитолу пролоджи, взял кусочек фанерки, пену монтажную, эпоксидку и пошёл творить.

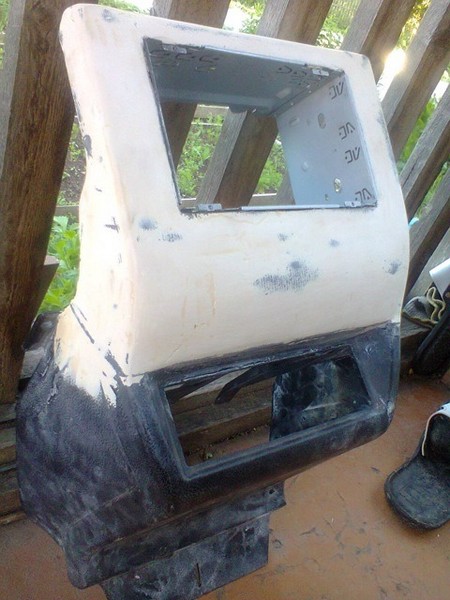

выдернул воздуховод и заклеил оставшееся отверстие шумкой

потом стекло ткань с эпоксидкой и шпаклёвка

финишная прямая, далее буду затягивать в кожу молодого дермантина!

Видео по установке магнитолы в НИВУ

https://www.drive2.ru/l/6026216/, https://www.drive2.ru/l/2697008/, https://www.drive2.ru/l/6252205/, https://www.drive2.ru/l/7015401/

Динамики, колонки НИВА

Схемы подключения динамиков
Установка колонок Pioner TS-E1076 в НИВУ
Установка динамиков

Панель приборов АПС COMFORT 2 din на Лада Нива 4х4 (ВАЗ2121) с комбинацией приборов 2110

• Описание
• Характеристики
• Отзывы 1

Панель приборов COMFORT (2din) для автомобиля LADA 4х4

Панель приборов предназначена для установки на автомобиль LADA 4×4 любого года выпуска, начиная с 1977 года по настоящее время, взамен штатной.
Подходит под установку как обычной магнитолы, так и магнитолы размерностью 2din.

Выпускается в двух модификациях:
1. Для автомобилей с комбинацией приборов 21213 (Прямоугольная форма).
2. Для автомобилей с комбинацией приборов 2110 (Трапециевидная форма).
Модификацию панели приборов необходимо выбирать на основе имеющейся на автомобиле комбинации приборов!

В комплектацию Панели приборов органы управления (комбинация приборов, кнопки, переключатели, рычаги и пр.) не входят, а переставляются со штатной.

Панель приборов качественно улучшает внутреннее пространство автомобиля, создавая дополнительные удобства для водителя и пассажира.
Эргономичное расположение магнитолы в верхней части панели, плюс возможность установки магнитолы размерностью 2DIN.
— Глубина гнезда под магнитолу 190мм.
При выборе магнитолы необходимо учитывать зазор для колодок и проводов!

Удобная компоновка клавиш управления. Увеличенный объем вещевого ящика и площади нижней полки. Наличие углубления для вещей сверху панели и дополнительная полка для мелких вещей на блоке отопителя. Панель приборов спроектирована таким образом, чтобы не производить никаких доработок при монтаже и использовать имеющиеся органы управления и приборы.

Материалы и комплектующие высокого качества. Наружная поверхность панели приборов мягкая, черного цвета, имеет текстуру «шагрень». Каркас из АБС-пластика с металлическими усилителями и кронштейнами, что в свою очередь делает панель более безопасной при ударах и более долговечной, ввиду эластичности и равномерности теплового расширения при нагреве. Навесные детали выполнены из твердого, черного АБС-пластика, покрытие идентично панели приборов в целом.

Способ установки и крепления – в штатные места: сверху на шпильки, четырьмя гайками М6, снизу винтами самонарезающими в усилительную балку. Консоль панели приборов фиксируется снизу на тоннеле пола.

Панель приборов обладает уникальным дизайном, разработанным специально для автомобиля LADA 21213 и последующих версий. Данное изделие подходит и для более ранних версий, при условии выполнения следующих требований:1. Ввиду того, что крышка вещевого ящика в комплект поставки не входит, а переставляется с автомобиля, то в случае ее отсутствия на автомобиле или изношенности, либо не соответствия конструкции в более ранних версиях автомобиля, ее необходимо приобрести самостоятельно (Каталожный номер 21213-5303016-10).2. Данная панель приборов разрабатывалась в период установки на автомобили наружных зеркал с ручной регулировкой с внешней стороны автомобиля. При последующих модернизациях, автомобили стали комплектоваться наружными зеркалами с тросовым приводом. Для того чтобы джойстики таких зеркал, установленные на передней стойке двери не упирались в панель приборов необходимо, либо демонтировать джойстики тросового привода, либо установить зеркала, оборудованные электроприводом.
