Багажник на сузуки гранд витара своими руками

Мне очень нужен экспедиционный багажник. Хочется сделать его самому, а не платить бешенные бабки. Описание

Багажник на сузуки гранд витара своими руками

Изготовление багажника грузовой платформы для Suzuki Grand Vitara 2

Мне очень нужен экспедиционный багажник. Хочется сделать его самому, а не платить бешенные бабки.
Описание по факту сделанной работы, а не по хронологии.
Цель сделать багажник со следующими параметрами:
1. Грузоподъемность, а точнее, так как первое определяется крепостью крыши,
прочность конструкции максимально возможная.
2. Минимальный вес, что определяет выбор материала — алюминиевый сплав,
но доступность этого материала.
3. Максимальный размер и удобство эксплуатации, дверь например привести.
4. Отличный внешний вид :) ну не хуже THULE нижней категории
5. Минимальная стоимость
Думаем-думаем и наконец придумываем:
1. Крепкость определяется как крепостью конкретного элемента, так и пространственной
конструкцией самой платформы. Исходя из этого размеры элементов должны быть не минимальными, пространственная
конструкция должна иметь разнесенные крепления единичных элементов. Вообщем основы сопромата и строймеха.
2. Что там у нас в свободной продаже. аллюминевые правила для выравнивания штукатурки, размер 2х9,5см,
длина произвольная от 1 до 3м с шагом 0.5м, пустотелый замкнутый профиль с внутренней перемычкой.
3. Максимально возможный размер для крыши коротыша примерно 1-1,5м.
4. Гладкий алюминий, торцы закрыты пластиковыми заглушками, не прямоугольный профиль, рисуй/пиши что угодно.
5. 2х360+5х240=1920 рублей + где-то 80 рублей на шурупы для скрепления и сверло 2мм. ИТОГО: 2000 рублей
Сразу предупреждаю изготовление оказалось очень-очень-очень трудоемким.
Результат по 1 параметру превзошел все ожидания.
Работа еще не закончена.
Поехали

Рисуем (в зипе файлик в векторном формате)

Куплены вот такие «правило»
5шт по 1м
2шт по 1.5м

Делается разметка керном по чертежам

Начинаем самый трудоемкий процесс вырезания отверстий

С помощью тонких кусачек выкусываем и получаем вот такое

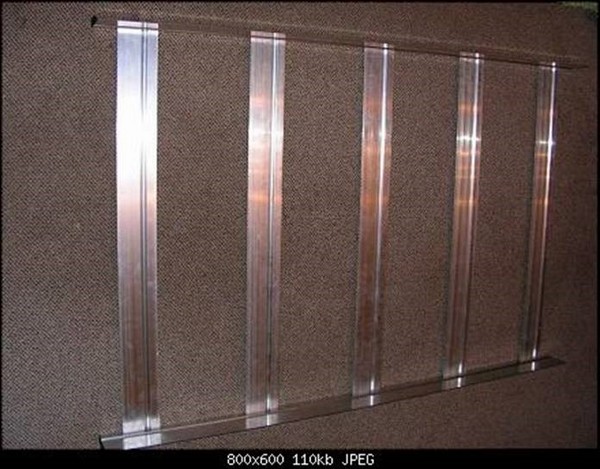

Вставляем перемычки, подгоняя отверстия по месту, размечаем отверстия под их закрепление

Первый положительный результат — вес. Я ожидал уложится в 10-12кг, а получилось.
На фотках вес (не мой) без и с платформой в руках соответственно — 6,2кг разница между показаниями

На данный момент все.
Конструкция платформы получилась:
1. Легкая, 6кг, с крепежом в 10 наверно уложусь
2. Крепкая, на поперечину я встаю одной ногой (88кг) — не гнется
3. Аккуратно-симпатичная (а у меня еще и эскудик серебристый :) ).
4. Дополнив еще двумя поперечинами, установленными по торцам вертикально, получим экспедиционник, но для него наверно лучше размер метр на метр.
5. Я не резал ни одного элемента, только отверстия прорезал и сверлил.

Установка спойлера на 5-ю дверь Suzuki Grand Vitara 2

Вот решил я купить себе спойлер.
Установили его за 30 минут. И сделали все по уму:
· Примерили
· Отметили
· Пр

Бюджетный багажник для Grand Vitara

  • Сообщений: 6750
  • Спасибо получено: 3637

В выходные на Гранд Витару Neved‘а поставили поперечины бюджетным способом.

Итак, нам понадобятся:
1. Поперечины V-star B2212BL. Цена в емексе 1200 рублей
2. 4 болта М8х100
3. 4 резинки (мы использовали втулку реактивной тяги то ли от Волги, то ли от Таза). Цена по 25 рублей за штуку
4. Шуроповерт, сверло 8мм, канцелярский нож.

Вытаскиваем заглушки, примеряем резинку.

Делаем то же самое с другой стороной и прикладываем поперечину.

Добиваемся симметрии и отмечаем расстояние где сверлить.

Сверлим, после чего протаскиваем болт с шайбой.

Шляпка не дает болту пролезть.

Шатаем туда-сюда-обратно и всё проскакивает. Отколотая краска прикроется резинкой, так что не волнуемся.

Устанавливаем (подрезая и нарезая) резинку снизу.

Край нижней резинки нужно подрезать чуть дальше вглубь поперечины, т.к. в этот паз вставляется боковая заглушка.

Затягиваем болты, ставим верхнюю резинку и боковые заглушки.

Делаем все те же работы с другой поперечиной.

По акустическим шумам Neved обещал отписать.

Поперечины мы выбрали черные, но есть они и серого цвета. В общем, заходите на сайт V-star и выбирайте какие угодно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Buba
  • —>
  • Не в сети
  • Сообщений: 871
  • Спасибо получено: 403

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Neved
  • —>
  • Не в сети
  • Сообщений: 60
  • Спасибо получено: 90

После того как мы с Сашей установили багажник, захотелось перейти к его практическому применению. Я поехал на строительный рынок и купил досок, для того что бы сделать детям в деревне песочницу.
По приезду в деревню (80 км от Нижнего)
Фотографии в альбоме « Багажник » Neved10 на Яндекс.Фотках

Доехал и довез груз нормально скорость не больше 100 км была.

На обратном пути в Нижний Новгород решил проверить на какой скорости будут шуметь, оказалось что 90 — 100 км шума практически небыло (так же как и без багажника), но стоит перейти рубеж 100 км, начинает гудеть передняя поперечена.

Всего на рейленге 4 положения для крепления поперечен, передняя поперечена установлена на втором положении, дальше отодвинуть неполучиться к сожалению.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Rufflet
  • Автор темы —>
  • Не в сети
  • Сообщений: 6750
  • Спасибо получено: 3637

Недавно наткнулся на готовый комплект от V-star. И не надо ничего сверлить

BN3214 (серые поперечины)
BN3214BL (черные поперечины)

Цена около 2200 руб.

Народ ставит его и на SX4, и на НСГВ и на СГВ, видимо тоже.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • GoodWin
  • —>
  • Не в сети
  • Сообщений: 305
  • Спасибо получено: 203

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Rufflet
  • Автор темы —>
  • Не в сети
  • Сообщений: 6750
  • Спасибо получено: 3637

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • tolba
  • —>
  • Не в сети
  • Сообщений: 1268
  • Спасибо получено: 815

Вот так еще бюджетнее, только для Сузук пока не видел

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Gudvin
  • —>
  • Не в сети
  • КIA SOUL 2WD MКПП 2017г., серый, о550уа152 // 04.08.2017
  • Сообщений: 1230
  • Спасибо получено: 472

Rufflet пишет: Недавно наткнулся на готовый комплект от V-star. И не надо ничего сверлить
BN3214 (серые поперечины)
BN3214BL (черные поперечины)
Цена около 2200 руб.
Народ ставит его и на SX4, и на НСГВ и на СГВ, видимо тоже.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Rufflet
  • Автор темы —>
  • Не в сети
  • Сообщений: 6750
  • Спасибо получено: 3637

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Gudvin
  • —>
  • Не в сети
  • КIA SOUL 2WD MКПП 2017г., серый, о550уа152 // 04.08.2017
  • Сообщений: 1230
  • Спасибо получено: 472

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

  • Rufflet
  • Автор темы —>
  • Не в сети
  • Сообщений: 6750
  • Спасибо получено: 3637

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Постройка своими руками внедорожника из Suzuki Grand Vitara – увлекательное дело

Безусловно, мы живем в век потребления. В наши дни стало привычным покупать, а не создавать. Все меньше и меньше людей делают вещи сами для себя

-Видите, какой «заряженный» автомобиль стоит рядом с моим? Его хозяин молодец – заработал денег, заплатил за тюнинг. Вопросов нет. Другое дело, что лично мне интересно все делать самому. И когда у меня возникает какая-то идея, мне хочется ее собственноручно воплотить.

Читайте также  Установка активного сабвуфера в машину своими руками

Поскольку у меня машина повседневная и семейная, я отношусь к ней как к абсолютно утилитарной вещи. Во-первых, она должна быть удобной для водителя. Во-вторых, у меня жена и двое детей, значит, нам всем должно хватать места. Suzuki Grand Vitara в целом меня устраивает по этим критериям, а также по ходовым и ездовым качествам и по расходу топлива. Ее внедорожный потенциал, на мой взгляд, не хуже, чем у Toyota Land Cruiser или Mitsubishi. Вот чем она отличается, скажем, от Pajero Sport? У нее тоже есть рама, сзади цельный мост, спереди независимая подвеска, те же «понижайка» и «раздатка». В чем разница? В том, что она на полметра короче? При этом Pajero Sport внедорожник, а Grand Vitara не внедорожник? Все это очень субъективно, и я выбрал ту машину, что больше подошла именно мне, а потом просто немного ее доработал.

Выравниватель.
Плоская площадка, расположенная на передней панели,
удобна для монтажа видеорегистратора и навигатора

Мне частенько приходится ездить по бездорожью, поэтому я машину сначала защитил: снаружи нанес покрытие Raptor. Он, может быть, и царапается, но повредить его насквозь, до металла, невозможно. В багажном отделении соорудил из текстолита двойное дно и его бортики изнутри также покрыл «Раптором». Можно закидывать все, что угодно, и не переживать.

НЕ ЗАДИРАТЬ СЛИШКОМ.

В принципе, проходимость стандартной Grand Vitara меня устраивает. Но чтобы машина не страдала и не билась днищем о разные кочки, мне показалось разумным слегка ее приподнять – на 50 мм. При таком «лифте» не нужно переделывать автомобиль, но можно поставить колеса чуть большего размера так, чтобы они не цепляли за арки.

Смысл переделки этого автомобиля в том, чтобы можно
было в любой момент сорваться на рыбалку:
все оборудование и экипировка уже упакованы в багажнике

Сзади я использовал удлиненные амортизаторы от «Волги» и пружины от «ВАЗовской» «классики». Спереди оставил штатные стойки на больших дюралевых проставках и установил обрезанные до нужной длины пружины от Mercedes-Benz W124. Теперь можно проехать везде, где мне нужно. Чего заметно не хватает, так это задней межколесной блокировки, но ее установка у меня в планах. От защит под днищем я отказался: машина по экстремальному бездорожью не ездит, а лишние 20–50 мм клиренса жалко. Двигатель не трогали, как и штатную АКПП.

ПРИНЦИП ДОСТАТОЧНОСТИ.

Вообще вся машина делалась по принципу разумной достаточности. Судите сами: радиостанция – вещь функциональная? Да, и под магнитолой для нее как раз отличное место. Планшет, навигатор и видеорегистратор тоже не будут лишними, но их надо куда-то приткнуть. Поскольку передняя панель любого современного автомобиля вся криволинейная, размещать на ней оборудование очень неудобно. Пришлось изготовить из ABS термопластика специальную плоскую платформу. Я расположил ее в зоне работы «дворников».

По местам. Правильная организация пространства багажного отсека и
поверхности задней дверцы позволяет разместить много нужных вещей

Динамик от радиостанции я вывел на потолок – так лучше слышно. А еще я установил переключатель звука с динамика на наушники: когда в машине дети, им лучше не слышать слова, которыми переговариваются дальнобойщики. Между передними креслами внизу смонтирован небольшой 100-ваттный инвертор с 12 В на 220 В. Розетка размещена с правой стороны, в ногах переднего пассажира. Она предназначена исключительно для зарядки сотовых телефонов или переносного телевизора. Верхний ряд тумблеров слева от руля отведен под управление дополнительным светом: две фары наверху спереди, две сзади и одна фара заднего хода.

На крыше расположен стальной экспедиционный багажник типа «платформа», изготовленный на заказ компанией «Бездор». Крепится на штатных рейлингах в восьми точках, чтобы распределить нагрузку. По нему можно свободно ходить, поскольку он стоит как бы враспор, создавая очень жесткую конструкцию «рейлинг-багажник».

На запаске. Велоподвес на запасном колесе изготовлен
из велобагажника, устанавливающегося на фаркоп

Силового бампера нет и не планируется. Я не собираюсь валить лес, а значит, нет необходимости утяжелять переднюю часть машины, можно ограничиться леерами-веткоотбойниками. Я закрепил между крыльями и капотом силовые выходы-петли и от них протянул тросики к багажнику. Помимо того, что лееры защищают от веток, они удерживают сам багажник, чтобы не было эффекта «взлетания» при перевозке на нем плоских длинных предметов.

ЧТО В СУНДУЧКЕ?

Багажное отделение автомобиля разделено по горизонтали текстолитовым листом на два уровня и имеет дополнительные боковые карманы. Нижний уровень, в свою очередь, разделен на два отсека. Левый, больший, предназначен для металлического ящика, в котором находится ручная лебедка, складной столик, посуда, газовая горелка с баллонами, мангал и прочая мелочь. Правый отсек раза в полтора уже, в нем лежит чемоданчик с инструментом, коврик-пенка, чтобы валяться под машиной, и складной табурет. Там же стоит такелажный чемоданчик со всеми веревками. Выдвижной ящик изготовлен из двери от электрического шкафа, имеющегося на любом производстве. Боковые шкафчики – это дверцы от шкафчиков из заводской раздевалки. Все это сделано своими руками и покрашено в черный цвет.

Автомобиль предоставлен Михаилом Медведковым

Под правым шкафчиком находится пятилитровая канистра с бензином. Его хватает как раз на 40–50 км. Там же несколько баллонов с водой и огнетушитель. В левом кармане лежит рюкзачок с полным комплектом одежды – чтобы можно было в любой момент выехать на природу, не думая о сборе вещей. Под ними во внутренней полости крыла за дополнительной дверкой-лючком находится винтовой и гидравлический домкраты, подкладка под них, упоры под колеса и несколько емкостей со смазкой.

На текстолитовом листе, делящем багажник пополам, лежат два листа фанеры, соединенные между собой рым-болтами. Это позволяет крепить сверху на них все что угодно. Дополнительная вертикальная фанерная крышка на петлях прикрывает верх спинки заднего сиденья. В мини-нише за ней прячутся стальные крашеные трубки, из которых собираются шесты для тента. И там же лежат ножки для стола. Из фанеры легко собирается стол. По бокам на ремнях крепятся два складных табурета.

На задней дверке изнутри под стеклом находятся два поворотных крюка для перевозки тросов. Под ними висят лопата и топор. С внешней стороны задней дверцы расположен велоподвес, наполовину самодельный. Он изначально крепился на фаркоп, но переделан для крепления на запасное колесо. Конструкция выдерживает вес трех велосипедов, но мы вешаем два. Хотя мы уже не один раз ездили с велосипедами в дальнее путешествие, задняя дверь и ее крепление нисколько не разболтались.

Кровать. Поверхность выравнивается разложенными листами двойного
дна багажника, а сверху укладывается надувной матрас

Сиденья заднего ряда. После доработки их можно полностью снять,
что позволяет выложить более-менее ровное спальное место

В заключение хочу добавить, что двойное дно багажника по размеру изготовлено так, что когда оно снимается и сложены спинки сидений, листы кладутся сверху и образовывают ровную горизонтальную площадку для спального места. Сиденья, даже будучи сложенными, очень неровные и спать на них неудобно. А так, особенно когда сверху еще кладется надувной матрас, получается полноценная двуспальная кровать.

Читайте также  Как обезопасить машину от угона своими руками?

Вот так, своими руками и с некоторой смекалкой, из штатной машины можно получить «неэкстремальный экспедиционник ближнего боя».
