Как подключить камеру заднего вида в автомобиле?

Подключение камеры заднего вида на автомобиль своими руками. Как установить и подключить видеокамеру к автомагнитоле, монитору, навигатору. Схемы, варианты установки с реле, настройка и регулировка.

Как подключить камеру заднего вида в автомобиле?

Как подключить камеру заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход . Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

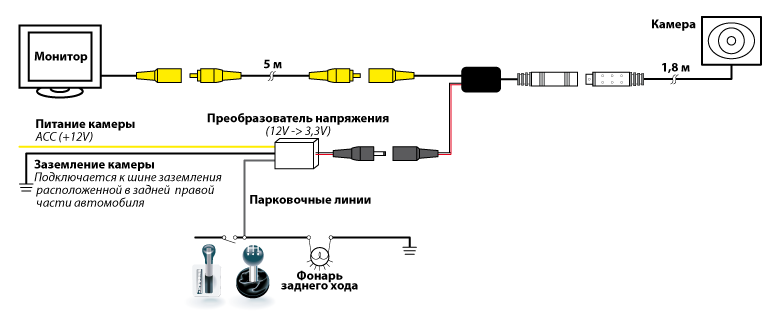

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ -модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Установка камеры заднего вида своими руками

Отличный способ облегчить движение задним ходом во время парковки — это установка камеры заднего вида. Это существенно облегчит процесс парковки новичкам, а также опытным в густонаселенных городах. Но, рекомендуется все же научиться без парктроника парковаться задним ходом. Вывод видео трансляции во время движения автомобиля задним ходом можно осуществить на зеркало заднего вида или на экран автомагнитолы, или на отдельный экран.

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по способу вывода на экран:

    • проводной;
    • беспроводной.

Классификация камер по рейтингу и спросу:

      1. Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
      2. MyDean (Май Дин).
        • MyDean VCM-300C. Купить можно за 2600 р.
        • MyDean VCM-381C. Приобрести можно за 2700 р.
        • MyDean VCM-363C. Цена около 3000 руб.
        • MyDean VCM-424C. Цена около 4300 руб.
      3. Intro (Интро).
        • Intro VDC — 084.
        • Intro VDC — 103.
      4. Avis (Авис). Особенно подходит для грузовых машин и автобусов.
      5. Pleervox (Плирвокс). Стоимость около 10 000 рублей.
      6. Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Монтаж камеры заднего вида

Камеры можно разделить также по месту установки. Некоторые камеры монтируются в бампер, некоторые над номером.

Существуют несколько мест установки камеры заднего вида:

  1. В плафон освещения номерного знака. При таком способе камера должна быть установлена так, чтобы освещение номера не закрывалось.
  2. В ручку багажника. Некоторые камеры можно закрепить в ручку обычными саморезами.
  3. На рамку номерного знака. При установке камеры рядом с номером может возникнуть такая проблема, как засвет камеры, из-за чего свет будет мешать снимать.
  4. В бампер. Можно монтировать камеру без снятия бампера. Камеры в овальном корпусе лучше подходят для установки в бампер.

Дополнительное оборудование для камеры заднего вида

В зависимости от места установки и погоды, камера может загрязняться очень быстро, что приводит к ее бесполезности. Грязь, лед быстро закрывают объектив камеры. Лишь некоторые машины имеют штатную функцию — омыватель камеры заднего вида.

Читайте также  Подключение адресных пожарных извещателей болид

Есть доп оборудование для камеры — это подсветка. Но, как показывает практика, что подсветка ослепляет и видео получается плохого качества.

Надо приучить себя парковаться правильно, потому что неправильно поставленный автомобиль может мешать другим и штрафы за неправильную парковку в 2018 составляют от 1500 до 5000 рублей.

Провода и разъемы

Во время монтажа все соединения должны быть хорошо заизолированы. Во избежание переломов в результате частых перегибов проводов, их следует обмотать тряпичной изолентой и привязать к штатным стяжкам, чтобы они не болтались. Внутри автомобиля, прокладывать провода можно и по дну, под порогами, и под обшивкой потолка.Если новичок может установить камеру заднего вида своими руками без особых трудностей, то с подключением нужно быть внимательным. Если это комплект из камеры и зеркала заднего вида, то да, там любой без проблем сможет подключить.

Для качественной передачи видео на экран нужно принять во внимание характеристики проводов:

  • провод двух жильный для питания самой камеры;
  • провод двух жильный для передачи изображения на экран.

Видео на монитор передается через RCA разъем (так называемые тюльпаны или колокольчики). Для некоторых вариантов подключения камеры заднего вида (КЗВ) из раъема RCA будет выходить провод возбуждения. Он нужен для качественного транслирования видео.

Провод возбуждения подает плюсовой ток на экран магнитолы и система автоматически начинает снимать видео. В некоторых мультимедийных системах провода возбуждения нет. Там камера автоматически включается по каналу видеосвязи.

Если такой функцией в магнитоле нет, то переключать на режим видеокамеры придется вручную.

Схемы подключения

Камеру можно подключить с помощью проводов, а также беспроводным способом. Для беспроводной передачи требуется спец модуль. Питание модуля соединяется с лампой движения задним ходом, дальше — с модуля питание идет к камере. А второй беспроводной модуль подсоединяется к питанию монитора. Этот способ не подходит для магнитол, у которых есть провод возбуждения.

Возможные неисправности после монтажа и подключения камеры

Бывает так, что после монтажа и подключения КЗВ, камера работает только при неработающем двигателе. В некоторых авто есть система контроля неисправности ламп. ШИМ-контроллер передает сигнал на элементы питания и вычисляет, какая лампочка перегорела. При наличии перегоревшей лампы в автомобиле, камера заднего вида будет работать с перебоями.

Чтобы избежать таких неполадок во время каждого перегорания какой-либо лампы, камера должна быть подсоединена к фонарю движения задним ходом через реле (реле-регулятор) с током от прикуривателя. В прикуривателе ток постоянный. Минус для камеры заднего хода надо подсоединить как можно подальше от массы фонаря заднего хода. А «+» от ламп заднего хода подается на обмотку реле.

Видео

Как правильно подключить камеру заднего хода.

В этом видео показывается самостоятельное подключение камеры. Камера была приобретена с Алиэкспресс.

Монтаж и подключение КЗВ.

Установка камеры заднего вида с зеркалом.

Установка и подключение камеры заднего вида на автомобиль своими руками

  1. Необходимые инструменты и материалы
  2. Где и как установить
  3. Подготовка места для установки
  4. Монтаж
  5. Как подключить
  6. Схема
  7. Подключение питания
  8. Проводка кабелей в салоне автомобиля
  9. Подключение монитора
  10. Как отрегулировать

При парковке в стесненных условиях для контроля пространства позади машины используются ультразвуковые датчики или видеокамера, передающая картинку на монитор в салоне автомобиля. Установка камеры заднего вида осуществляется в заводских условиях или в дилерских центрах, но владелец может смонтировать оборудование самостоятельно.

Необходимые инструменты и материалы

В стандартный комплект видеокамер входит базовый набор материалов, используемых при осуществлении монтажных работ. Но оборудование китайского производства комплектуется проводами и клеммами низкого качества, которые рекомендуется заменить. Набор инструментов зависит от конструктивных особенностей, способа установки и коммутации оборудования. Например, существуют видеокамеры, интегрированные в пластиковую рамку для номерного знака (модель Auto Expert VC-204).

Чтобы своими руками смонтировать камеру для вида пространства позади автомашины, потребуются инструмент и материалы:

  • аккумуляторная дрель с набором сверл;
  • чертежный набор для разметки;
  • коммутационные кабели и штекеры;
  • метизные изделия для крепления компонентов;
  • приспособления для снятия магнитолы, которая используется для вывода изображения на дисплей;
  • изоляционная лента или термоусадочная трубка.

Где и как установить

Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

Подготовка места для установки

Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

Если изделие планируется поместить вместо плафона подсветки номера, то требуется вынуть штатный светильник и доработать полученное отверстие в соответствии с габаритами корпуса видеокамеры.

На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

Монтаж

Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

  1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
  2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
  3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
  4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

Схема

Стандартная схема подключения состоит из нескольких цепей:

  • трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
  • подача питания к видеокамере в момент включения передачи заднего хода;
  • обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

  1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
  2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
  3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Читайте также  Infrared motion sensor как подключить?

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Как отрегулировать

После того как установлена видеокамера и смонтирована проводка, проверьте работоспособность устройства и отрегулируйте положение объектива. Для регулировки может использоваться гибкая металлическая пластина, на которой крепится оборудование. На части видеокамер применяется объектив, который поворачивается относительно корпуса изделия. Дополнительно необходимо настроить головное мультимедийное устройство, которое используется для отображения картинки.

Дальнейшая настройка в автомобиле позволяет изменить разрешение изображения, а также скорректировать яркость и контрастность. На основе полученного изображения владелец автомашины может отрегулировать положение объектива, обеспечивая максимальный захват пространства позади кузова. На магнитолах марки Pioneer возможно зеркальное отображение картинки; для устранения дефекта необходимо изменить полярность сигнала, предупреждающего о включении передачи заднего хода.

Схема Подключения Камеры Заднего Вида

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.


Есть только один рабочий вариант подключения питания камеры из четырех.

Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.
Подключение камеры заднего вида

Это немаловажный аспект. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер.

Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню Factory menu и настроить способ активации CAN bus или Rear wire. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера по виду похож на флешку со штекером для видеовхода.

Часто камеру заднего вида подключают к магнитоле Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки.

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Во-первых, установка производится в разные места.

Подключение камеры заднего хода

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

От новой камеры отходит шнур с разъёмом типа тюльпан. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Назначение и работа камер заднего вида Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.

Поэтому нужен диод для выпрямления и конденсатор для сглаживания пульсаций и только после них подается плюс на обмотку, чтобы реле нормально замкнулось. Имея опыт в радиоэлектронике нарисовал проверенные лично схемы подключения камеры заднего вида, которые помогли уже очень многим людям.

Можно собрать вот такой готовый модуль.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Для работы подходит размер экрана монитора, качество разрешения. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля.

В итоге подключенная камера не должна выбиваться из общей картины. Контроль исправности ламп не распространяется на прикуриватель — вот с него и берем чистый плюс, а реле нужно, чтобы управлять этим плюсом.
Особенности выбора камеры заднего вида с алиэкспресс

Схема подключения камеры заднего вида

Если подключить камеру к лампам ЗХ просто через реле с чистым питанием, то реле трещит как сумасшедшее, а камера не включается так как реле не дает питание! Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов.

При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Если такой ход не решит проблему, придется мастерить защитный экран.

Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле.

Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.

Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Что же делать, если установленная камера не работает или работает нестабильно? Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Особенности подключения камеры заднего вида через видеоинтерфейс Активация камеры.

Подключение камеры заднего вида на Opel Astra J


Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Но у салонного освещения тоже есть контроль исправности ламп! Это может быть даже обычный планшет на Андроиде.

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод. Вам просто необходимо подключить коаксиальный видеокабель. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор.

В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Свободный разъем видеокабеля подключается к специальному выходу головного устройства для поиска обратитесь к инструкции магнитолы.
Как подключить камеру заднего вида и другое дополнительное оборудование в автомобиле

Типичные ошибки при подключении камеры заднего вида

Сам прикуриватель свой коричневый минусовой провод берет от этого же болта на кузове.

Схема подключения камеры к дисплею автомобильной магнитолы Подключение к магнитоле Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством , идущим сзади.

Моделей видеокамер заднего вида великое множество. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов.

Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. В среднем стоимость КЗВ на рынке такова: 1.

Система контроля неисправности лампа

Поэтому ставится простая задержка отключения питания камеры. Способы установки: в плафон штатного освещения номерного знака. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер. Распиновка камеры заднего вида на 3 провода Распиновка камеры заднего вида на 4 провода Распиновка камеры заднего вида на 5 проводов Распиновка камеры заднего вида на 6 проводов Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Способ передачи сигнала.

Навигация по записям

Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5 , 6 и 7,5 В соответственно. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры. Теперь вы знаете всё о правильном подключении камеры заднего вида.

Стандартной длины метра для видеокабеля, метр — для силового провода может не хватить для подключения камеры в вашей модели авто. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.
Как Установить КАМЕРУ ЗАДНЕГО ВИДА Подробная Инструкция

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Читайте также  Как подключить внешнюю камеру к планшету?

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Алексей Рубанов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с ремонтом автомобилей. Уверен вы найдете для себя немало полезной информации. С уважением, Алексей Рубанов.

Понравилась статья? Поделиться с друзьями:
Avtoshkola-Rodina.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
