Как подключить камеру заднего вида к телевизору?

Установка Дисплея, тв-тюнера и камера заднего хода(- +)

Всем Привет
Месяц назад заказал с Китая дисплей 7-дюймов и камеру заднего вида)

Сначала установил камеру, решил врезать ее в задний бампер, рядом с плафонами освещения гос.номера

Из листового метала выгнул пластину, и прикрутил к ней камеру, а ее уже к бамперу на болтики, и залил все герметиком)Настроил ее так, что красная зона 5 см до препятствия!

По подключению, питание камеры взял от зеленого провода задней скорости, а принудительное включение, подсоединил к доп.фонарям заднего хода, которые включаются у меня с кнопки, когда не видно совсем ничего.)))
А тюльпан подключил к дисплею на АВ-канал, у меня их 2, можно еще одну камеру поставить))Провода провел по левому борту.
Теперь по поводу монитора и ТВ
Чтобы работал ТВ в машине, был куплен простой, бытовой, HD ТВ-тюнер, и переходник на 12 в.

Довольно маленькое устройство, которое показывает 20 каналов HD качества, имеет UZB вход, с которого читает любые медиа-файлы, так же может записывать на флешку то, что показывают по тв.я вывел через переходник в бардачек, чтобы каждый раз когда скидываешь фильмы на флешку не лазить под торпеду.

И за своих маленьких габаритов, его можно установить в любое место, я установил его на место где раньше стояли часы и маршрутный комп. Соединил с дисплеем с помощью HDMI шнура, а звук на магнитолу вывел с помощью переходника джек-джек в АUX на передней панели магнитолы, у некоторых моделей есть вход сзади!Так же есть выносной ИК-порт, для пульта.

Я вывел джек под рамкой магнитолы, чтобы в глаза не бросалась, когда нужен погромче звук втыкаю джек в гнездо, а когда тихо, штатный динамик манитора обеспечивает, его я кстати вынул и удлинив провода вывел в вуздоховод!

Подключение дисплея и тюнера
Подключения манитора и тюнера сделал с помощью штатной кнопки от кондиционера, +на нее взял с провода усилителя, чтобы под капот провод не тянуть, а — от кузова)При нажатии на кнопку идет питание на манитор и тюнер, и загорается ик-порт, который и сигнализирует о том что система включена!Его установил в отверстие от бывшей заслонки отопителя))

Чтобы работал телевизор, протянул до багажника кабель и подсоеденил к антене, которая сто лет лежала в гараже, оказалось, даже усилитель на ней рабочий

Пока просто лежит на полке, в режиме испытаний, после найду ей место)

Установка Манитора
Манитор оказался немного меньше отверстия, но ничего, потом рамку вырежу красивую для него.Разобрал манирор, изнутри положил пластину 4х4 и длинную шпильку, и в торпеде затянул гайкой, чтобы не вырвали при желании))Манитор стоит наоборот, так как принормальной установки зеркалит и плохо видно, приходиться заваливать его назад, а это уже не красиво, так что пока перевернул, позже разберу и попробую сам дисплей в корпусе перевернуть, чтобы кнопки были снизу))
Огромное СПАСИБО хочется сказать : Rafail012 очень много полезной информации от него узнал про подключение данной аппаратуры!

Подключаем камеру к телевизору

Новые модели телевизоров предполагает возможность подключения современных технических устройств для просмотра фото и видео данных на большом экране. Как и с прочими аппаратами, подключение камеры представляет собой несложный процесс синхронизации данных с помощью специальных кабелей, которые, как правило, идут в комплекте с прибором. Рассмотрим, как подключить к телевизору различные виды камер.

Видеокамера

Просмотр любимых видео и фото на экране телевизора является завидной мечтой прошлого поколения. На сегодняшний день, благодаря развитию технологической индустрии это стало возможным. Чтобы осуществить подключение видеокамеры к TV, необходимо выяснить наличие тех или иных разъемов на устройствах.

  1. Коаксиальный кабель – отличное решение для передачи информации с камеры на экран телевизора. Если его не оказалось в комплекте, приобретите его в ближайшем магазине электроники. Осуществите соединение штекеров «тюльпан» с соответствующими им по цвету разъемами на корпусе ТВ.
  2. Если вы являетесь обладателем старых моделей ТВ, все разъемы могут быть окрашены в серый или черный цвет. В этом случае можно воспользоваться методом подбора.

Web-камера

Для начала следует разобраться, будет ли подключенная стандартная веб-камера работать с вашей моделью телевизора. Поскольку камера является современным устройством, для него обходимо специальное программное обеспечение и устройство, принимающее цифровую передачу данных. Многие старые TV лишены таких возможностей. Работа веб-камеры становится реальной лишь при подключении ее к Smart TV, в котором можно загружать различные приложения из интернета.

Вопрос о том, можно ли осуществить подключение веб-камеры к телевизору, интересует многих пользователей компьютера. Большинство современных моделей ТВ работают с цифровым форматом данных, поэтому для того, чтобы синхронизировать веб-камеру с телевизором необходимо:

  • осуществить подключение посредством usb-шнура;
  • скачать соответствующее приложение на свой smart tv;
  • осуществить настройку согласно рекомендациям.

Если вы планируете использовать Web-камеру повышенного качества со своим телевизором достаточно часто, возможно, вам стоит задуматься приобретении Smart TV со встроенной камерой.

Камера заднего вида

Камеры заднего вида в последнее время стали довольно распространенным техническим средством среди автолюбителей. Они помогают припарковать свой автомобиль в темное время суток или в тех случаях, когда зеркала автомобиля не могут дать достаточной информации о ситуации. Для того чтобы узнать, как подключить камеру заднего вида к телевизору необходимо выполнить следующие действия:

  • убедитесь, что вы сможете обеспечить стабильное питание;
  • подключите устройство к телевизору с помощью простого коаксиального кабеля;
  • произведите синхронизацию данных.

Стоит отметить, что для питания камеры заднего вида необходим источник постоянного напряжения в 12В и силой тока не более 0,7А. Как правило температура эксплуатации входит в пределы 10-40 градусов.

Помимо камеры, к телевизору можно подключить еще множество других устройств. Например, беспроводные наушники — прекрасное решение, если вы хотите смотреть фильмы ночью, не мешая окружающим. Внешний жесткий диск также будет необходим киноманам — на нем очень удобно хранить свою фильмотеку. Любителям караоке будет полезно узнать, как подключить к телевизору микрофон, а геймерам — XBOX.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Читайте также  Как подключить 2 усилителя в авто?

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

  1. Красный провод «+» на фонарь заднего хода.
  2. Желтый провод «+» на тюльпан видео сигнала.
  3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

  • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
  • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
  • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
  • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
  • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
  • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

  • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
  • Оплётку от штатного к оплётке от разрезанного новой камеры
  • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
  • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

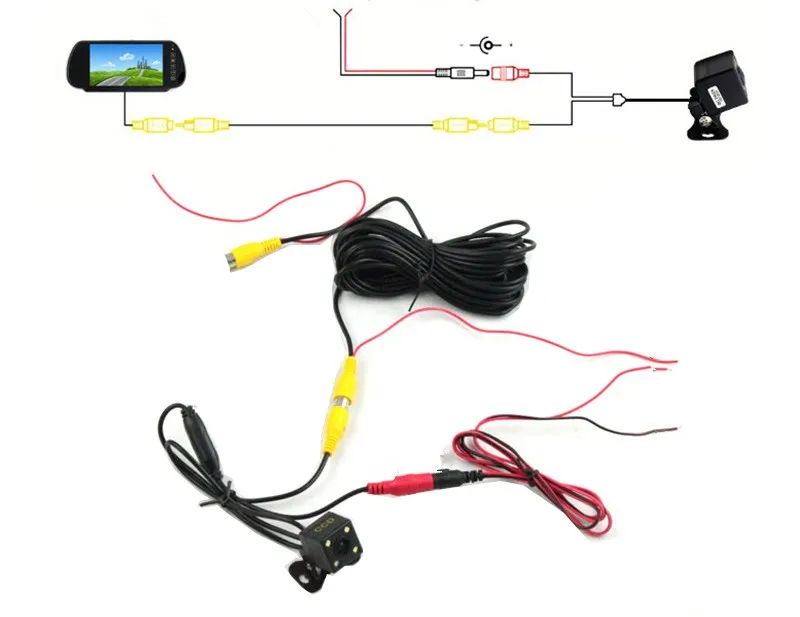

Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.


Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.

И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.

Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Читайте также  Активная антенна для авто подключение

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”


Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.
Подключение камеры заднего вида

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?

Как легко и просто подключить популярные модификации видеокамер к телевизору

«Симбиоз» телевизора и камер различного типа в наше время не новость. Смарт-технологии, наблюдение в режиме non-stop и on-line уже немыслимо реализовать без этого видео-тв союза. В зависимости от модификации обоих устройств определяется как степень сложности, так и, вообще, возможность подключения, а главное, правильного функционирования.

Естественно, специализированные видеокамеры для смарт-телевизоров будут воспроизводить звук и картинку одновременно, без каких-либо дополнительных манипуляций при подключении друг к другу. Всего лишь необходимо следовать инструкции и соблюдать некоторые правила покупок видеооборудования.

Чтобы выяснить вопрос с остальными типами «видящих» устройств, стоит взять три наиболее популярные разновидности (веб, видеонаблюдения, автомобильную) и посмотреть, будут ли они работать, если осуществить соединение.

Веб-камера

Сейчас практически все знакомы с подобным аппаратом, ведь его основная функция – передача изображения на компьютер, и никакое общение без него, допустим, по Skype уже не представляется полноценным. Однако становится интересным, можно ли подключить веб-камеру не к ПК, а к телевизору непосредственно? В явном виде это нереально.

Но все-таки аппарат с USB-интерфейсом возможно подключить к телеустройству с аналоговым сигналом только через «посредника» – стационарный системный блок. Помимо этого, еще понадобятся специальные кабели-переходники с подходящими разъемами, поэтому внимательно посмотрите, какие именно имеются на всех трех составляющих схемы – HDMI, VGA, DVI, SVideo и др.

Зная о предварительных деталях, можно легко заставить работать конфигурацию, следуя руководству:

  1. Посредством переходников соединяется компьютер и телевизор, а также отлаживается разрешение экрана как для монитора ПК.
  2. Затем подключается к системному блоку через USB-разъем вебкамера. А также выбирается такое положение телевизионных «глаз», чтобы угол обзора получался максимальным, помощниками в этом деле обычно становятся USB-удлинители всевозможных размеров.
  3. В конце доустанавливаются драйвера с прилагаемого диска и настраиваются остальные параметры через меню «Устройства».
Читайте также  Можно ли подключить микрофон через aux?

Камера «бытовая» или видеонаблюдения

С целью качественного выполнения соединения и отладки аппаратуры для осуществления видеонаблюдения, достаточно чтобы модель телевизора обладала RCA-разъемом («тюльпан»). А сама подсказка заложена в окраске соединительного кабеля, которая состоит из желтого, красного и черного (или белого) цветов, где каждый из них имеет свое предназначение.

Так, в системах общего использования цветами обозначены определенные функции:

  • желтый – трансляция видеосигнала;
  • красный – передача стерео/моносигнала на левый канал;
  • черный/белый – передача аналогичного сигнала на правый канал.

В концепции аналогового видеонаблюдения последние оба кабеля предназначены для «подпитки» самой аппаратуры. То есть, при подключении такого типа приспособления, зачастую имеющего в наличии только два кабеля – для видео и электропитания (звук необязателен в этом случае), в схему дополнительно включается источник электроэнергии (блок) на 12 В.

Если на экране телевизора после выбора специально предназначенного AV-канала и включения бытовой камеры (или подачи питания на видеонаблюдение) появилась картинка в реальном времени, то можете быть уверены, что все сделано правильно.

Камера заднего вида (автомобильная)

Неудивительно, что сейчас даже в машине есть те же и тв-экраны и «видящие» устройства, которые регистрируют вокруг происходящее. И, разумеется, полезное действие обоих в сочетании друг с другом неоспоримо, но как подключить камеру заднего вида, если нет определенного опыта? Делается это совершенно легко, по аналогии с предыдущими монтажами:

  • красный соединяется с сигнальным проводом фонаря заднего хода, а черный/белый заземляется там же;
  • желтая подводка совмещается с видеовыходом камеры и видеовходом моноблока, если нет специально предназначенного разъема для последнего, то обозначенный надписью VIDEO IN непременно подойдет.

На данный момент выпускаются видеокамеры заднего вида с передачей видеосигнала посредством беспроводной сети. В таких условиях подключение выполняется еще проще. Необходимо только вставить передатчик и приемник сигнала в соответствующие разъемы выхода камеры и входа монитора. А затем для проверки функционирования включить задний ход на автомобиле и если не обнаружится проблем, то на экране появится картинка.
