Кабель для подключения усилителя в машину

Провода для динамиков в авто

От выбора проводов и подключения акустических колонок в автомобиле зависит не только качество звучания, но и надёжность всей звуковой системы. Важно знать, какой провод использовать для колонок.Любая автомобильная акустика состоит из нескольких компонентов. В зависимости от уровня сложности их число может быть различным. Обязательно имеется источник сигнала, усилитель мощности и колонки. Их может быть несколько. Это передние динамики, боковые, на автомобильных дверцах, тыловые колонки на крышке багажника и сабвуфер.

Неправильным является мнение, что достаточно приобрести звуковую аппаратуру высокого качества и в автомобиле будет классный звук. Многие не придают большого значения соединительным кабелям для звуковой техники, хотя именно они, в результате отвечают за качество звуковоспроизведения.

  1. Какие провода лучше использовать для динамиков авто
  2. Провода для динамиков в машину
  3. Провода для динамиков автозвук
  4. Провод для динамиков в колонке

Какие провода лучше использовать для динамиков авто

Большинство автолюбителей не знают, какие провода нужны для динамиков, хотя принцип выбора достаточно прост. Все кабели, которые используются в автомобиле для подключения звуковой техники, делятся на три группы:

  • Силовые
  • Межблочные
  • Акустические

Силовые кабели предназначены для подачи электропитания от автомобильного аккумулятора к усилителю, так как музыкальный центр уже подключен штатной кабельной разводкой. Для того чтобы определить сечение силового провода, достаточно подсчитать суммарную мощность звуковой системы и разделить эту величину на напряжение бортовой сети автомобиля в соответствии с формулой I=P/U. В результате получится потребляемый ток.

Для усилителя имеющего 4 канала по 40 ватт эта величина будет равна 24 амперам. 40*4*2=24. На два нужно умножать, поскольку 40 ватт это номинальная мощность. Далее нужно учесть расстояние от АКБ до усилителя. При длине кабеля 3-4 метра его сечение должно быть не менее 8.0 мм2. Межблочные кабели бывают двух типов. Это провод «витая пара» или коаксиальный кабель с центральной жилой и металлической оплёткой. Лучший результат получится при использовании медного коаксиального кабеля с двойным экраном.Очень важными элементами звуковой системы являются провода, идущие от усилителя к акустическим системам.

Провода для динамиков в машину

Провода для автомобильных звуковых колонок выбираются по нескольким параметрам. Это материал проводника, тип изоляции и сечение. Акустические кабели делаются из нескольких видов материалов:

  • Серебро
  • Медь
  • Алюминий

По качеству передачи переменного сигнала звуковой частоты, соединительный кабель из чистого серебра является безусловным лидером. Он имеет минимальное сопротивление, не окисляется и не вносит существенных искажений. В автомобилях применяется редко из-за высокой цены. Кабели из меди, покрытой тонким слоем серебра, дают хорошее звучание, с небольшим завышением высоких частот. Чистая бескислородная медь является основным материалом для соединительных кабелей к акустическим системам. Такие провода применяются чаще всего. Провода для подключения динамиков из алюминия имеют большее сопротивление, что сказывается на качестве передачи сигнала. Кроме того алюминий быстрее окисляется и более ломкий, что может затруднить его прокладку внутри автомобиля. Алюминиевые обмеднённые кабели несколько лучше по качеству, но в любом случае хуже проводов из меди.

Провода для динамиков автозвук

Провод для авто колонок представляет собой гибкий многожильный кабель с медными жилами и полимерной изоляцией. В качестве изоляционного покрытия чаще всего применяется поливинилхлорид (ПВХ) или вспененный полипропилен. Самым качественным соединительным кабелем является изделие с тефлоновой изоляцией.Самое главное при выборе кабеля для колонок, это правильно определить его сечение. Считается, что самый распространённый кабель для автомобильных колонок с сечением 2,5 мм2, обеспечивает нормальную работу четырехканального усилителя с фронтальными и тыловыми динамиками. Для воспроизведения звука с удовлетворительным качеством такое сечение подойдёт, но для того, чтобы получить качественный звук, сечение следует увеличить минимум вдвое. Это заметно даже на слух, особенно при подключении, колонок, отстоящих от усилителя на 3-4 метра.

Провод для динамиков в колонке

Немаловажным в получении качественного звука является подключение кабелей к усилителю и колонкам. Провод для колонокв машине может быть подключен несколькими способами. Обычно используется зажим провода под шайбу и гайку, или применение готовых кабелей с разъёмами RCAили «тюльпан». Часто зачищенный провод запрессовывается в плоский контакт типа «лепесток». При зажиме зачищенного провода его нужно тщательно облудить, чтобы медь в месте соединения не окислялась. Применение готовых кабелей осложняется тем, что они выпускаются на определённую длину и бывает сложно проложить кабели так, как это нужно для конфигурации звуковой системы.

Как подобрать проводку

При установке дополнительного усилителя мощности или сабвуфера потребуется комплект кабелей. Во-первых, потому что бóльшая мощность требует большего сечения кабелей, а во-вторых, потому что кабеля нужно прокладывать в другое место (усилитель обычно устанавливается под сиденьем или в багажнике). Рассмотрим виды кабелей, выясним чем отличаются и подскажем как подобрать комплект проводки, подходящий для Вашей аудиосистемы.

К усилителю подходит 4 вида кабелей:
1) Силовые — доставляют усилителю ток, с напряжением 12 вольт (при заведённом двигателе 13,7 — 14,2 вольт);
2) Межблочные (тюльпаны), их функция, передать звуковой сигнал с магнитолы до усилителя;
3) Акустические кабели, проводят усиленный сигнал к динамикам.
4) Сигнальный (remote) — включает или выключает усилитель (подключается от магнитолы)

Силовые и акустические кабели имеют одинаковое строение, отличаются только изоляцией и сечением (количеством жил, проводящих ток, или, говоря проще, толщиной кабеля). На их ценообразование влияет несколько факторов. В первую очередь — материал изготовления, в автозвуке используются медные и алюминиевые провода.

Медные кабели — имеют высокую степенью очистки 99,9999% (OFC). Потому имеют низкое сопротивление к протекающему по ним переменному току (в акустических кабелях) и постоянному току (в силовых кабелях). С такими кабелями система будет работать вечно. Медь лучше поддается пайке и не окисляется, что важно для условий использования кабелей в автомобиле (где повышенная влажность, перепады температуры и вибрация).

Алюминиевые кабели — привлекают внимание большим ассортиментом и низкой ценой, кроме того, они меньше весят, чем медные. На этом плюсы алюминиевых кабелей заканчиваются. Алюминий имеет в два раза более высокое удельное сопротивление, чем медь. И чтобы обеспечить усилитель достаточным питанием нужно использовать алюминиевые кабели почти в два раза толще медных.

Например, для нормального питания автомобильного усилителя (с номинальной мощностью 50 Вт на 4 канала) от АКБ хватит медного силового кабеля с сечением 10 мм², а алюминиевый кабель должен иметь сечение 21 мм².

По сравнению с медными кабелями, алюминиевые быстрее окисляются, и в первую очередь на соединениях. Автомобильные соединения (на усилителях, дистрибьюторах, сабвуферах) используются в виде винтовых зажимов, которые не могут долго фиксировать алюминиевый кабель. Ведь алюминий под давлением сплющивается, что приводит к увеличению сопротивления в месте контакта, нагреву и ускоренному окислению кабеля.

Спустя некоторое время аудиосистема играет хуже и тише, а затем и вовсе перестаёт работать. Это исправляется в лучшем случае чисткой соединений, а в худшем — заменой кабелей (теперь уже, скорее всего, на медные), так как сгнившие алюминиевые провода стали короче и не достают до соединительных клемм.

Алюминиевая проводка (при изгибе кабеля) более хрупкая, чем медная. Поэтому при замене автомобиля, демонтируя музыкальную систему из продаваемой машины, алюминиевые кабели можно не доставать. Слежавшиеся провода переломаются при демонтаже или при их установке в новое авто. В результате, будет жалко времени и денег, потраченных за выполненные этой работы.

Отличить медный кабель от омеднённого можно на срезе: последний будет внутри серебристого цвета, можно пошкаблить по жилам кабеля ножом, омеднённый станет облазить.

Сечение кабеля — это его площадь в разрезе без учёта изоляции. В США толщину кабелей маркируют в гейджах (gauge — с англ. размер, калибр) по «перевёрнутой» системе AWG (American Wire Gauge). В ней меньшая цифра означает более толстый кабель. Принятая у нас система обозначения в квадратных миллиметрах (мм²) проще.

Читайте также  Как правильно подключить накопитель к усилителю?

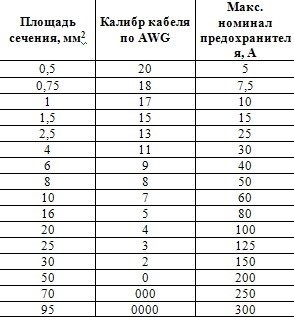

В сравнительной таблице сечений указаны соответствующие значения в двух системах. А также номинал предохранителя (находящийся под капотом не далее 30 см от клеммы АКБ), который защищает кабель от перегрева, а не усилитель, как многие ошибочно считают.

Чтобы подобрать нужный «калибр» силового кабеля для усилителя, нужно сначала вычислить, сколько потребляет это устройство. Для этого складываем номинальную мощность всех его каналов, умножаем ее на два (вычисляя максимальную мощность для усилителей класса АВ, у которых КПД равен примерно 50%) и делим на 13 (усреднённое значение напряжения ботовой сети автомобиля при запущенном двигателе и заглушенном). Например, потребление стандартного 4-канального усилителя с номинальной мощностью 4х50 Вт вычисляем по формуле: 50*4*2/13 = 30. То есть данный усилитель потребляет 30 ампер тока.

Затем определяем расположение усилителя в салоне: если он будет размещен под передними сидениями, то длина силового кабеля будет около 3 м, а если в багажнике – 5 м. Затем, зная длину силового «плюсового» кабеля и потребление усилителя (или усилителей), с помощью таблицы подбираем «калибр» силового кабеля.

Кузов автомобиля это заземление для «минусового» кабеля питания, поэтому силовой кабель заземления усилителя длиной 1 метр, но, несмотря на это, сечение «минусового» кабеля = сечению «плюсового» кабеля, рассчитанного по таблице.

Подбор сечения акустического кабеля

Нет точной таблицы для выбора сечения акустического кабеля. Все зависит не только от толщины и длины кабеля, а от гораздо большего количества параметров усилителя, акустики и кабеля.

Подбор сечение следующий:
Сигнал до 50 Вт — сечение 0,75 мм
Сигнал от 50 до 100 Вт — сечение 1,5 мм
Сигнал от 100 до 300 Вт — сечение 2,5 мм

Межблочные (сигнальные) кабели

Кабели, соединяющие магнитолу и усилитель, называют межблочными (потому что они находятся между двумя блоками). Эти кабели должны передавать низкоуровневый звуковой сигнал с минимальными потерями. На их ценообразование влияет качество изготовления, защищённость от помех и точность передачи музыкального материала.

При выборе межблочного автомобильного кабеля играет роль:

1) помехозащищенность (один или несколько экранов, а лучше витая пара в нескольких экранах);

2) материал сигнальных проводников (серебро, медь, алюминий, сталь). Данную информацию можно иногда узнать из технических характеристик, указываемых производителями. Это особенно актуально для неразборных моделей с RCA-коннекторами;

3) качество RCA-коннекторов («тюльпанов») и качество соединения (пайка) кабеля с коннекторами.

Слабое место всех бюджетных межблочных кабелей — это некачественное соединение кабеля с RCA-коннекторами, которые легко отламываются в процессе использования. Поэтому такие кабеля можно назвать одноразовыми. Модели средней ценовой категории имеют надёжные RCA-коннекторы, достойную помехозащищённость и удовлетворительную передачу аудиосигнала. Топовые модели кабелей могут иметь четыре уровня защиты от помех. У них жилы из серебра или посеребрённой меди, передающие звук без потерь, и RCA-коннекторы, которые очень надёжно фиксируются в разъемах.

Как выбрать силовой провод для питания усилителя?

На страницах своего сайта я уже не раз упоминал о ОГРОМНОЙ важности проводов для подключения усилителя. В данной статье мы рассмотрим это вопрос еще раз и более подробно!

Итак, Вы уже накопили денег приобрели себе какой либо усилитель звука в машину или быть может Вам его просто подарили и такое бывает. И у Вас конечно же теперь возник абсолютно нормальный вопрос по поводу подключения усилителя и установки его в автомобиль. Для того что-бы звук радовал, а не огорчал любой усилитель нужно правильно подключить. Выбор необходимого сечения и само качество проводов находятся на самом первом месте в вопросах питания усилителей.

Конечно, выбор проводов в наше время в магазинах велик и что новичку запросто могут заморочить голову и всунуть не то что нужно, а то что продавцу выгодно и зачастую дороже не значит лучше.

Самое первое, что необходимо знать и понимать что все провода отличаются сечением. В сфере автозвука применяются провода с маркировкой «0Ga», «1Ga», «2Ga», «4Ga», «8Ga» — это одни из самых распространенных. Существует интересная особенность, что провод с обозначением «0Ga» намного большего сечения, чем например тот же «8Ga». Вообще само сокращение «Ga» происходит от AWG — American Wire Gauge — американский стандарт измерения сечения провода. Чем больше число AWG тем меньше сечение провода.

На более профессиональном/соревновательном уровне применяются сварочные мощные провода типа КГ-50, и даже в несколько протяжек.

Ниже собственно сама табличка сечений наиболее широко применяемых в автозвуке:

На самом деле все проще простого чем толще провод тем больший ток он пропускает. Соответственно чем больше будет сечение провода тем однозначно лучше будет питание Вашего усилителя, но не следует забывать что черезчур жесткий кабель не так то и просто потом будет проложить в плане монтажа в самом автомобиле.

Что-бы правильно выбрать сечение провода нужно четко знать потребляемый усилителем ток хотя бы ориентировочно, нужно знать какой мощности сам усилитель. Собственно эти два понятия тесно и неразлучны взаимосвязаны между собой. Но не забывайте нужно учитывать еще такой фактор как длина кабеля, а от этого в зависимости от потребляемого тока на кабеле будет определенное «падение напряжения» другими словами просадки мать их :)

Что-бы понять что к чему внимательно изучаем табличку ниже:

Эта таблица актуальна если исользовать выосококачественный медный провод. Просадки на проводе должны быть не более0.5В (теоретически).

Обязательно нужно установить силовой предохранитель в непосредственной близости от аккумулятора на расстоянии не превышающее 30 см данная мера позволит защитить силовой кабель.

Для бюджетной системы сгодится и готовый комплект проводов. Но не забывайте пословицу «хочешь что-то сделать хорошо — сделай это сам». К чему это — не стоит экономить на питании, а лучше подкопить денег и купить нормальный кабель.

Иногда вижу у клиентов усилитель подключен через 2-х жильный провод не больше чем 2 х 0,25мм2 ну это же пи$дец :)) просто. Светодиод на усилителе моргает в такт музыки. О каком понятии как «качает» может идти речь. Самое что интересное, потом винят во всем усилитель что дескать это он фиговый, но никак не их провода потому что какой-то электрик сказал что это нормально.

Ага, нормально :))) питание усилка 9-10 Вольт по факту, а в пиках и того меньше. Короче избегайте таких всевдо электриков, (потому что нормальный специалист такого никогда не скажет и уж тем более не сделает) если не хотите остаться без машины в прямом смысле этого слова. Она у Вас может сгореть к чертям (не дай Бог конечно) при неправильном подходе к подключению усилителя и вообще электрооборудования.

Спасибо всем за просмотр! Хорошего Вам настроения :)

Читайте также:

Русский вокал скачать 25 красивых песен в MP3

Привет любителям русскоязычного вокала! Предлагаем скачать подборку русского вокала включающую в себя 25 песен, причем большая часть это женский вокал, буквально несколько композиций с мужским.

Классы усилителей

Всем привет! В этой статье мы рассмотрим: Что такое класс усилителя звука; Какой класс усилителя лучше: A, B, AB, H, D; В чем их достоинства и недостатки; и многое.

Что нужно знать об автоакустике и как не ошибиться при выборе

Всем привет! Нашел на просторах интернета очень хорошую статью и решил сегодня с вами ею поделится. Прочитав ее Вы узнаете на что нужно обращать внимание при покупке автоакустики. Автор статьи.

Как подключить магнитолу дома к сети 220В — пошаговое руководство

Привет, друзья! На страницах своего сайта я уже рассказывал Как подключить магнитолу в машине, сегодня я хочу поведать вам как подключить магнитолу дома/на даче/в гараже. В этой статье я расскажу о.

Читайте также  Подключение IP камеры через роутер

Импеданс — что это такое простыми словами

Всем привет. Тема нашей статьи акустический импеданс (impedance) — что же это такое? Сейчас разберемся! Когда Вы выбираете акустические системы для своего автомобиля, то важно обратить внимание еще.

Реальные примеры ремонта автомобильных усилителей в картинках для начинающих!

Всем привет :) В данной статье я буду знакомить Вас с реальными примерами ремонта автоусилителей в картинках с подробным (-и) фото дефекта (-ов), проявлением необычных неисправностей и способах их.

Как рассчитать сечения провода для усилителя звука

Многие из автолюбителей задумывались о том, чтобы установить в машине аудио усилитель и улучшить тем самым качество звука в авто.

Расскажем на нашем сайте Радиочипи поподробнее как подключить усилитель самостоятельно и сэкономить на услугах профессионалов. Выполнить данную работу не представляет сложности, поэтому с ней справится даже обычный автомобилист, который ранее никогда не занимался установкой аудиоустройств.

Для данной работы нам понадобится:

  • Предохранитель с колбой.
  • Провод для питания усилителя.
  • Провод для подключения усилителя к головной магнитоле.
  • Крепеж и пластиковые хомуты.
  1. Провода питания для усилителя звука
  2. Предохранитель
  3. Сигнальный кабель (межблочный)
  4. Включение усилителя
  5. Прокладка проводов и подключение
  6. Подключение проводов выполняется следующим образом:
  7. Подключение динамиков
  8. Четыре схемы подключения усилителя и акустики
  9. Три схемы подключения усилителя и акустики
  10. Питание аудиосистемы автомобиля

Провода питания для усилителя звука

Для питания стерео усилителя звука вам потребуется проложить провод питания от аккумуляторной батареи. Рассчитать минимально возможное сечение провода, что позволит избежать его перегрузок и нагрева во время прослушивания музыки в автомобиле.

Чтобы правильно рассчитать сечение провода вам потребуется учитывать показатель максимально потребляемого усилителем тока. В нашем конкретном случае суммарная мощность усилителя составила 400 Вт. Помните, что учитывать суммарную мощность по всем каналам. КПД усилителя в большинстве случаев не превышает 85 процентов, поэтому к значению его суммарной мощности необходимо прибавить еще 15 процентов, в результате мы получим 470 Вт. Это показатель потребления тока усилителем от бортовой сети автомобиля.

Имея на руках данные о напряжении питания и мощности усилителя, составить расчет напряжения в бортовой сети не составит труда. В нашем случае имеем показатель напряжения питания в 14 Вольт. Показатель суммарной мощности 470Вт делим на 14 Вольт и получаем 33,6 Ампера. Именно такой ток и будет потреблять наш усилитель.

Исходя из полученных расчетов, выбираем сечение силового провода. Для этого воспользуемся специальной таблицей. Для силового провода, который должен выдержать силу тока в 33 Ампера необходимо использовать провод соответствующий международному стандарту 15AWG с сечением в 1,6 миллиметра квадратных.

Рекомендуется плюсовой провод и минус вести от аккумулятора. В то же время вы можете получить минус с любого металлического элемента кузова. Следует лишь обеспечить качественное соединение, для чего применяют прочный крепеж. Можем также порекомендовать вам использовать плюсовой и минусовой провод с различным цветом, что позволит правильно подключить ваш усилитель к питанию.

Предохранитель

Выбор используемого предохранителя напрямую зависит от рассчитанной предварительно величины максимального тока. У нас этот показатель равняется 33 Ампер. Устанавливают предохранитель в прозрачной пластиковой колбе. В редких случаях используется сверхпрочное стекло. Помните о том, что показатель величины предохранителя должен незначительно превышать показатель максимального тока. В настоящее время в продаже можно найти стандартные предохранители с величинами рабочего тока от 30 до 100 Ампер. Мы будем использовать предохранитель в 40 Ампер.

Устанавливать предохранитель в колбе нужно максимально близко к аккумулятору. В том случае, если предохранитель будет установлен на значительно расстоянии от магнитолы, либо автовладелец вовсе пренебрежет его установкой, при коротком замыкании может возникнуть возгорание проводки, что чревато печальными последствиями.

Сигнальный кабель (межблочный)

Подключение усилителя к магнитоле осуществляется при помощи сигнального кабеля. В данном случае рекомендуется использовать качественные межблочные кабели, так как от их качества напрямую зависит уровень звука и его детализация. Обратите внимание на изоляцию провода и качество исполнения коннекторов. Так вы сможете подобрать кабель высокого качества, что положительно скажется на звуке в автомобиле.

Можем порекомендовать вам воздержаться от покупки недорогих сигнальных кабелей, коих на рынке имеется множество. Так, например, широко разрекламированные недорогие кабели от компании Mystery имеют посредственное качество и поэтому быстро выходят из строя, при этом качество звучания магнитолы не выдерживает никакой критики.

Помните о том, что ваш усилитель может работать с числом каналов от двух до пяти. Вы должны ознакомиться со спецификацией вашего усилителя и в зависимости от этого выбирать кабель с аналогичным количеством каналов. Только после этого можно прокладывать кабель и производить подключение. Как правило, с подобным каких-либо трудностей не возникает.

Включение усилителя

Подав 12 В напряжения на вход Remote вы сможете подключить усилитель. Включение может выполняться как кнопкой на усилке, или же при помощи магнитолы, если она поддерживает управление внешними устройствами. Отметим, что управление с кнопки удобно в тех случаях, если к усилителю также подключен и сабвуфер. При управлении с магнитолы автоматика самостоятельно включает и отключает усилитель при включении и выключении магнитолы.

Для подключения управления с магнитолы необходимо подключить к магнитоле с выхода Remote провод синего цвета. Если усилитель включается кнопкой, необязательно она должна располагаться на усилителе. Зачастую подобное неудобно, когда усилитель располагается в багажнике. Вы с легкостью сможете сделать такую внешнюю кнопку, один из замыкающих контактов которой подключается к выходу Remote, а второй к плюсу в бортовой сети. Можем порекомендовать плюс брать от прикуривателя.

Прокладка проводов и подключение

Провода для питания усилителя от аккумулятора необходимо прокладывать через моторный отсек и далее через салон к месту установки усилителя. В большинстве случаев приходится вести провода в багажник, где и располагается усилитель. Чтобы защитить провода от механических повреждений рекомендуем использовать гофрированные трубки. Не следует при прокладке пережимать провода, и старайтесь по максимуму использовать имеющиеся технические отверстия.

Так, например, через моторный отсек в салон провода можно провести через многочисленные технические отверстия и далее уже осуществлять прокладку внутри салона авто. Про проходе через техническое отверстие провода рекомендуется защищать от перетирания дополнительно. Для этого можно использовать изоленту или резиновые кембрии большого диаметра.

Подключение проводов выполняется следующим образом:

Красный плюсовой провод подключаем первоначально к усилителю. Вам потребуется клемная колода, имеющая три контакта. Плюсовой контакт на усилителе имеет надпись Batt или просто знак +. Черный минусовой провод подключаем к контакту с надписью GND или значком -.

Подключив провода к усилителю, можно приступать к подключению их к аккумуляторной батарее. Соответственно подсоединяем черный провод напрямую к минусу на АКБ, а красный плюс первоначально подключаем к предохранителю и лишь после этого выполняем соединение с плюсовой клеммой на аккумуляторе.

Сигнальные или как их еще называют межблочные провода первоначально следует подключить к соответствующим выходам магнитолы и лишь потом соединять их с усилителем. На магнитоле выходы помечены как Front, то есть передние динамики и Rear – задняя акустика. Разъем белого цвета соответствует левому каналу, а красный цвет – правому каналу.

Аналогичным образом с соблюдением сторон выполняется подключение провода к усилителю. Помните лишь о необходимости подключения провода управления, для чего к клемме Remote подсоединяется соответствующий провод от магнитолы напрямую или же через кнопку включения.

Подключение динамиков

Подключение динамиков к усилку выполняется при помощи мостовой и линейной схемы подключения. При линейной схеме подключения каждый канал направляется на свой динамик. При мостовой технологии подключения суммируется мощность от двух каналов. Отметим, что мостовая схема применяется в тех случаях, если в системе дополнительно используется сабвуфер.

Читайте также  Как подключить конденсатор к усилителю в машине?

Подключение выполняется к соответствующей клемной колодке на усилителе. На усилке каналы помечены CH1, CH2, CH3 и так далее. Каждый канал имеет два контакта – минусовой и плюсовой. Провода от динамиков в полном соответствии с полярностью подключаются к усилителю.

На этом вся работа по подключению усилителя в автомобильную аудиосистему полностью завершена. Вам осталось лишь настроить как сам усилитель звука, так и магнитолу.

Четыре схемы подключения усилителя и акустики

Первая схема

Головное устройство имеет лишь один выход на тыл или фронт. В данном случае вам необходимо подключать только фронтальную или тыловую акустику. Пищалку можно подключать к среднечастотному динамику параллельно через конденсатор.

Вторая схема

У головного устройства имеется два линейных выхода для тыла и фронта. Подключаем фронтальную или тыловую акустику. Пищалка подключается на трехполосные динамики и среднечастотный динамик для фронта. Блины желательно подключить каждый на свой канал.

Третья схема

Головное устройство имеет два линейных выхода. Подключается фронтальная или тыловая акустика и сабвуфер. Пищалка подключается на среднечастотный динамик. Акустика подключается к своему каналу, а саб к двум оставшимся каналам в мостовом варианте.

Четвертая схема

Имеется лишь один линейный выход. Подключаем сабвуфер и акустику с тыла или фронта. Используя RCA разветвители подключаем второй вход на усилителе. Саб подключается на свободные каналы в мосту.

Три схемы подключения усилителя и акустики

Первая схема

Головное устройство имеет один выход на перед или зад. Требуется подключить фронтальную или тыловую акустику. Имеется также среднечастотный динамик и пищалка. Подключаем пищалку через конденсатор параллельно среднечастотному динамику.

Вторая схема

Имеется два линейных выхода. Требуется провести подключение фронтальной и тыловой акустики. Сзади используются блины, а спереди подключаются пищалки. Сзади блины подключаются к своим индивидуальным каналам.

Третья схема

Имеются сразу два линейных выхода на перед и тыл. Подключается акустика и сабвуфер. Тыловая или фронтальная акустика требует использования индивидуальных каналов, а саб подключается к оставшимся каналам.

Питание аудиосистемы автомобиля

Как подключить усилитель в машине

Как самостоятельно подключить усилитель в автомобиле

Чтобы подключить усилитель понадобятся: провода питания, предохранитель с держателем, провод remote, защитная изоляция, клеммники и наконечники, кабель RCA. Разберем подключение поэтапно.

Содержание

Подключение автомобильного усилителя к аккумулятору

«Черный — минус, красный — плюс, знает каждый карапуз!»

Питание — фундамент системы, оно влияет на сохранность компонентов и на качество их звучания. Поэтому очень важно ответственно подойти к его подключению и выбору проводов питания.

Как выбрать провода для усилителя

Перед тем как подключить усилитель, нужно правильно выбрать сечение провода питания, оно должно соответствовать количеству потребляемого тока. В мануалах и инструкциях вы вряд ли найдете значения потребляемой мощности, так как для нее нет общепринятой методики измерения и поэтому придется посчитать самостоятельно. Обратите внимание, что данные для расчета нужно брать от минимального сопротивления, в котором может работать усилитель, например если: выходная мощность для 2 Ом: 240 Вт х 2, а выходная мощность для 4 Ом: 160 Вт х 2 — берем 240.

Допустим у вас двухканальный усилитель с номинальной мощностью 2 х 240 Ватт — складываем каналы 240 + 240 = 480 Вт — общая мощность.

Эти 480 Вт умножаем на 2, потому что потребляемую мощность принимают удвоенной от выходной из-за большой неравномерности и скачков потребления: 480 * 2= 960 Вт.

Теперь полученную мощность делим на напряжение в бортовой сети автомобиля — 14.4 В (подразумеваем заведенную машину) и находим потребляемое напряжение: 960 / 14,4 = 66,7 Ампер.

Используем табличку для подбора сечения кабеля усилителя:

Соотносим потребляемое напряжение с длиной проводки (если тянуть до багажника, то это обычно до 5 метров) — получаем необходимое сечение 2 Ga (сокр. от American Wire Gauge — американская мера сечения проводов).

Важно — первая таблица актуальна только для медных проводов. Если у вас алюминий покрытый сверху медью (как правило во всех готовых наборах для подключения) делайте запас 35 — 40%.

Выбираем предохранитель на провод питания усилителя

Силовая проводка автомобильной системы это объект представляющий пожароопасность, поэтому к плюсовому проводу обязателен предохранитель, который в случае повышения напряжения и нагрева провода при коротком замыкании расплавится и обесточит систему. Не путайте с предохранителями в усилителях, которые защищают внутренние схемы !

Важно правильно подобрать номинал предохранителя, чтобы он не душил питание и не плавился понапрасну, но в то же время перегорал раньше проводки, иначе смысл защиты пропадет.

Типы предохранителей (слева направо): AGU, ANL, mini ANL

Предохранители типа AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют держатели и различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

Виды держателей, (слева направо): колба, держатель предохранителя, автомат, дистрибьютор

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы на аккумулятор (АКБ)

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой-нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой). Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками. Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники для проводов

Наконечники проводов, будь то клеммы или патроны должны быть надежно обжаты. Сплющивание молотком — плохой контакт, лучше жать в тисках с использованием формы. Наша рекомендация — ручной пресс (механический или гидравлический) — можно попросить обжать в автозвуковой студии, а если таких у вас нет , можно спросить у промышленных электриков, возможно в каких-то СТО. Постарайтесь найти, результат того стоит — идеальный контакт.

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Информация о том, что минус нужно обязательно тянуть от акб по большей части миф в сфере автозвука. На деле потери в отдельном кабеле будут больше чем через кузов.

Если у вас повседневная система с парой-тройкой киловатт или меньше, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом дополнительную жилу от минуса АКБ на кузов.
