Как подключить сабвуфер к штатной магнитоле — есть решение!

Рассказывать о том как протянуть провода от аккумулятора для питания сабвуфера или как снять штатную магнитолу мы не будем, я думаю вы разберетесь с этим самостоятельно. Расскажем только о некоторых нюансах связанных с подключением сабвуфера именно к заводской аудиосистеме.

При подключении сабвуфера (или усилителя) к штатной магнитоле вы столкнетесь с некоторыми трудностями. Во-первых, привычного линейного выхода (в виде «колокольчиков» сзади магнитолы) у штатной магнитолы вы не найдете.Некоторые заводские магнитолы имеют линейный выход но таких на самом деле немного.

Во-вторых, у многих современных магнитол нет даже выхода на управление (включение) внешнего усилителя. В большинстве случаев звуковой сигнал из магнитолы выходит уже после встроенного усилителя, и идет прямо на динамики. Это так называемый сигнал высокого уровня и проще всего взять сигнал на сабвуфер именно отсюда.

Но если вы снимите свою заводскую магнитолу и посмотрите на нее с тыльной стороны то увидите какую-то похожую картину:

Сразу становится понятно что производитель не рассчитывал что пользователь будет подключать что-то к магнитоле самостоятельно. Можно поискать в интернете распиновку разъема на вашу конкретную магнитолу и найти провода которые идут на задние динамики, обычно они имеют обозначения типа LR- LR+ RR- RR+, что означает LEFT REAR (-), LEFT REAR (+), RIGHT REAR (-), RIGHT REAR (+) — пары проводов на левый задний динамик + и — и на правый задний динамик соответственно.

Вот отсюда мы и возьмем сигнал на на наш сабвуфер. Если вам сложно разбираться с распиновкой разъема то вы можете подключиться к проводам которые идут на динамики в районе стойки задней двери, в том месте где они входят в дверь. Там их будет просто найти и это будет то же самое.

Скорее всего у вас активный сабвуфер, т.е. со встроенным усилителем, поэтому в нем обязательно будет «высоковольтный» на который нужно подать сигнал с динамиков. Выглядит этот вход как-то так. (Что делать если такого входа нет- читайте дальше!)

Подписан он может быть как «HI INPUT», «HI LEVEL», «SPEAKER IN», «SPEAKER INPUT». Тут главное не перепутать плюс с минусом при подключении проводов от динамиков ко входу усилителя. Потому что если вы перепутаете полярность то звука может вообще не быть, так как низкочастотный сигнал чаще всего записан одинаково и в левом и в правом канале, в случае противофазы сабуфер может просто невнятно гудеть и все.

Точно так же вы можете взять сигнал со штатной «головы» и в том случае если у вас не активный сабвуфер а отдельно сабвуфер и усилитель.

Редко, но иногда так случается что у усилителя или активного сабвуфера нет высоковольного входа. В этом нет ничего страшного, просто нужно докупить конвертер высокого уровня в линейный. Тогда вы подключаете провода от акустики в адаптер а от адаптера межблочным проводом запускаете сигнал в усилитель.

Вторая проблема с которой вы можете столкнуться при подключении сабвуфера или усилителя к штатной магнитоле это то что у многих современных заводских магнитол нет выхода на включение внешнего усилителя. В основном это касается новых европейских автомобилей, например VW, Audi. На «японцах» Toyota, Mazda, Nissan и других на магнитолах чаще всего есть выход +12в при включении магнитолы. Он может идти на питание антенны или других устройств, связанных с аудиосистемой. Он может не использоваться но скорее всего он есть в разъеме.

Так что если у вашей магнитолы есть такой выход от все просто. Подключаем этот выход на вход усилителя обозначенный REM (Remote). Это управление включением усилителя:

Что же делать если у магнитолы нет такого выхода? Для того чтобы сабвуфер выключался и не разряжал аккумулятор на стоянке вы можете подключить этот провод на так называемый провод «ACC» на замке зажигания. Таким образом сабвуфер будет выключаться когда вы будете выключать зажигание и уходить. Это не совсем корректно, так как когда вы будете запускать двигатель возможны хлопки в сабвуфере, но не смертельно.

А на тех же VW или Audi с 2005-го или позже годов выпуска часто нет такого провода как ACC, так как на этих машинах управление системой осуществляется по CAN шине. Если у вас такой автомобиль то есть очень простое решение — активный адаптер уровня сигнала, который помимо того что «переделывает» аудио сигнал высокого уровня в линейный, выдает сигнал на включение усилителя когда на входе у него появляется аудио сигнал. То есть вы включаете магнитолу, адаптер «видит» звуковой сигнал и включает сабвуфер.

Вот в общем и все сложности с которыми вы можете столкнуться при установке сабвуфера на штатную магнитолу. Удачи!

Как подключить сабвуфер к штатной магнитоле

Штатная акустическая система большинства автомобилей не оснащена сабвуфером. Лишь автомобили D класса, и то не всех марок, оборудуются боле или менее полной акустической системой. Поэтому большинство любителей качественного звука вынуждены либо радикально менять автомобильную акустику, либо пытаться встроить недостающие компоненты в имеющийся штатный вариант.

Можно ли подключить сабвуфер к штатной магнитоле – вопрос из разряда: «если нельзя, но очень хочется, то можно». Большинство специалистов в акустике сходятся во мнении, что подключить пассивный сабвуфер к магнитоле, конечно, можно. Только непонятно, зачем столько возни с незначительным результатом в финале.

Пассивный или активный

Выбор между пассивным и активным сабвуфером – это первое, что приходится делать, жаждущему добавить полноты звучания, автолюбителю. В чем отличие между этими двумя типами сабвуферов? Для начала, разберемся, а что такое сабвуфер? Это устройство, акустическая система, воспроизводящая низкочастотный диапазон звуков.

Кроме слышимого человеком диапазона, он также воспроизводит звуковые волны, имеющие частоту от 5 до 200 Гц – инфразвук. Те самые вибрации, заставляющие сердце биться в ритме с музыкой. Человеческое ухо плохо локализирует низкочастотные звуки, поэтому низкочастотный громкоговоритель может быть один, а не парный, как все остальные, и поместить громоздкий ящик в удобном месте, опять же, в отличие от динамиков, выдающих другие частоты, месторасположение которых четко оговаривается гуру от акустики.

Использование низкочастотных динамиков в качестве компонента акустической системы позволяет не только сделать звук более гармоничным и наполненным, подчеркнув басы, но и при удачном расположении, погасить неизбежно возникающие в результате интерференции в небольшом замкнутом помещении, стоячие волны, создающие эффект «грязного» звука.

По устройству сабвуферы бывают активные и пассивные. Активным называется устройство, включающее в себя, помимо НЧ громкоговорителя, усилитель и кроссовер. Пассивный сабвуфер не имеет никаких других устройств, кроме низкочастотных динамиков.

Обе системы имеют как плюсы, так и минусы:

Активный сабвуфер. Устройство, оборудованное усилителем и кроссовером, имеет более компактные размеры, встроенный кроссовер фильтрует частоты высокого и среднего диапазона, что облегчает согласование с остальной частью акустической системы. Собственный усилитель снимает нагрузку по выдаче низких частот с основного усилителя. Но, как все устройства «два в одном», активный сабвуфер имеет более низкое качество звучания.
Пассивный сабвуфер. Пассивный НЧ громкоговоритель более требовательный к размещению – чтобы добиться хорошего качества звучания басов, его придется попереставлять в поисках оптимального места. Параллельное подключение с основной широкополосной акустической системой излишне нагружает усилитель, и возможно будет являться причиной снижения мощности звука и динамичности звучания.

Какие варианты возможны

Учитывая, что дефолтные модели магнитол часто не оборудованы дополнительными линейными выходами, подключение может быть сопряжено с некоторыми трудностями.

Чтобы понять, насколько «все запущено», если вы не знаете модельные характеристики своего агрегата, демонтируйте магнитолу, и рассмотрите ее заднюю панель на предмет наличия линейных выходов. Красные и желтые (или белые) «тюльпаны» — разъемы RCA, маркированные буквами SW, именно то, что вам нужно. Впрочем, демонтировать магнитолу вам все равно придется – для организации подключения.

Дальнейшие действия зависят от того, что вы обнаружили.

Наличие штатного выхода на сабвуфер. Самый простой вариант – и сточки зрения, можно ли подключить сабвуфер к штатной магнитоле, и с последующим корректным функционированием акустической системы.
«Выхода нет…». Говорят, безвыходных ситуаций не бывает. Касается это и того случая, когда штатная автомагнитола не имеет выходов для подключения дополнительных внешних устройств. Схем, как подключить активный сабвуфер к штатной магнитоле в машине, существует несколько. Различаются они разной степенью геморройности процесса реализации, материало и финансово емкостью, а также результатом – качеством воспроизведения звука.

Подключить сабвуфер к магнитоле без усилителя можно от любой штатной колонки или через штатный разъем AUX. Более сложный вариант подключения потребуется, если в наличии имеется пассивный сабвуфер. Для нормального функционирования системы потребуется приобрести еще и усилитель. Чтобы подключить усилитель и сабвуфер к магнитоле, необходимо наличие акустического кабеля, длины которого, с учетом запаса на свободу облегания, должно хватить до установленного в салоне усилителя. При установке главное не перепутать «плюс» и «минус» динамика. В остальном, процесс и схема подключения аналогичны вышеописанным способам, например, через колонки.

Что в этом плохого

Прежде чем искать ответ на вопрос, можно ли подключить активный сабвуфер к магнитоле, и «пилить» начинку машины, стоит задуматься: а оно вообще вам надо? При подключении через штатный динамик, на усилитель (встроенный в сабвуфере, или отдельный) подается не прямой сигнал, а уже обработанный хиленьким встроенным усиливающим устройством штатного агрегата. Возникают искажения, которые сложно устранимы или неустранимы вовсе.

Для этого необходимо, чтобы усилитель был оборудован высокоуровневыми входами. Обычно, такие входы являются принадлежностью агрегатов нижнего уровня качества. Хотя и техника высокого класса иногда комплектуется входами для приема сигнала высокого уровня. Правда, там они являются запасным вариантом, на случай решения каких-либо нештатных ситуаций.

Если вы все-таки решили использовать штатное ГУ, то посмотрите, как подключить сабвуфер к магнитоле на видео.

Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта, Калина, Приора или Веста

АВТОВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

Схема подключения внешнего усилителя в автомобиле

Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
Протянуть массу (чёрный провод) с кузова на усилитель.
Подключить усилитель к сабвуферу и динамикам.
Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

На последнем пункте остановимся более детально.

Разъемы штатной магнитолы и ММС Лада

У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

Усилитель может имеет две группы входов:

линейный
вход высокого уровня

Подключение выполняем по любой из схем предложенной ниже.

Подключение усилителя к магнитоле через разъем ISO

Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

Подключение усилителя к магнитоле через разъем mini-ISO

Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

Далее рекомендуется использовать высококачественные экранированные провода.

Главное преимущество этой схемы подключения — высокое качество звука.

Схемы подключения сабвуфера

Напомним, на сайте вы можете найти другие полезные инструкции по тюнингу автомобилей Лада.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

Подключение сабвуфера к штатной магнитоле

Toyota Chaser 2000

Приветствую всех читателей моего отзыва. Выкладываю немного запоздавший летний пост об установке сабвуфера в «синий чайник», а также его дальнейшее подключение к штатной магнитоле.

Для начала немного теории:

В идеальной схеме, чтобы установить сабвуфер в автомобиль, необходимо:

1) Магнитола с выходом под саб — тюльпанами и отдельной регулировкой эквалайзера;

2) Сам сабвуфер, комплект аудио и силовых проводов, а также предохранитель.

Так как в моей машине стоит штатная рестайловая магнитола, с уже встроенным усилителем, а желания ее менять, как и наличия в ней выходов под низкие — нет, то остается два варианта:

1) Прикупить девайс, так называемый «High-low Impedance Adaptor», который вешается на пару колонок, обычно на задние и режет все частоты, кроме низких. Ну, а дальше от него тянутся тюльпаны к усилителю. А уже дальше пассивный сабвуфер цепляется к усилителю.

2) Использовать активный сабвуфер с наличием входа «High Imput», который позволит напрямую завести на него сигнал от колонок без преобразований.

Изначально я хотел установить штатный сабвуфер в заднюю полку от старших версий chaser-a. Мною уже был куплен комплект магнитолы с экраном (без встроенного усилителя), родного выносного усилителя, что живет под пассажирским сиденьем, самого блина, а также сеточки в полку под цвет моего салона. Но транспортная компания решила поиграть в футбол посылкой. В итоге у магнитолы в углу экрана образовался потек, а штатный усилитель при тестировании собранного комплекта оказался горелым. Огорчившись от такого результата — желания заказывать второй комплект не было, но был под рукой активный сабвуфер Mystery MTB-300A внушительных размеров (ширина 380 высота 375 длина 600) мм. За неимением иного выбора было решено ставить его.

Так как я не любитель резать штатную проводку и стараюсь каждую инсталляцию делать качественно и с возможностью отключения и приведения в стоковый вид — было решено купить два переходника Toyota — ISO, ISO — Toyota. Для того, чтобы у же в дальнейшем сделать ответвление от колонок на основании этой связки переходника — удлинителя:

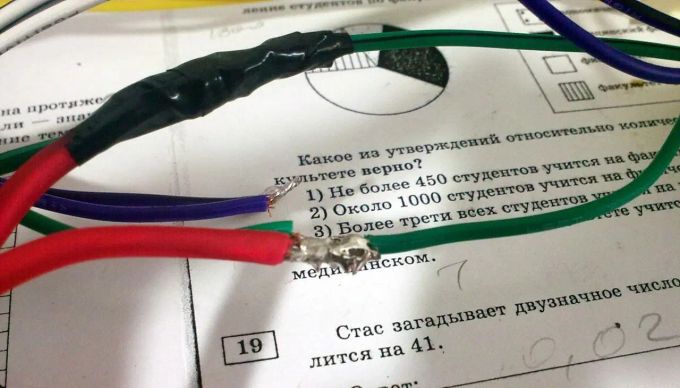

Итак, нам нужно взять штатный сигнал от задних колонок, а также сигнал от зажигания ACC для активации сабфуфера ( он же Remote кабель). По схеме, берем эти провода LR+, RR+, LR-. RR- и ACC от переходника и наращиваем на них провода.:

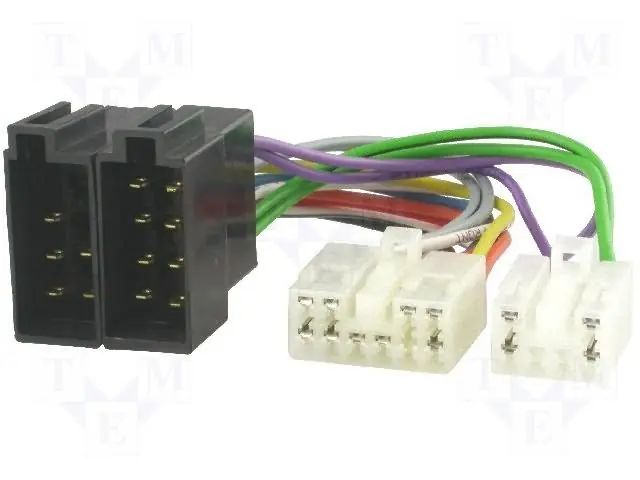

Для того, чтобы не искать провода и не собирать их по кусочкам, я купил установочный комплект проводов от фирмы AURA AMP-2208. В нем уже есть все необходимое.

Единственное, что докупил отдельно — это гофру, для дополнительной защиты проводов, а также более эстетичного внешнего вида. В итоге, после пайки и плетения косы получаем вот такой результат:

Осталось дело за малым — затестить, а потом проложить силовой кабель, вместе с только что сплетенной аудио косой. В chaser-е лучше всего вести кабели по левой (пассажирской стороне) порога. Также слева проще и продеть силовой кабель из под капота в салон, там есть резиновая заглушка. Я использовал проволоку и сам силовмой кабель, чтобы просунуть его из под капота в салон. Печку демонтировать не пришлось — все получилось и так. В дальнейшем разбирается порог, поднимается ковер и снимается задний диван — для протяжки новых кабелей. Сделав вышеописанное и подключив питания саба, согласно схеме в инструкции, получаем нужный нам результат.

Несмотря даже на внушительные размеры саба, я не думал, что он сможет прокачать салон. так как перед ним цельная металлическая спинка за диваном, а также топливный бак. Но, результат превзошел мои ожидания. Это бубнело отлично раскачивает даже на минимальных настройках. Так как я не любитель через-чур сильных басов, а в музыке люблю хороший баланс между средними, низкими и высокими частотами, магнитола была настроена следующим образом: BAS +3, TRE +2. На самом же сабе, крутилки выставил так:

На всю операцию ушло полдня, результат считаю успешным.

Как подключить сабвуфер в машину

Автомобильная акустическая система – это комплекс устройств, которые организуют звук в салоне, исходя из различных параметров: мощности колонок, амплитуды низких и высоких частот, чувствительности диапазонов и направлений звуковых потоков. Одним из важных элементов системы является сабвуфер – низкочастотный динамик, способный выдавать резонансные частоты в 20-880 Гц и выходить на пиковые мощности до 4500 Вт.

Все сабвуферы различают по способу установки: активные – с встроенным усилителем, пассивные – для подключения к источнику в компонентной акустике. Устройство в комплекте с усилителем не требует расчёта линейных параметров и может быть снабжено отдельным цифровым эквалайзеров; пассивный необходимо встраивать в систему, учитывая характеристики всех остальных динамиков (мидбасов и высокочастотных твиттеров).

По типу акустического оформления сабвуферы подразделяются:

Фазоинверторного типа – специальная конструкция короба, в которой предусмотрен специальный тоннель с обратным возвратом фронтальной звуковой волны и встроенным фазоинвертором. Преимущество состоит в подавлении шумов на высоких пиковых мощностях без потери диапазона чувствительности.
Бескорпусные универсальные (Frее Air) с открытым динамиком. Для его инсталляции нужна акустическая полка, либо подиум в зависимости от места установки. Открытые сабвуферы более компактны, имеют низкую посадочную глубину и обладают повышенной мощностью.
Бэндпасс с полосовым резонатором коаксиального типа – пассивный бас в закрытом корпусе с дополнительным среднечастотным динамиком, который выполняет функцию фазоинвертора: частоты разных диапазонов складываются в одну волну, образуя направленный звуковой поток. Бэндпасс выдаёт максимально широкий диапазон частот и глубину баса.
Закрытый корпус резонаторного типа «лабиринт» – сложная конструкция с разделением звуковых волн посредством ряда перегородок, расположенных внутри. Гарантирует звучание подчёркнутых низких басов при установке в места с малым объёмом (небольшой багажник, задняя часть кузова «хэтчбек»).

Важно знать! Независимо от конструкции короба и наличию усилителя каждый сабвуфер при подключении в аудиосистему автомобиля требует индивидуального расчёта параметров силовых акустических кабелей, конденсаторов и грамотного выбора места установки.

Как подключить активный сабвуфер в машине

Для подключения активного сабвуфера напрямую к головному устройству или магнитоле потребуется силовой акустический кабель (на аккумуляторную батарею), провода на линейный выход источника и «массу».

Отключить АКБ, сняв клемму «плюс».
Силовой кабель с диаметром большого сечения подключаем к контакту «плюс» на аккумуляторе.
В цепь на отрезке от клеммы АКБ монтируем предохранитель (номинал зависит от мощности сабвуфера 50-160А).
Минусовой вывод усилителя выводим на «массу» автомобиля, надёжно прикрепив к любой металлической части кузова. Это мост между GND сабвуфера и массой.
На магнитоле или головном устройстве находится линейный выход «Sub Out» со специальным разъёмом для коаксиальных акустических кабелей типа «тюльпан». Его подключают к разъёму «LINE-lN» на встроенном усилителе. Если вывод «Sub Out» на источнике отсутствует, то необходимо установить дополнительный адаптер на штатный линейный выход.

Как подключить пассивный сабвуфер в машину

Пассивный низкочастотный динамик можно встроить в систему через кроссовер без усилителя. При этом нужно учитывать номинальную мощность головного устройства: если линейный выход магнитолы 25 Вт, то максимальная пиковая мощность сабвуфера будет 250 Вт.

Кроссовер – это устройство с катушкой индуктивного типа, которое делит частоты по диапазонам на низкие и высокие. Бывают однополосные и многополосные (имеют несколько отдельных линейных потоковых выходов). Принцип работы устройства – распределение частот на каждый определённый динамик: низкие, средние и высокие идут соответственно на сабвуфер, мидбасы и твиттеры.

Подключение кроссовера к аудиосистеме выполняют по такой же схеме, как на активный бас: выходы источника звука «Оut Рut» соединяются по каждому отдельному каналу с помощью RCA кабеля. Пассивный кроссовер при этом подключают к штатному питанию 12 Вольт. Эффективность такого моста небольшая – на пиковых нагрузках колонки будут давать фон, а чувствительность не превышать стандартных значений.

Как подключить сабвуфер в машину с усилителем

Полноценная акустическая система с качественным звуком низких частот предполагает инсталляцию сабвуфера через отдельный усилитель с конденсаторами и кроссоверами на каждый канал. В этом случае выходной мощности любого штатного головного устройства в 25 Вт будет достаточно для установки динамиков средних частот премиум-класса и низкочастотника с пиковой нагрузкой в 1500 Вт. Качество резонансных частот обеспечат кроссоверы, а диапазоны чувствительности баса – усилитель.

Внимание! Мощная акустическая система с усилителем и сабвуфером даёт во время работы сильные перегрузки на бортовую сеть автомобиля – установка конденсаторов в монтажной цепи предохраняет от скачков напряжения.

Для монтажа понадобятся акустические кабели с RCA разъёмами, проводка с характеристикой минимального сопротивления в 2 Ом, пластиковые стяжки, хомуты и клеммы (концевики). Все компоненты можно приобрести в специальном комплекте для инсталляции автомобильной акустики.

Отключить аккумуляторную батарею.
Акустические кабеля подготовить к прокладке в технологических отверстиях из подкапотного пространства автомобиля, предварительно изолировав их в специальных трубках – попадание влаги на проводку недопустимо. Во время монтажа следят за местами сильных изгибов, чтобы в процессе эксплуатации проводка не перетиралась (при установке динамиков НЧ в двери).
Подключить усилитель, соблюдая полярность выходов согласно схеме.
Подсоединить RCA кабели от головного устройства к усилителю.
Подключить питание усилителя от АКБ (плюсовой выход).
Смонтировать проводку на кроссоверы и остальные динамики СЧ и ВЧ.
Соединить сабвуфер и усилитель, надёжно закрепив разъёмы типа «тюльпан» и провод на «массу».

Если все элементы правильно смонтированы, то звуковые каналы будут работать без помех.

Подробную инструкцию по монтажу всей системы смотрите на видео

Как подключить сабвуфер в машину без усилителя к магнитоле

Низкочастотный динамик можно подключать напрямую к магнитоле без усилителя только в двух случаях:

Головное устройство имеет отдельный линейный выход «Sub Out»
Мощность сабвуфера не превышает совокупной номинальной мощности всех динамиков мидбасов в 1,6 раз. Рассчитывается по формуле: сумма всех мощностей СЧ > 1*НЧ. Например, если в аудиосистеме 6 среднечастотных динамиков по 25 Вт, то сабвуфер должен быть мощностью не менее 150 Вт или два сабвуфера с подключением типа «прямой мост» по 75 Вт.

В противном случае фоновое качество звука будет низкое, а на пиковых нагрузках возникать гул, шумовые помехи.

Инструкция к схеме подключения:

Все линейные выходы расположены на задней стенке магнитолы. Вывод «Sub Out» подключается с помощью акустического кабеля RCA к сабвуферу напрямую.
Силовой провод прокладывается под обшивкой от АКБ (плюсовая клемма) через колбу с предохранителем к питанию динамика НЧ.
Минусовой выход от магнитолы на «массу» заземляется на кузове.
Если на ресивере нет разъёмов RCA, то можно воспользоваться выходами «НI-Inрut».

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

- U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
- I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
- KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
- n – число независимых каналов устройства.

Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.

Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.

Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.

Неправильно установленная полярность на линейных выходах – сабвуфер не включается.

Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.

Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.
