Подключить датчик движения на свет через выключатель

Схема подключения датчика движения для освещения

Содержание

  1. Что вам понадобится
  2. Процесс установки датчика движения
  3. Полезные материалы

1. Что вам понадобится

  • Датчик движения
  • Электропровод
  • Длинногубцы или тонкогубцы
  • Отвертка
  • Инструмент для снятия изоляции
  • Дрель
  • Дюбель-гвозди

2. Процесс установки датчика движения

Определяемся с местом установки

Корректная работа датчика движения зависит не только от правильной схемы подключения, но и от места его установки. В зависимости от угла охвата устройства монтируйте его в таком месте, чтобы в зону действия входили возможные места появления человека. Если вход в помещение один, датчик устанавливают напротив входа. Если входа два, датчик размещают на потолке. В этом случае угол охвата прибора должен составлять 360°. Кроме того, следует соблюсти еще несколько важных правил:

  • в зоне действия устройства не должно быть приборов, которые имеют электромагнитное излучение (иначе помехи могут нарушить его работу);
  • на датчик не должен быть направлен поток воздуха от кондиционера или вентилятора;
  • устройство должно находиться как можно дальше от отопительных приборов;
  • на корпус не должен падать прямой свет (если датчик устанавливается в помещении с окном, важно настроить его включение только в темное время суток).

Выполнение перечисленных требований поможет избежать ложных срабатываний или, напротив, исключит несрабатывание датчика, когда потребуется включить освещение.

Совет: если в вашем доме есть животные, и вы хотите избежать срабатывания датчика при их появлении в зоне действия, заранее выберите приемлемый для себя вариант. Либо вы будете регулировать чувствительность датчика, устанавливая минимальное значение для срабатывания, либо сразу купите модель с функцией игнорирования животных. Такие устройства не реагируют на движущиеся объекты весом менее 10 или 25 кг.

Подключаем датчик движения

Прежде чем рассматривать схему подключения датчика движения для освещения, необходимо его разобрать. Открутите с помощью отвертки заднюю панель корпуса – внутри вы увидите колодку для присоединения проводов. Стоит отметить, что процесс монтажа этого устройства чем-то схож с установкой выключателя. То есть выполняется электрическая цепь с последовательно включенным в нее светильником, а датчик замыкает или размыкает эту цепь, включая или выключая освещение. И в самом деле – в процессе нет ничего сложного. Во-первых, на колодке имеются обозначения для присоединения проводов: N – нулевой провод, L – фаза, L со стрелкой (или А) – клемма для соединения с осветительным прибором. Во-вторых, схему подключения датчика движения производитель показывает на корпусе устройства или в инструкции. Нужно лишь выбрать оптимальный способ установки. Мы опишем два наиболее распространенных.

Вариант 1: подключение через осветительный прибор. Это довольно простой и удобный способ, который не требует доступа к распределительной коробке. Отлично подходит для тех мест, где человек находится недолгое время: на крыльце, лестничной площадке, в кладовой и т.д. Устройство здесь работает следующим образом: свет включается при появлении человека в зоне действия, горит какое-то количество времени, пока есть движение, и выключается при отсутствии движения. Это очень удобно – человеку не нужно нажимать на выключатель, например, если заняты руки.

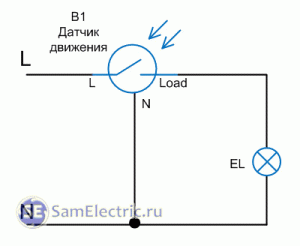

Пример схемы подключения датчика движения для освещения без выключателя

Как выполняется подключение. От клеммы L напрямую к фазе ведется провод. От клеммы N – нулевой провод, который идет также к осветительному прибору. От клеммы A провод идет к осветительному прибору

Вариант 2: подключение через выключатель. Этот способ чуть сложнее, но в ряде случаев считается более эффективным. К примеру, датчик движения устанавливается на кухне. Человек заходит в помещение – включается свет, человек садится и не двигается – через какое-то время свет выключается. Согласитесь, не очень комфортно. Именно для таких ситуаций, когда свет должен гореть без постоянного движения объекта, нужна дополнительная возможность управления освещением – установка трехпозиционного выключателя.

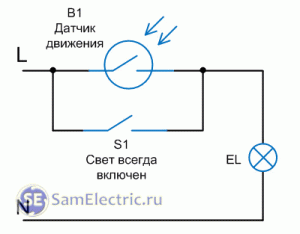

Пример схемы подключения датчика движения для освещения с выключателем

Как выполняется подключение. От клеммы N, как и в предыдущем случае, нулевой провод отходит в распределительную коробку к нулевому проводнику. Там идет разводка на осветительный прибор. От клеммы L фазный провод идет к трехпозиционному выключателю и подключается к клемме, которая отвечает за среднее положение клавиши. Именно в этом положении управление освещением будет осуществляться датчиком движения. От клеммы A идет третий провод, который соединяет датчик движения и осветительный прибор. В свою очередь от осветительного прибора на выключатель идет провод к клемме с верхним положением клавиши. В таком случае управление освещением осуществляется с помощью выключателя. Нижнее положение клавиши – это выключение света

Крепим датчик

После выполнения монтажа в соответствии со схемой подключения датчика движения следует собрать корпус прибора и закрепить его на стене или потолке. В выбранном месте просверлите отверстие (или два – в зависимости от способа крепления корпуса), вставьте туда дюбели и закрепите устройство с помощью саморезов. Если корпус поворотный, направьте его на предполагаемую зону действия. Готово – осталось только настроить и протестировать прибор.

Выполняем настройку

Стандартно у датчика движения есть три регулятора: освещенность, время и чувствительность. С их помощью прибор настраивают для корректного срабатывания практически под любые условия эксплуатации. Настройка большинства моделей идентична. Важно, что делается она при выключенном освещении. Регулятор чувствительности следует повернуть до упора по часовой стрелке, а регулятор времени – до упора против часовой стрелки. Для настройки на тестирование датчику может потребоваться около минуты. После этого выполните проверку: выходите и входите в помещение либо в зону действия датчика, если он установлен на улице. Датчик должен включать свет и выключать его. Важно, чтобы между тестами проходило более 5 секунд. После этого вы можете настраивать чувствительность и время срабатывания так, как вам нужно. Поворачивайте регуляторы и тестируйте – методом проб и ошибок вы точно подберете комфортный для вас режим работы датчика. Подробное руководство по настройке вы найдете в инструкции и без проблем справитесь с этой задачей.

Будьте уверены – правильный монтаж и настройка, а также подходящая схема подключения датчика движения избавят вас от проблем во время эксплуатации. Свет будет включаться при вашем появлении в зоне работы устройства и отключаться, как только вы покинете ее. В этом и заключается принцип корректной работы прибора, который служит для удобства и экономии. Можно снизить расход электроэнергии на 50 – 70%. Если вас заинтересовала возможность установки датчика своими руками, купить его вы можете в нашем интернет-магазине уже сейчас.

Как для освещения с выключателем сделать автоматическое срабатывание датчика движения по схеме: примеры, варианты

С ростом уровня комфорта появляются новые технологии для облегчения жизни. Датчики движения – как раз такие приборы. Они экономят электроэнергию, так как работают периодически, срабатывая на перемещение.

  1. Как работает выключатель с датчиком движения
  2. Разновидности
  3. Акустические
  4. Инфракрасные
  5. Ультразвуковые
  6. Микроволновые
  7. Как выбрать место установки для автоматического сенсорного ДД
  8. Схема освещения
  9. Настройка ДД
  10. Полезное видео

Как работает выключатель с датчиком движения

Датчик движения работает по следующему алгоритму. Когда в зоне видимости сенсора отсутствуют движущиеся объекты, цепь разомкнута. При попадании в зону наблюдения человека срабатывает датчик, который замыкает контур питания.

Читайте также  Как подключить камеру с тремя проводами?

Цепь остается замкнутой, пока в области видимости сенсора происходит перемещение. Когда движение в зоне видимости прекращается, происходит размыкание контура и выключается свет.

Сенсоры движения устанавливаются в различных зонах:

  • коридоры квартир, лестничные площадки;
  • гаражи, сараи, кладовые помещения;
  • туалеты и санузлы;
  • коттеджи, которые включают в себя систему «умный дом».

Устройства, оснащенные датчиком движения, бывают частью охранной системы.

Преимущества датчиков движения:

  • экономия электричества;
  • удобство;
  • безопасность.

Недостатки:

  • если нет движения, свет выключится даже в присутствии человека;
  • реакция на животных;
  • сложности в установке;
  • высокая цена.

Разновидности

Классификация датчиков движения происходит по сенсору. Каждый из видов устройств работает на определенном физическом законе, но итог одинаков. Существуют акустические, инфракрасные, ультразвуковые и микроволновые сенсоры.

Акустические

Акустический датчик движения срабатывает на звуковые волны — звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы используются в коридорах и в дополнение к другим сенсорам. В одиночку ставить в частном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые популярные, так как стоят недорого, обладают широким углом обзора и просты в регулировке.

Инфракрасные датчики движения реагируют на тепло человека. Недостаток – могут реагировать на тепло животных или нагретые радиаторы.

Настройка таких приборов проводиться аккуратно, лучше мастером, чтобы в зону действия не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые сенсоры похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Применяются редко, из за негативного влияния на здоровье человека.

Микроволновые

Микроволновые датчики реагируют на движение человека или животного. Чувствительные сенсоры применяют в охранной системе, за реакцию даже на движение за стеной или перегородкой. Такой тип выключателей нельзя использовать дома, они больше подходят для открытых территорий, парковок. Недостаток – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Существует особый вид датчиков – это комбинированные устройства. В них сочетается несколько способов детекции. Надежны, но стоят дорого.

Как выбрать место установки для автоматического сенсорного ДД

Существуют выключатели со встроенным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они монтируются в стену. Разобранный комплект или приобретенные отдельно сенсоры устанавливаются на стене и на потолке. Это большое преимущество, так как охват территории больше.

Есть широкоугольные и круговые детекторы. Они стоят дороже и рассчитаны на полный охват. Круговых детекторов понадобиться больше, здесь все зависит от расчетов комнаты.

Для маленькой комнаты с одной дверью хватит одного датчика с узкой направленностью. Главное настроить устройство на работу и навести его на вход.

При монтаже следует тщательно изучить паспорт прибора. У сенсеров есть «слепая зона» по высоте, что важно при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения. Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы.

Схема освещения

Для датчиков, которые крепятся на стену, нужно выбрать угол обзора таким образом, чтобы как можно большая площадь была охвачена. Оптимальная высота для установки – 2,4 м. Для такой высоты даже устройства с углом 15-20 градусов охватят большую площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки напрямую зависит от указанных в паспорте характеристик, на которые рассчитано данное устройство. Важно, чтобы рядом с датчиком не было осветительных приборов, которые будут мешать корректной работе. Также вблизи должны отсутствовать кондиционеры и отопительные приборы, на которые может среагировать датчик.

Настройка ДД

После установки сенсор следует настроить на работу в конкретном помещении. Для регулировки на корпусе имеются специальные поворотные регуляторы. Нужно отрегулировать угол наклона – точных рекомендаций по установке нет, так как все зависит от модели и от высоты, на которой будет датчик. Важно, чтобы сенсор контролировал как можно большую территорию.

Следует отрегулировать чувствительность прибора. Это сложная настройка, от которой зависит, будет ли включаться сенсор из-за мелких и средних животных. Как правильно настроить датчик – сначала нужно выставить минимальное значение.

Посмотреть срабатывание на человека и животных. По мере необходимости понемногу увеличивать чувствительность и доводить до нужных значений.

Время задержки – еще один параметр, который нужно установить. В описании прибора указаны минимум и максимум модели, исходя из этих данных, и выбирается положение. Варьируется от 0 до 10 минут.

Уровень освещенности относится к регулированию приборов с фотореле. Не в каждом приборе оно имеется, поэтому такая настройка относится лишь к некоторым моделям. При включении регулятор нужно установить в максимальное положение. Вечером при необходимости дополнительного освещения регулятор поворачивается к минимальному положению, пока лампочка включается.

Регулировочные рычажки находятся на лицевой или тыльной стороне корпуса. Они подписаны – SEN (чувствительность), Time (время задержки), LUX (уровень освещенности).

Выключатель с датчиком движения – это устройство, которое помогает экономить электроэнергию. При движении вблизи сенсора включается свет. Они устанавливаются в разных комнатах квартир и частных домов, а также в гаражах или кладовках. Умное освещение включит и выключит свет, даже если человек забыл это сделать.

Полезное видео

Схема подключения датчика движения через выключатель или без него

Чтобы автоматизировать освещение в неудобных местах, правильно будет поставить светильник с датчиком движения. Его можно установить в коридоре, подъезде или возле калитки – везде, где постоянное освещение не нужно. В этой статье можно найти схему подключения датчика движения для освещения и способы его монтажа.

Основные функции

Как работает датчик движения? Упрощенно, процесс выглядит так:

  1. У сенсора есть обозримое поле. Оно указывается в документации, и сенсор устанавливается в соответствии с ним.
  2. Когда в поле попадает движущийся объект, сенсор передает импульс в головное устройство.
  3. ГУ подает сигнал на лампочку, и включается свет.

Принцип работы большинства моделей движения основан на определении освещенности обозримого поля. Если оно ниже заданной точки (например, стоит человек), то реле замыкается и ток идет к осветительному прибору.

Более продвинутые модели работают на ИК сенсоре, от чего их способность к определению куда выше.

Инфракрасный датчик движения для включения света работает так:

  1. Человек постоянно испускает ИК (тепловое) излучение. Попадая в обозримую область, начинается процесс определения.
  2. Тепловое излучение попадает на собирающую линзу (иногда устанавливают линзу Френеля). Она собирает сразу несколько пучков излучения и концентрирует их в 1.
  3. Пучок света попадает на ИК сенсор и отправляет импульс на ГУ.
  4. От ГУ электрический ток идет в лампочку.

Принципиальной разницы между тем, как подключить инфракрасный датчик движения или световой — нет. Они устанавливаются одинаково и вы можете использовать нижеизложенные инструкции для любого сенсора. Удобно то, что покупать готовый заводское устройство не понадобится.

Датчик движения можно сделать своими руками из сенсора и отдельно купленного (или собранного) ГУ.

Принципиальные электрические схемы подключения

Итак, осталось понять, как подключить датчик движения для освещения. Ниже представлены принципиальные схемы для основных сборок.

Простая схема с выключателем

Такая схема датчика движения удобна, если ДД используется не постоянно, а только ночью. Собирается она так:

  1. Ноль соединяется с N контактом сенсора и дальше идет на лампочку.
  2. Фаза идет на аналогичный контакт сенсора, а в разрыв ставится выключатель и соединяется с 3 контактом.
  3. Параллельно провод подключается и к фазе лампочки.
Читайте также  Как подключить gps трекер в машине?

Так как ток идет через выключатель, в неактивном положении датчик работать не будет. У схемы только 1 минус: долгое время запуска. После стартового включения, сенсор около 30 секунд будет «приходить в себя».

На 2 провода

Перед тем, как подсоединить датчик движения на 2 провода учтите, что он монтируется в подрозетник или коробку для выключателя. В целом и его подключение мало отличается, так как электрическая часть очень похожа.

Этот ДД лучше питать отдельной линией, и заранее поставить автомат в щитке. От него пустите двухжильных провод с сечением 1,5 миллиметра – сильной нагрузки точно не предвидится. Устанавливают ДД на высоте от 120 до 200 сантиметров, на противоположной входу стороне.

Монтировать кабели лучше в отдельной коробке, чтобы он не путался с остальными. Итак, теперь можно рассмотреть подключение:

  1. На лампочку пускается трехжильных провод.
  2. Теперь нужно соединить ноль лампочки и автомата, и землю, если предусмотрена.
  3. Фаза от автомата идет на ДД, а затем на светильник. На корпусе клемма для лампочки помечен кружком с крестиком.
  4. К контакту «L» подключите ноль от автомата.

Все, ДД подключен к сети и может работать. Только учтите, что двухпроводной тип скверно функционирует с LED лампочками. Даже невооруженным глазом можно заметить мерцание.

Подключение трёхконтактного ДД

Как правильно подключить датчик движения с тремя контактами? На самом деле, сложного здесь ничего нет, если придерживаться инструкции:

  1. Откройте заднюю крышку датчика и посмотрите на контакты. Они помечены так L (фаза), N (ноль) и L (выходная фаза). В некоторых случаях «L » обозначается, как «А».
  2. В коробку заводится трехжильные кабели от щитка, осветителя и ДД.
  3. Фаза идет на контакт L на ДД.
  4. Ноль на проводах ДД, автомата и светильника скрутите вместе – он общий.
  5. Провод от контакта «L » идет на фазу светильника.

На этом подключение трехпроводного датчика движения для освещения окончено.

На несколько сенсоров

Схема подключения нескольких датчиков движения к лампочке тоже не должна пугать. Здесь используется параллельное соединение, то есть: L идут на L, N на N.

На этом рисунке изображено стандартное подключение. Входная фаза идет на соответствующие контакты ДД (L), как и ноль. Параллельно от выходной фазы нужно пустить провод на лампочки.

Заметьте, что схема возможна только в трехпроводными ДД, так как у них есть контакт выходной фазы.

Схема с пускателем или контактором

Для управления мощными светильниками (выше 1 киловатта), обычного ДД не хватит. От больших токов он просто сгорит. Здесь нужен магнитный пускатель, схема с которым выглядит так.

При этом работает система очень просто:

  1. К датчику сетевые провода подключаются, как обычно.
  2. В разрыв между фазой и лампочкой ставится выключатель.
  3. С выходной фазы датчика идет подключение к катушке пускателя.

Получается, что между пускателем и ДД прямого контакта нет и большую нагрузку на себя берет первый (гальваническая развязка).

Ошибки установки и подключения

Осталось только рассмотреть основные ошибки, чтобы не допустить их во время монтажа:

  1. Самопроизвольное срабатывание. В целом ДД может реагировать даже на покачивающиеся стволы деревьев. Это проблема в настройке.
  2. Лампочка сразу включается после выключения. Нужно проверить подключение светильника – контакт с патроном. А вообще, эта проблема характерна для ламп накаливания, так как они гаснут с задержкой, и сенсор ловит остаточное ИК излучение.
  3. Потолочный датчик поставили на стену или наоборот. У разных видов ДД отличается обозримое поле.

Схема Подключения Датчика Движения С Выключателем

Когда вы проходите рядом изменяется частота. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач.


В конструкции каждого датчика имеется электронная схема, которую необходимо подключить к домашней электросети.

На нашем сайте есть подборка статей, посвященных выбору, установке и использованию датчиков движения для освещения. Плавность регулируется в широких пределах, и процесс длится несколько минут.
Как подключить датчик движения. Три схемы подключения.

Хочу отметить, что существует датчики с углом обзора на градусов. Причем заходит на контакт L, а выходит с контакта N.

Если кабель многожильный, то используют втулочные наконечники.

Регулировки учитывают расстояние до движущегося объекта и его размеры. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Выглядит это следующим образом.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в В. Схема подключения На фото схема подключения датчика движения для освещения На снимке схема подключения датчика движения через выключатель Схема подключения прожектора с датчиком движения на фото Схема подключения инфракрасного датчика движения Способы подключения Подключение датчика к просто лампочке — наиболее частый вопрос, беспокоящий владельцев, решивших подключить автономное освещение.

Датчик Движения

Достоинства и недостатки

Монтаж датчика движения зависит от способа установки и расценок компании, которая предоставляет услуги. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.

Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Обычный выход «А» остается пустым.

Как настроить ДД для освещения? В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask имеющий угол обзора гр.

Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Эти датчики совмещают в себе несколько технологий для уточнения результата.
Как подключить датчик движения и выключатель . ( 2 нагрузки ).

Схемы подключения

На фото: варианты подключения устройства Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей: К ДД приходит кабель питания и выходит на осветительный прибор.

Первый генерирует сигнал высокой частоты, второй их принимает.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Есть смысл посмотреть для совершенствования практики. Регулирование происходит в диапазоне от минимального до максимального показателя.

Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных?

Как собрать ИК-датчик движения своими руками? Настройка и регулировка датчика После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Брак и неправильные условия эксплуатации К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Если вам не хватает мощности датчика — используйте промежуточное реле и магнитный пускатель с катушкой на В.

Читайте также  Как подключить дополнительные колонки к музыкальному центру?


Затем происходит подсоединение нагрузки A, красный у датчиков и фазы L, коричневый у лампы. Контактные Самый простой вариант датчика движения — использовать концевой выключатель или геркон. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Лампочка соединяется с фазой через провод. Первым потенциометром можно выставить требуемые параметры задержки на отключение то есть после того, как лампа загорится, она погаснет только по истечении заданного времени. Схемы подключения: 4 примера Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Подключение приборов допускается в условиях нормальной окружающей среды.

Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Как подключить датчик движения

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Еще один вариант изучения схемы — посмотреть ее на корпусе самого устройства. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор.
Как подключить датчик движения вместо выключателя Специализированная схема подключения

Датчик движения – схема включения с выключателями

Сегодня в этой обзорной статье рассмотрим различные схемы включения датчика движения. Если вы купили такой датчик, то проще всего подключить его по схеме, приведенной в инструкции (в конце этой статьи). Схемы, приведенные в этой статье, в полной мере относятся и к датчикам освещённости, ведь с точки зрения электрического подключения они не имеют отличий.

Но существуют расширенные схемы подключения, которые добавляют функциональности.

Отличия датчика движения от обычного выключателя

Датчик движения можно представить как обычный выключатель освещения, у которого есть пять отличий от обычного выключателя.

  1. Место установки. Тут всё понятно.
  2. Нельзя менять местами выводы, в отличие от обычного выключателя.
  3. Датчик движения так же, как и обычный выключатель, рвёт фазный проводник, но к нему необходимо подключить ещё один провод – нулевой.
  4. Обычный выключатель реагирует на руку, датчик – на движение в его зоне работы.
  5. Выключатель выключается от руки, а датчик движения – через определенное время.

Схемы включения датчика движения

Схема включения датчика движения или освещения – классический вариант.

Тут пояснений особых не требуется, всё как с подключением обычного одноклавишного выключателя. Если необходимо отключить функционирование датчика, но сделать так, чтобы освещение было постоянно включено, то используется схема включения с параллельным выключателем:

Подключение датчика движения или датчика освещенности с дополнительным параллельным выключателем

Нулевой провод и обозначения выводов для простоты на схеме не показаны. Как видно из пояснения на схеме, такой дополнительный выключатель пригодится, когда необходимо, чтобы на лампу освещения постоянно подавалось напряжение, независимо от движения в контролируемой зоне.

Достаточно выключить выключатель – и лампочка потухнет или сразу, или после автоматического отключения датчика. Расширенное подключение датчика движения содержит два дополнительных выключателя.

Расширенное управление датчиком движения или освещенности – через выключатель S2, и с выключателем S1 параллельно.

В этой схеме подключение датчика движения делается через дополнительный выключатель, который полностью отключает схему. Это нужно, например, для тех случаев, когда освещение вообще не требуется, но отключать автоматический выключатель на данную группу освещения нецелесообразно.

На практике последняя схема является наиболее предпочтительной. То есть, к датчику движения нужен выключатель из двух клавиш, который наиболее полно реализует все запросы пользователя.

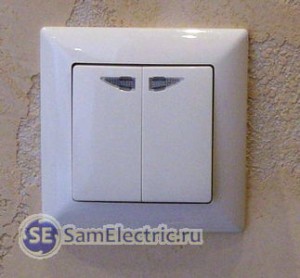

Для реализации такой схемы требуется обычный двухклавишный выключатель, можно с подсветкой:

Выключатель для управления датчиком движения

Производители не рекомендуют использовать схемы с дополнительной автоматикой из-за возможного частого включения датчика.

По той же причине не рекомендуется использовать люминесцентные (энергосберегающие) лампы с датчиком движения – при частом включении-выключении снижается срок службы таких ламп. Хотя, как показывает практика, всё прекрасно работает, и срок службы фактически не уменьшается. Ведь фактически режим работы соответствует режиму работы лампы с обычным выключателем.

Если необходимо контролировать движение на большой площади, то читайте статью на СамЭлектрик Датчик движения на больших площадях. Если вам интересна схема и инструкция к датчику движения, её можно посмотреть в статье про устройство датчика движения.

А как подключить датчик движения – смотрите здесь.

Алексей Рубанов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с ремонтом автомобилей. Уверен вы найдете для себя немало полезной информации. С уважением, Алексей Рубанов.

Понравилась статья? Поделиться с друзьями:
Avtoshkola-Rodina.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
