Подключение аукс на форд фокус 2

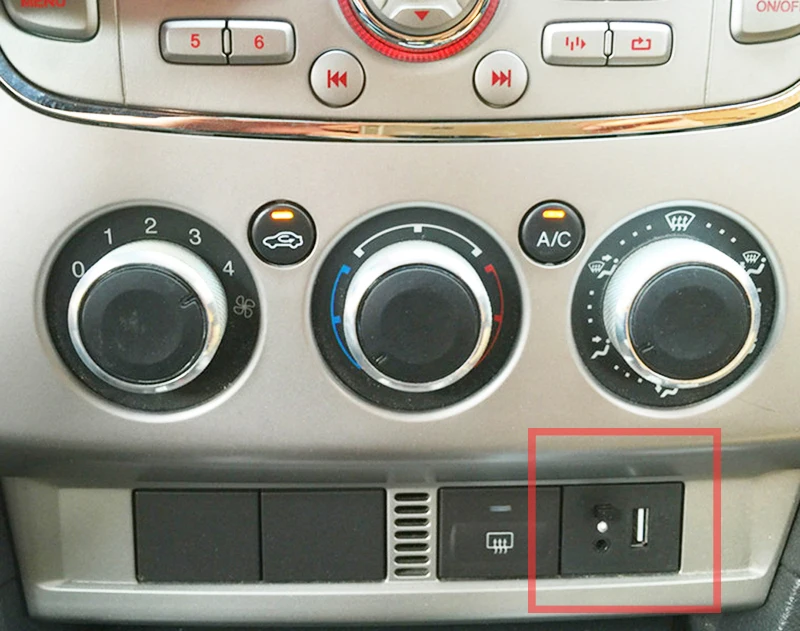

Где находится AUX выход и как подключить разъём в Форд Фокус 2

Ищите и найдете, только должен быть именно такой как на фото, не перепутайте с разъемом отключения подушек безопасности.

Подключаем заранее купленный разъем AUX, в него вставляем заранее сделанный шнурок с двумя джеками. Скажу сказу что у меня порван чехол на рычаге переключения коробки передач, поэтому и получилось легко так и далеко вывести шнукок пряз за сиденье, aux для форд фокус 2 можете вывести и просто в ноги пассажира, или же оставить его в бордачке! Ставим на место бордачек, включаем AUX на магнитоле, подключаем телефон и наслаждаемся музыкой!

Всем спасибо Кстати небольшой бонус этой конструкции Когда телефон подключен и играет через него музыка на магнитофоне, то система работает как хэндс фри: Подключаем Aux для форд фокус 2 разъем.

На этом работа завершена. Такой разъем можно поместить в любое удобное место на панели или в салоне авто.

Выводим AUX порт под панель кондиционера. Сборка производится в обратной последовательности. Проверьте натяжение ремней.

Верно натянутый ремень должен поворачиваться на 90″ от усилия пальцев Н. Если ремень слабо натянут растянулся за все время эксплуатацииего нужно сменять.

aux для форд фокус 2 Проверьте состояние ремней наружным осмотром. Если на ремнях обнаружены признаки сильного износа, продольные или поперечные трещинкы, отслоение резины ка Бмв, Daimler, Форд и VW проявили, как будут смотре Консорциум автопроизводителей BMW Group, Daimler AG, Volkswagen и Ford представил дизайн собственной сети зарядных станций Ionity, развернуть которую планируется вдоль основных европейских магистралей.

Каждый комплекс будет отличаться парящей крышей и простыми конструкциями с открытым светлым пространством.

Основой зарядной станции станет световой Смена ремня грм форд фокус — подробная аннотация Согласно заводской документации производитель установил регламент по подмене ремня ГРМ автомобиля Форд Фокус первого поколения с движком Zetec-E, каждые км пробега.

По собственному опыту скажу, что смена роликов и ремня хотя может быть по такому пробегу, если ремень заводской, но не позднее, п И так включите магнитолу, нажмите AUX и подключайте aux для форд фокус 2 ней провод. Проверяем все ли работает, получаем кучу эмоций. Иногда для работы AUX недостаточно его просто вставить, в некоторых случаях необходимы танцы с бубном: Протягивайте провод в бардачок и закрутите бардачок обратно.

Собираем все обратно. Разбираем фишку Вынимаем панель Если кто-то хочет большей аккуратности и не нравится, что кабель болтается в бардачке, то возьмите кабель на маму и выводите под блок климат-контроля: Открутите два болта, которые под блоком климата и вынимайте панель с кнопками если они aux для форд фокус 2.

Выдергивайте любой разъем из пустого слота, провода что к подходят к пустым слотам неактивны так что их можно просто спрятать. Пустой слот Если кто-то хочет большей аккуратности и не нравится, что кабель болтается в бардачке, то возьмите кабель на маму и выводите под блок климат-контроля: Приятного пользования!

Как подключить аукс на Ford Focus 2

Инструкция по эксплуатации

Штатная магнитола Ford Focus 2 6000CD врубается отдельной кнопкой, допускается прослушивание музыки при отключенном зажигании. Интегрированный таймер автоматом выключит устройство через 60 минут работы. Корректировка громкости проигрывания делается вращением ручки, расположенной в центре передней панели магнитолы.

Боковые кнопки позволяют выбирать режимы работы, регулировка характеристик делается через встроенное меню, которое вызывается нажатием на кнопку Menu. Для перехода меж разделами употребляются повторные нажатия, изменение значения производится правой кнопкой с символикой в виде треугольника. В руководстве приведен ручной и автоматический метод поиска радиостанций, обнаруженная частота записывается в ячейки памяти.

Как подключить Aux

Разъем Aux позволяет подключать наружные проигрыватели, коммутация осуществляется кабелем с разъемом поперечником 3,5 мм. Для начала работы устройство переводится в режим трансляции сигнала через штекер Аукс.

Переключение треков возможно только через меню внешнего устройства, для регулировки громкости звучания используется регулятор магнитолы или корректор громкости на проигрывателе.

Если на магнитоле не предусмотрено гнездо Aux, то владелец может самостоятельно доработать конструкцию:

Демонтировать головное устройство, для снятия корпуса понадобятся 4 специальные пластины, которые вставляются в пазы на фронтальной панели.
Отсоединить штекеры от разъемов, а затем найти контакты, отвечающие за коммутацию порта Aux.
Подсоединить к контактам кабели (при помощи самодельного разъема), проводка выводится к месту установки коммутационного гнезда. Владельцу необходимо приобрести разъем, который устанавливается в полости перчаточного ящика или на заглушках панели приборов (в удобном для доступа месте).
Установить на штатные места детали, а затем протестировать совместную работу устройств.

Как включить Bluetooth

Чтобы включить Bluetooth на головном устройстве, потребуется выполнить действия:

Активировать питание мультимедийного центра.

Нажать несколько раз на кнопку с надписью Menu, что позволит войти в режим программирования функций магнитолы (раздел ADV Menu).

Коротко нажать на правую кнопку перемещения по разделам, на дисплее появится текст TA Local.

Затем выполнить серию коротких воздействий на клавишу Menu. Кнопка нажимается до момента отображения на дисплее надписи BT OFF, указывающей на отключенное состояние блока беспроводной связи.

Нажать на клавишу перемещения по разделам справа на панели. На дисплее включится текст BT On, затем будет выход из режима программирования нажатием на кнопку Menu.

Соединить телефон и головное мультимедийное устройство по каналу беспроводной связи.

Если устройство не включается, то необходимо проверить наличие контроллера в магнитоле, поскольку часть машин Ford не оснащены модулем беспроводной связи. Возможна доработка головного устройства путем установки конвертера сигнала, поскольку конструкция магнитолы содержит элементы для поддержки Bluetooth. В процессе модернизации магнитолы устанавливается микрофон, позволяющий вести разговор по телефону в режиме «свободные руки».

Инструкция по эксплуатации и схема подключения штатной магнитолы на Ford Focus 2 6000CD

Штатная магнитола Ford 6000CD по инструкции не предназначена для подключения внешних накопителей и проигрывателей файлов. Владельцы автомобилей Ford самостоятельно дорабатывают оборудование, что позволяет расширить мультимедийные возможности проигрывателя. Модернизация изделия требует знаний электроники, при неаккуратной доработке возникает риск необратимого повреждения элементов конструкции магнитолы.

Технические характеристики

Оборудование оснащено корпусом стандарта 2 Din, фронтальная часть магнитолы имеет декоративную рамку, позволяющую вписать устройство в центральную часть панели приборов. Магнитола оснащается 4-канальным усилителем с поддержкой регулировки баланса между передними и задними каналами. Предусмотрена установка привода лазерных компакт-дисков стандарта CD, на дисплее отображается сопроводительный текст, записанный на носителе.

Радиоприемник поддерживает прием средних и длинных волн, а также ультракоротковолнового излучения. Радиостанции записываются в память устройства, для вызова каналов использованы 6 кнопок. Прибор подсоединяется к сети автомобиля, предусмотрен защитный предохранитель (срабатывает при перегрузке или коротком замыкании). Часть магнитол оснащается блоком беспроводной связи Bluetooth, предусмотрена возможность самостоятельной установки штекера Aux.

Функции

защита изделия от кражи цифровым паролем;
отображение времени и даты на экране;
регулировка низких и высоких частот;
воспроизведение компакт-дисков и композиций в формате MP3;
случайное воспроизведение и повтор мелодии;
прием радиостанций в 3 диапазонах;
отображение на дисплее дорожной информации RDS;
возможность подключения мобильного телефона (если в магнитоле есть Bluetooth);
коммутация внешних устройств через порт Aux (требуется доработка оборудования).

Схема подключения

Схема подключения автомагнитолы 6000 CD предусматривает использование квадратного разъема, разделенного на несколько секций. В верхней части расположены 8 контактов для коммутации громкоговорителей (с учетом полярности). Центральный ряд контактов верхней части штекера предназначен для соединения с цифровой шиной автомобиля и подачи отрицательного питания (2 пина). Если владелец подключает только один минусовой кабель, то оборудование работать не будет.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать. Перейти к тесту »

Левый вертикальный ряд контактов в верхней части предназначен для работы подсветки кнопок и подачи положительного питания (постоянного и при включении зажигания). Распиновка магнитолы содержит контакты для подключения кнопок управления на рулевом колесе, блока Bluetooth и разъема Aux для использования внешних проигрывателей. Имеется несколько резервных контактов, пластиковые направляющие штифты исключают вероятность неправильной коммутации к штатной проводке автомобиля.

С помощью старого плеера

Перед выполнением работ нужно подготовить ненужный МР3-плеер, способный воспроизводить музыку с карт памяти. Устройство должно быть снабжено разъемом для подключения наушников. Процесс подключения флешки к магнитоле через AUX включает следующие этапы:

Демонтаж магнитолы. Вывинтив удерживающие корпус винты, прибор вынимают из посадочного места. После этого демонтируют привод, предусмотренный для считывания информация с компакт-дисков.
Соединение устройств. Плюсовой кабель МР3-плеера соединяют с контактом магнитолы, на который после включения поступает напряжение. Вход магнитолы совмещается с выходом выбранного аудиоустройства. Микросхема плеера подключается в основании автомагнитолы. Для размещения платы используют место, остающееся после удаления CD-привода. Все соединения необходимо изолировать, это поможет избежать возникновения короткого замыкания.
Выведение элементов управления плеером на переднюю панель автомагнитолы. Кнопки займут место клавиш удаленного CD-привода. После включения механизма AUX появится возможность воспроизведения музыки с флеш-карты. Кнопки плеера могут использоваться для выбора композиций и увеличения скорости проигрывания.

Перед началом прослушивания музыки нужно уменьшить громкость. Это поможет избежать изменения качества звука, возникающего при резком усилении входного сигнала.

Как подключить флешку через AUX к магнитоле в машине

Компакт-диски для прослушивания музыки не используются давно. Устаревшие носители сменились USB-накопителями, имеющими больший объем. Большинство современных магнитол оснащено разъемом для подключения флеш-карт, однако встречаются и устаревшие модели без подобного порта. В таком случае у пользователя возникает вопрос, как подключить флешку через АУКС в машине.

Специальные переходники

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать. Перейти к тесту »

Провод наушников должен работать корректно. Его состояние оценивают с помощью мультиметра. После этого выполняют такие действия:

главный кабель штекера, расположенный возле основания, освобождают от изоляции;
проводники левого и правого каналов, обозначенные красным и зеленым цветами, подключаются к среднему выходу разъема, имеющего вид тюльпана;
контакт главного кабеля соединяют с металлическим основанием тюльпана, остальные провода подключают к центральным выходам разъема (получается переходник, позволяющий подключать USB-накопители к магнитоле старой модели);
адаптер вводят в разъем наружного звукового выхода магнитолы;
к переходнику подключают считывающее устройство;
магнитолу запускают, после чего автоматически устанавливается режим AUX, позволяющий прослушивать музыку с флеш-карты.

Если автомагнитола не снабжена выходом AUX, его придется сделать своими руками. Аудиоустройство вынимают из посадочного гнезда, после этого удаляют вентиляционную панель. Кабели от наушников соединяют с разъемом-тюльпаном и выводят в салон. В дальнейшем к ним подсоединяют считывающие устройства.

Как подключить телефон к магнитоле Ford Focus?

Если вы приобрели автомобиль Ford Focus, то наверняка у вас есть желание поскорее подсоединить к нему телефон, чтобы послушать музыку или разговаривать по телефону. В этой инструкции вы узнаете, как подключить телефон к магнитоле Форд Фокус всеми возможными способами.

Их количество будет ограничено лишь комплектацией вашей машины и возможностями магнитолы:

Самый удобный способ подключения — по Bluetooth, будет работать с топовой магнитолой серии Sync 2,3 или 4. Данная магнитола устанавливается на Focus, Mondeo, Kuga и Explorer.
Если у вас магнитола 6000CD, то есть возможность подключиться по AUX или Bluetooth
На некоторых старых магнитолах, например в Ford Transit, нет ни одной из описанных возможностях подключения.

В Общем выбирайте способ в зависимости от того, что есть в вашей магнитоле.

Например, если у вас топовый Ford Focus 2 или 3, то будут работать все способы подключения.

Как подключить телефон к магнитоле Ford?

1. По Bluetooth для разговоров по телефону

Как сказано выше, данный способ работает только если он есть в вашей магнитоле, так как на старых штатных магнитолах Ford функции Bluetooth нет. Но если вам повезло, и ваш автомобиль ее поддерживает, то вот пошаговая инструкция:

Рассмотрим процесс подключения на примере магнитолы SYNC.

Включите зажигание в машине, телефон и магнитолу;
Включите на телефоне функцию Bluetooth и убедитесь, что он доступен для поиска другими устройствами;
Нажмите на магнитолу кнопку « Телефон » и нажмите ОК ;
Появится сообщение « Добавить устройство ». Нажмите ОК ;
Еще раз нажмите ОК для начала сопряжения устройств;
На магнитоле появится сообщение типа « Найдите SYNC на вашем устройстве и введите PIN-код, предоставленный SYNC ». Нажмите ОК ;
6-ти значный код будет отображаться на экране магнитолы;
В меню Bluetooth телефона запустите поиск устройств и найдите магнитолу SYNC, нажмите на её название и введите 6-ти значный PIN-код;
Соединение должно установиться, и SYNC предложит вам синхронизировать данные телефонной книги, чтобы вы могли видеть контакты, а также список вызовов на экране магнитолы.

Общий способ подключения смартфона к Bluetooth-магнитоле описан в этой инструкции.

2. Через USB

Этот способ очень удобен тем, что через него можно не только слушать музыку со смартфона, но еще и подзаряжать его. Кроме того, подключившись по USB, вы можете управлять треками с экрана автомагнитолы вашего Ford, благодаря чему будете меньше отвлекаться от дороги.

О том, как соединить телефон данным способом, написано в этой инструкции. Она общая для всех авто, поэтому подойдет и для Фокуса. Единственное, что вам понадобиться — это шнур, но как правило, он всегда идет в комплекте с любым современным телефоном.

Кстати, через USB можно подключить и обычную флешку с музыкой, только для этого потребуется специальный кабель-переходник.

3. Через AUX

Почти на всех телефонах есть разъем для наушников 3,5мм (хотя на новых iPhone или Honor его нет). Поэтому если в вашем форде есть поддержка AUX, то подключится очень просто.

Вам лишь понадобится кабель AUX, который выглядит вот так:

Подробный способ подключения написан вот в этой статье.

В этой инструкции мы рассказали как подключить телефон к магнитоле Ford. Надеемся, она вам помогла. Если есть вопросы — задайте их в комментариях.

Другие полезные статьи по телефонам вы найдёте в разделе Инструкции и помощь

Самостоятельно делаем AUX-выход на автомагнитоле

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

Отвёртка крестовая (средних размеров).
Нож.
Изолента.
Набор штатных ключей для извлечения CD-магнитолы.
Провод от компьютерного контроллера USB.
Перемычка от жёсткого диска компьютера.
Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

Извлечение магнитолы из ниши производится с помощью штатных ключей

Разъём для последующего подключения AUX-кабеля

Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

Готовый изолированный AUX-кабель

Кабель и перемычка, подключенные к разъёму магнитолы

Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

3 изолированных провода сечением 0.5 см и длиной 30 см.
Штекер от наушников на 3.5 мм.
Термоусадка.
Паяльник.
Отвёртка крестовая (средних размеров).
Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

Декоративная планка над магнитолой поддевается ножом и извлекается вручную

Панель под рычагом переключения скоростей снимается вручную

2 крепежных болта магнитолы откручиваются крестовой отвёрткой

Автомагнитола извлекается из ниши

Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

Провода припаиваются к левому каналу, правому и земле

Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

3 экранированных провода (длина 30 см, диаметр 0.5 см).
Термоусадка.
Штекер от наушников 3.5 мм.
Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

К регулятору припаивается 3 провода — левый канал, правый и общий

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

BT-LINK

Товары
Поддерживаемые автомобили
Как купить
Об устройстве
Контакты

BT-Link — Bluetooth адаптер для штатной магнитолы. Здесь можно скачать прошивку и ознакомиться с инструкцией по установке адаптера bluetooth в автомобиль Ford Focus 2 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Инструкция по установке

Для подключения адаптера bluetooth BT-Link необходимо проделать несколько простых шагов:

Выключить зажигание в автомобиле;
Достать штатную магнитолу;
Подключить разъем блютуз адаптера к штатной магнитоле;
Подключить микрофон из комплекта для организации функции Hands Free;
Установить магнитолу на штатное место;
Подключить телефон к магнитоле по Bluetooth соединению или через AUX.

Более детальную информацию вы можете получить из инструкции выше.

Если вы хотите укомплектовать вашу штатную автомагнитолу Ford Focus 2 2005, 2006, 2007, 2008, 2009, 2010, 2011 функцией Bluetooth, адаптер bluetooth BT-Link подойдет наилучшим образом. С функцией блютуз и Hands Free управлять вашим автомобилем станет комфортным. Теперь вы сможете подключить свой мобильный телефон к магнитоле и слушать любимую музыку через аудиосистему автомобиля. Для большего комфорта мы добавили возможность управлять музыкой через bluetooth штатными кнопками автомобиля.

Подключить телефон к магнитоле легко, достаточно однократно провести процедуру привязки, как указано в инструкции. Магнитола сможет поддерживать до двух телефонов одновременно. Слушать музыку через блютуз в машине можно не только с телефона, но и с любого мобильного устройства. Штатная магнитола будет работать как с Android, так и c устройствами iOS. Вы всегда сможете отвязать устройства от магнитолы. Для этого есть сервисная функция. Описание сервисных функций смотрите на странице с вашим автомобилем. Функция Hands Free доступна после подключения через bluetooth к магнитоле вашего смартфона.

Вы можете купить адаптер bluetooth в Санкт-Петербурге и других регионах нашей страны. Мы работаем с установочными центрами и частными лицами. Если у вас возникают вопросы в процессе работы с BT-Link, направляйте их нам, мы постараемся ответить на них и сделать работу нашего адаптера еще лучше.
