Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Подключение Китайской Магнитолы 2 Din Схема Подключения

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.


Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.

После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки.
2DIN магнитола с Aliexpress. Установка + схема

Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.

Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место.

Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине.

Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.

Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие.

Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку.
Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Читайте также  Как снять магнитолу на шевроле лачетти седан?

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.


Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Как подключить магнитолу 7010b

После того как моя Sony XAV-W600 последний раз моргнула дисплеем и «приказала долго жить», я отвез её сначала в один сервис по ремонту магнитол, потом в другой. Однако нигде её починить не смогли, а длились эти попытки ремонта не много не мало — целый месяц… Терпение моё лопнуло, ну сколько можно ездить в тишине?! И я отчаявшись, заказал себе с китайского экспресс-сайта магнитолу, что называется «дешевле не было», а конкретно Podofo 7010B.

На момент моего заказа, за неё просили 3000 р, но оплатив заказ, через час я обнаружил, что её отдают уже за 2600 р, обидно досадно, но ладно. Заказал я её с доставкой из РФ, днём в пятницу, а во вторник на следующей неделе мне уже позвонил курьер.

Ждать выходных сил не было, поэтому вечером того же дня я отправился её устанавливать. Сразу хочу сказать, что китайцы не стали выделываться и снабдили свой девайс стандартным ISO разъемом, что заметно облегчает установку. Единственное что нужно добавить в штатный ISO разъем Lacetti это два провода, один от ламп ЗХ, второй от кнопок на руле. Сразу же приведу схему подключения.

Сразу хочу сказать, что после первоначального подключения магнитола неадекватно реагировала на включение габаритов, то есть она должна притухать после включения габаритов, а у меня она начинала моргать. Замерив напряжение на контакте A6, я с удивлением обнаружил что при включении габаритов на нем появляется не 12В, а всего 5В, в итоге обрезал провод из штатной проводки и подтянул габаритные +12В от часов, после этого проблема прошла.

Так же от кнопок на руле по умолчанию идёт разъем как на фото ниже, в нём всего два провода, один черный, другой цветной. Дак вот черный нужно подключить на массу магнитолы, а цветной на контакт А3.

В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.

Особенности китайских автомагнитол

Магнитолы формата 2 din существенно отличаются от устройств меньшего размера. Эти многофункциональные модули с жидкокристаллическим экраном диагональю 7 дюймов позволяют не только прослушивать музыку, но и смотреть видео. Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Пользователи отмечают их стабильную работу и качественный звук.

Чаще всего китайские магнитолы 2 дин формата оборудованы GPS-модулем. При наличии такого автомобильного проигрывателя отпадает необходимость в покупке навигатора. К китайскому головному устройству (ГУ) такого формата можно подсоединить дополнительные гаджеты: мультируль, камеру заднего вида, антенну GPS. Это несколько видоизменяет схему подключения автомагнитолы, т.к. появляются новые провода, которых не было на штатной фишке.

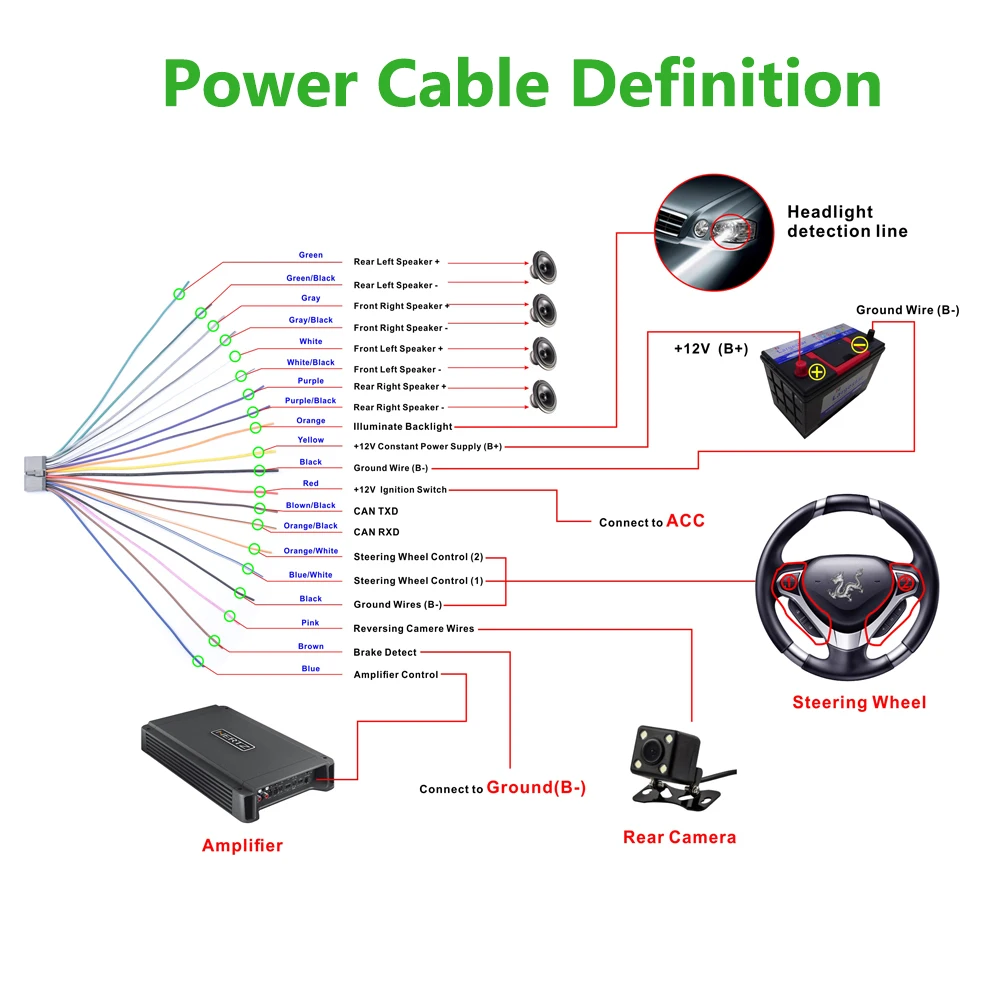

В большинстве случаев в комплекте аудиоустройства имеются коннекторы ISO с проводами. В противном случае придется покупать переходник для подключения приобретенного автомобильного проигрывателя. Коммутация устройства с источником электроэнергии труда не составит, т. к. распиновка магнитол обоих форматов идентична.

Провод постоянного напряжения +12В желтого цвета подсоединяется непосредственно к АКБ через предохранительное устройство.

Красный провод управления подсоединяется к замку зажигания. Желательно, чтобы при повороте ключа в положение АСС, кроме ГУ, других потребителей не было. Это уменьшит нагрузку на аккумулятор. Черный провод («масса») лучше соединить с отрицательной клеммой АКБ, а не с кузовом автомобиля, т. к. 2 din магнитола — энергоемкое устройство.

В ГУ реализована возможность уменьшать яркость подсветки кнопок и экрана при включении габаритных огней. Это дает возможность не слепить водителя в темное время суток. Питание обеспечивает провод с маркировкой ILL. Выводы KAY1 и KAY2 отвечают за подключение пульта дистанционного управления автомагнитолой (мультируль).

Подсоединение динамиков

За подключение акустической системы китайской 2 din магнитолы отвечают провода:

Первые 2 подключают фронтальные динамики, остальные — задние. К колонкам подходят по 2 провода — положительный и отрицательный. Чистый цвет — это «+», а аналогичный с черной полосой — «-«.

Необходимо помнить, что несоблюдение полярности при подключении динамиков, приведет к искажению звука, т. к. устройства будут работать в противофазе.

Если на автомобиле проводится замена штатного ГУ на «китайца», а маркировка проводов акустики не соответствует коннекторам ISO, то надо помнить, что кабель с широкой клеммой — положительный, а с узкой — отрицательный.

Если на подключаемом автомобильном проигрывателе выходы на колонки имеют дополнительные разъемы типа «тюльпан», то использовать их целесообразно в том случае, если такое же подключение имеется и на автомобильной акустике.

Подключение аудиосистемы

Самому подключить китайскую 2 дин магнитолу человеку, имеющему минимальные познания в электротехнике, несложно. Надо только точно следовать прилагаемой инструкции. Кроме подсоединения 4 колонок имеется возможность для подключения усилителя или сабвуфера. За это отвечает провод с маркировкой AMP-CONT. На линии имеется встроенный предохранитель, а питание подается с задержкой времени 8-10 секунд для уменьшения помех, возникающих во время включения автомобильного проигрывателя.

Акустика подключается к 2din магнитоле специальными акустическими многожильными проводами. Длина их должна быть минимальной для уменьшения сопротивления линии. Делать скрутки проводов нежелательно, т. к. это отражается на качестве звучания. Лучше использовать специальные разъемы.

Подключение антенны

Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

  • Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
  • Питающий провод. Подключается к красному проводу управления устройством.
  • Антенный провод. Подключается к соответствующему гнезду магнитолы.

В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

Читайте также  Выход РСА в магнитоле это что?

Всем привет!
Ранее я рассказывал, что установил днищенскую 2din магнитолу)
Покатавшись пол года, я к ней привык и тот трепет новой вещи спал) А значит настало время разбирать и улучшать))))
К сожалению в процессе работы много фоток забыл сделать, но не важно, распишу на пальцах)

1.Раскручиваем и мафон у нас разваливается на две части: морда и зад. Так как звук у нас размещен в заднице, берем заднюю часть и смотрим.

Там стоит конденсатор 25v 2200mF и усилитель TDA7388 какого то китайского самопального производства, т.к. никаких маркировок больше нет)))

Звуковую микруху я не планировал пока трогать, поэтому не запомнил ее)
А вот усилитель и накопитель решил поменять, порывшись в закромах, была найдена тда-шка 7560, тоже китайская к сожалению, но уже заводского исполнения, купленная в свое время в хорошем радиомагазине.

Ставим ее на свое место)

И накопитель… скромничать не стал, вколхозил 25v10000mF))))

2.Вычитал, чтоб убрать наводки надо везде раскидать заземление, раскидал)

3.Далее взял морду и немножко доработал. Микрофон плохо ловил голос, а ИК-датчик плохо ловил пульт. Я их выпаял, нарастил провода и воткнул в саму морду изнутри и приклеил, потому что штатно они были внутри, но не вплотную к морде.

4.Плохое качество радио тоже было решено улучшить и был прикуплен фм-усилитель. Антенный штекер вставляется в усилитель, штекер усилителя вставляется в антенное гнездо мафона, плюс усилителя подключаем к синему проводу, на него подается напряжение 12V при включенной магнитоле.

Итоги:
1.Сказать, чтоб я ошалел от звука — не скажу, но звук изменился. И я, и все знакомые, наблюдавшие этот процесс, отметили тот факт, что сразу появился низ. А в режиме Loud on, появился плотный такой бас)))

Штатные динамики начали давить в ногу! НО! На саб это не повлияло, он как работал в режиме подзвучки, так и остался, надо усилок покрутить потом, подраскачать эту дуру)))

2.Звук стал чище и шумы не ушли полностью, но ушли далеко на задний план, перестали мешать и привлекать к себе внимание

3.Радио стало ловить везде, просто там где пропадало вообще в городе ловит с помехами, но и это хороший результат) А вот минусом стало то, что в определенных местах стало ловить посторонние какие-то сигналы, которые наглухо забивают радиостанцию на этой частоте))) То ли в этих местах какие таксисткие станции стоят, что рядом с ними так реагирует шарманка, то ли скорой помощи, хз.

4.Пульт стал ловить ото всюду, но как подтупливал, так и подтупливает, тут уже слабенький проц не справляется видимо)

Так что дальше у меня мысли перепаять микруху, занимающуюся обработкой звука, но это уже совсем другая история) До новых встреч в эфире! ;)

А еще у нас снова наступила пора, когда все валят боком, а я который год подряд расчищаю дворы(((

Установка магнитолы 7010b

Особенности и возможности китайской магнитолы 7010B

Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.

Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.

Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.

Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.

Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.

Как перевести обозначения кнопок на автомагнитоле Android

На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».

Чаще всего встречаются элементы управления со следующими обозначениями:

  • VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
  • TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
  • SRC — переключение на главное меню;
  • HOME или значок «домик» — возвращение на главный экран;
  • GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
  • ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
  • DVD — переход в режим проигрывания дисков;
  • MUTE — кнопка полного отключения звука;
  • NAVI — переход в режим навигатора;
  • BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
  • RST — кнопка полного сброса текущих настроек;
  • Eject — кнопка извлечения CD.

Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.

Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:

  1. Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
  2. Выбираем вкладку «Дополнительные настройки»;
  3. Вводим сервисный пароль — 123456;
  4. В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
  5. На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
  6. Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
  7. Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
  8. Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
  9. Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
  10. Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
  11. Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!

Что представляет собой Car Player MP5

Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.

У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.

Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.

Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).

Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.

Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.

Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.

В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.

Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.

Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.

Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.

Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем

Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке. Чтобы иметь доступ ко всем развлечениям на выбранном портале, необходимо зайти на Азино , создать свой аккаунт на площадке. Для этого можно выбрать вариант регистрации через почту или контактный телефонный номер. Предоставить запрашиваемые данные, выбрать валюту, подтвердить свое совершеннолетие (+18 лет) и согласится с условиями пользования.

Читайте также  Провод acc на магнитоле куда подключить?

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.

Обзор внешнего вида 7010B

Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.

Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.

Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.

Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.

И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.

Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

  1. Выбор камеры
  2. Как определить место установки камеры
  3. Инструкция по подключению
  4. Процесс установки
  5. Подключение
  6. Настройка

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

  • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
  • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

  • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
  • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

  1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
  2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
  3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
  4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
