Антенна для тюнера fm своими руками

Предлагаю три типа FM-антенны которые можно изготовить самостоятельно. Простую FM-антенну не сложно изготовить самому, используя подручные материалы.

Антенна для тюнера fm своими руками

Самодельная FM-антенна

Приветствую читателей и подписчиков. В комментариях и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц). Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов. Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат.

Необходимые материалы и инструменты:

  • Высушенная доска, ДВП, диэлектрический материал.
  • Металлическая фольга.
  • Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
  • Штекер для подсоединения к радиоприёмнику.
  • Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала. К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна.

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

  • Сердечник из феррита от строчного трансформатора старого лампового телевизора.
  • Клей, липкая, изоляционная лента.
  • Латунная или медная фольга.
  • Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
  • Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна». Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля.

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

  • Отрезок телевизионного кабеля от 1,5 м и более.
  • Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
  • Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции. Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте. Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Антенна для FM радио своими руками

Простейшая FM антенна, изготовленная своими руками, увеличивает мощность радиосигнала на 60-100%. Модернизация автомагнитол и радиоприемников позволяет избавиться от большого количества различных проблем, связанных с плохим качеством принимаемых устройством сигналов. Изготовить такую конструкцию чрезвычайно просто, и справиться с работой сможет даже человек, не обладающих внушительными познаниями в области радиотехники. В данной статье мы подробно расскажем о том, как сделать FM антенну своими руками.

Особенности распространения радиоволн

Перед тем как приступить к самостоятельному изготовлению антенны, следует понять основной принцип передачи сигналов в FM диапазоне (88-108МГц). К числу основных особенностей этого радиофизического процесса относятся:

  • получение качественного сигнала возможно только в случае, если транслирующая база (радиовышка, телевышка и пр.) находится в пределах видимости приемника;
  • принимающее устройство, находящееся на большом удалении от транслирующей базы, испытывает проблемы, связанные с качеством принимаемого сигнала в вечернее и ночное время суток;
  • на качество получаемого сигнала влияют различные погодные условия: ветер, дождь, снег, град и пр.

Увеличение чувствительности приемника, а также качества получаемого им сигнала, достигается посредством вертикальной установки антенны. Конструкция, сопряженная с устройством, попадает под диапазон распространения радиоволн, передаваемых транслирующими станциями. Результатом подобной модернизации становится исчезновение многих проблем, связанных с частыми помехами и низким качеством принимаемых прибором радиосигналов.

Причины затухания сигнала

Качество принимаемого радиосигнала – это переменная величина, зависящая от многих различных факторов. В связи с появлением преград, мешающих прохождению электромагнитных волн, сигнал подвергается процессу затухания. На величину затухания влияют:

  • расстояние, проходимое электромагнитными импульсами до улавливания приемником;
  • высокие показатели несущей частоты передатчика;
  • текущее состояние среды или материала, по которым осуществляется передача;
  • высокие показатели длины передаваемой волны;
  • присутствующие помехи, мешающие прохождению электромагнитных волн;
  • качество показателей регенерации и коррекции;
  • форма транслируемого сигнала.

Влияние оказывает и присутствие экранирующих материалов, огораживающих помещение с находящимся в нем приемником. К числу самых сильных экранов, препятствующих прохождению электромагнитных импульсов, относится металл, алюминий, профилированный лист, металлическая черепица и пр.

Необходимые запчасти и инструмент

Изготовление антенны, усиливающий сигнал, транслирующийся на FM частотах – это достаточно простое, интересное и слегка познавательное мероприятие, справиться с которым сможет даже мастер без соответствующего опыта.

Основные инструменты и материалы для работы:

  • керамические изоляторы и элементы для их соединения;
  • тонкая стальная проволока;
  • роликовые блоки – фиксаторы;
  • штекер;
  • рубильник на 2 позиции;
  • медная проволока с диаметром от 1,5 до 2 миллиметров.

Смастерить качественную антенну можно без лишних трат и экзотических, труднонаходимых материалов. Набор необходимых инструментов и деталей приобретается в любом специализированном магазине.

Варианты изготовления антенн

Антенна представляет собой небольшую радиотехническую конструкцию, использующуюся совместно с приемником, для увеличения качества получаемого устройством сигнала. К числу основных характеристик хорошей самодельной радиоантенны относятся:

  • высота – максимально допустимая;
  • линейная поляризация;
  • маленький показатель сопротивления;
  • возможность работы в FM диапазоне (88-108МГц);
  • условно-круговая диаграмма направления;
  • высочайший показатель коэффициента усиления;
  • приемлемая конфигурация, вес и габариты.

Обеспечить присутствие всех нужных характеристик могут конструкции различных типов.

Стержневая антенна своими руками

Стержневая радиоантенна – остронаправленная конструкция, позволяющая избавить приемник от проблем, связанных с классическим городским шумом и помехами. Изготовление такого оборудования не потребует от мастера специализированных навыков. Сделать штырь-антенну несколько труднее, по сравнению с классической антенной из фольги.

Читайте также  Gsm модуль для вебасто своими руками

Стержневая FM автомобильная антенна, сделанная своими руками, состоит из проводника (небольшого металлического штыря или трубки), закрепленного на изоляторе, и нескольких противовесов. Диапазон принимаемых устройством волн устанавливается посредством определения длины самого проводника.

Обратите внимание: длина штыря равна одной четвертой части от длины принимаемой волны. Конструкция, выполненная в соответствии с этим правилом, представляет собой оптимальный вариант усилителя сигнала. Увеличение или уменьшение длины штыря самым негативным образом скажется на работоспособности антенны.

Антенна из фольги

Радиоантенна из фольги – чрезвычайно простая конструкция, позволяющая усиливать качество транслируемого радиосигнала для его последующей обработки приемником. Для того чтобы смастерить подобное оборудование своими руками, понадобятся следующие материалы и инструменты:

  • моток медной проволоки;
  • рулон фольги;
  • острый нож;
  • плоскогубцы;
  • сухая доска, вырезанная в форме квадрата со стороной 15см.

Несмотря на то, что схема антенны из фольги выглядит достаточно непросто, при первом же взгляде на подобное устройство становится понятно, что с его изготовлением справится даже неопытный мастер.

Используя острый нож или заточенные ножницы, отделите от фольги квадрат: 13см по внешнему краю, ширина полоски 1,5 см. В нижней части листа вырезается небольшой прямоугольник (около 3мм), который впоследствии используется для разгибания рамки.

Вырезанный лист фольгированной бумаги приклеивается к заранее подготовленной квадратной дощечке. Клеить нужно со сдвигом в правую сторону от центральной прорези (на 2,5мм). Через 2,5 см друг от друга к квадрату из фольгированной бумаги припаивается внутренний стержень и оплетка. Делать антенну для радио своими руками очень просто, справиться с такой работой можно без особого труда.

Обратите внимание: в некоторых случаях средством усиления слабого радиосигнала может стать штатная антенна, обмотанная небольшим количеством медной проволоки.

Свободный конец такой конструкции выводится в форточку.

FM антенна из коаксиального кабеля

Антенна из коаксиального кабеля – устройство, позволяющее использовать радиоприемник даже в условиях сильных и частых помех. Для изготовления конструкции понадобятся:

  • небольшая рейка из дерева;
  • коаксиальный телевизионный кабель – 1,5м;
  • пластиковая труба, длиной 1,5м и диаметром 2см.

Изготовить антенну для магнитолы своими руками очень просто. Сделайте надрез на изоляционном проводе телевизионного шнура. Снимите изоляцию с оплетки и разверните фольгированный экран к месту проделанного надреза. Закрепите подготовленную конструкцию внутри пластмассовой трубы, после чего зафиксируйте все с помощью рейки.

Проволочная антенна

Проволочная радиоантенна – еще одна простая конструкция, позволяющая модернизировать классический радиоприемник. Перед началом работы по самостоятельному изготовлению оборудования, обратите внимание на следующую формулу расчета длины волны: 300/Частота, МГц.

  1. Для радиостанций, транслирующих сигналы на FM, понадобится антенна длиной 2,7-3,4м. На основе приведенной информации можно попробовать собрать усилитель сигнала. Сначала подготовьте рамку, длина которой будет соотноситься как 1,01-1,02 к величине принимаемой волны.
  2. В том случае, если используемый вами материал обладает диаметром, превышающем показатель в 3мм, выбирайте пропорцию 1,01. Все стороны собираемого прямоугольника соотносятся друг к другу как 2,02 к 1.
  3. Собирая устройство, обратите внимание на диаграмму направленности – она должна иметь форму классической восьмерки. После сбора рамки, закрепите ее скотчем возле оконного проема, направив в сторону ближайшей транслирующей вышке.
  4. Выходные каналы рамки подключаются к приемнику при помощи экранированного кабеля (50-60Ом). На вход подключается центральная жила, а экран соединяется с общим кабелем.

Усилитель на автомобильную антенну, собранный своими руками, обладает чрезвычайно высокими характеристиками. Это устройство избавит вас от всех проблем, связанных с некачественным сигналом.

Подключение и настройка

Процесс подключения и настройки играет немаловажную роль в процессе модернизации домашнего радиоприемника. Даже самая лучшая, собранная своими руками ФМ радиоантенна, попросту не будет работать в случае неправильно произведенного монтажа. Устанавливая конструкцию, обращайте внимание на следующие условия:

  • в работе используется только коаксиальный кабель;
  • внимательно следите за надежной спайкой контактов, выходов, входов и разъемов;
  • проверяйте плотность контакта центральной жилы и экрана с входной частью приемника;
  • обязательно заземлите конструкцию.

Антенна, монтаж которой произведен в соответствии со всеми правилами, поможет вам избавиться от всевозможных проблем, связанных со слабым сигналом и помехами в эфире.

Достоинства и недостатки

Антенна для усиления качества поступающих FM радиоволн – это простейшее устройство, предназначенное для модернизации стандартного приемника. Задача по сбору такой конструкции не представляется сложной. Справиться с подобной работой сможет даже начинающий мастер, не обладающий внушительными познаниями в соответствующей области.

Тематическое видео

Автор данного тематического видеоролика подробно рассказывает о том, как собрать FM радиоантенну своими руками.

Владелец YouTube канала объясняет принцип работы конструкции, а также останавливается на всех значимых при ее изготовлении нюансах.

Онлайн помощник домашнего мастера

Антенна для fm радио: как сделать своими руками модель для широкого диапазона частот. Пошаговая инструкция с фото и видео!

Соорудить своими руками простую антенну для fm радио – это отличный способ усилить качество принимаемого радиосигнала. Сначала разберёмся с заменой стандартной антенны на дипольную.

Большинство современных радиоприемников снабжено гнёздами для подсоединения обычных антенн – как встроенных, так и внешних телескопических. Смастерить качественную радио антенну можно не прибегая к большим затратам, достаточно лишь однократного посещения обычного хозяйственного магазина, и, разумеется, нужно знать из чего можно сделать антенну для радио.

Кстати, если хотите отремонтировать мобильную технику или посмотреть как это делают эксперты, то заходите на портал Mbtechnologic.ru. Ремонтируем всё от эпиляторов до мобильных телефонов!

Краткое содержимое статьи:

Материалы для работы

  • Изоляторы из керамики и элементы для их соединения. Они необходимы для того чтобы не допустить замыкания кабеля антенны на соседние поверхности. Приобрести данные приспособления можно на любом радио рынке или найти в каком-нибудь заброшенном здании.
  • Тонкая стальная проволока для присоединения изоляторов.
  • Роликовые блоки, необходимые для фиксации внешней радиоантенны в натянутом положении.
  • Штекер для подсоединения антенны.
  • Рубильник на две позиции, предназначенный для защиты от грозы.
  • Моток проволоки из меди диаметром от 1,5 до 2 миллиметров. Можно, конечно, использовать и стальную проволоку, но медная гораздо податливее и удобнее.

Тип антенны

Теперь определимся с типом собираемой радиоантенны. Существует три основных типа антенн для фм приёмника, пригодных для сборки своими руками, схемы каждой из них приведены ниже:

  • Линейная антенна
  • Антенна с бегущей поверхностной волной
  • Апертурная антенна, то есть антенна с разворотом.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Внешнюю часть антенны не следует натягивать чересчур сильно, так как при понижении температуры воздуха проволока сжимается и способна порваться.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.

Читайте также  Установка парктроника на приору своими руками

Лучшей заменой уловителю будет самодельная комнатная антенна. В данном случае изоляторы крепятся внутри помещения, при этом, как можно ближе к потолку (это рекомендуется для улучшения приёма сигнала), а проволоку натягивают горизонтально или же сворачивают в виде спирали.

Изготовление резонансной антенны рамной конструкции

Такие антенны часто используются механиками для приёма коротковолновых сигналов. Для направленного приёма сигнала антенну просто разворачивают в нужную сторону. Такие конструкции позволяют принимать радиосигналы гораздо чётче благодаря магнитным элементам.

Итак, как же сделать подобную антенну для радио fm в домашних условиях? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно раздобыть в любом магазине спортивных товаров.

Если обруч найти так и не удалось, можно использовать сантехнические трубки из пластика и металла, либо трубку из меди с диаметром 1,6 см.

Последовательность сборки такой конструкции предельно проста:

  • К контактам конденсатора с переменной ёмкостью припаиваем центральную жилу, обмотку и кусок коаксиального кабеля.
  • Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу. Так же можно использовать автомобильный хомут, который необходимо предварительно зачистить в месте спаривания.
  • Рассчитывают размеры элементов конструкции таким образом, чтобы длина рамы, в данном случае обруча, в пять раз превышала длину петли связи.
  • С одного конца кабеля и с центральной жилы примерно на один сантиметр удаляем слой изоляции.
  • Удаляем изоляцию в середине кабеля, предварительно отменив от неё по 5 миллиметров в каждую сторону. Потом удаляем оплётка кабеля, так как вышеперечисленные действия приведут к её разрыву.
  • Регулируем диапазон нашего радиоприёмника таким образом, чтобы конструкция имела резонанс 5-22 МГц. При другой величине ёмкости конденсатора параметры приемно-передающего устройства допускается менять.
  • В зависимости от желаемого принимаемого диапазона можно изменить параметры рамы. Так, для приёма низких частот диаметр обруча выбираем в пределах одного – полутора метров, а для приёма высоких частот – 70 сантиметров.

Эти несложные правила позволят соорудить устройство, способное работать в разных диапазонах.

Выводы

Мы представили вашему вниманию самые простые и востребованные идеи и чертежи антенн для fm радио, пригодных для собственноручной сборки. Большинство таких конструкций предельно просты как в монтаже, так и в эксплуатации, и позволят вам без труда решать многие бытовые задачи.

Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

Радиоприемники в наши дни по-прежнему пользуются спросом. Радио слушают в машине и на даче, во время утренних пробежек или вечерних прогулок. Качественный звук без помех и нормальная громкость обеспечиваются надлежащим приемом сигнала. Помочь в этом может антенна.

В сети представлено довольно много идей и чертежей антенн для FM радио. Обладая некоторыми техническими навыками, можно без особого труда сконструировать устройство своими руками.

Краткое содержимое статьи:

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Какой бы ни была антенна по своему виду, принцип работы устройств у всех одинаков.

Особенности распространения радиоволн

Прежде чем обратиться к пошаговым инструкциям о том, как сделать антенну самостоятельно, необходимо прояснить особенности передачи радиосигнала в УКВ и FM диапазонах. Это поможет лучше понять принцип и устройство антенны.

Важно помнить:

  • прием высококачественного сигнала возможен только в пределах видимости (например, когда из окна дома видна телерадиовышка);
  • улавливание сигнала на большом удалении от транслирующего объекта в вечерние и ночные часы проблематично;
  • осадки ослабляют или вовсе прерывают передачу сигнала.

Антенна из фольги

Изготовление улавливающей сигнал конструкции потребует от умельца следующих инструментов и материалов:

  • моток медной проволоки или фольга;
  • нож;
  • плоскогубцы или кусачки;
  • сухая дощечка (квадрат со стороной 15 см).

Если взглянуть на фото антенн для FM радио, изготовленных из проволоки или фольги, сразу становиться понятно, что ничего сложного в подобной конструкции нет.

Сначала необходимо вырезать из фольги квадрат (13 см по внешнему краю, ширина полоски фольги 1,5 см). В нижней части по центру вырезается маленький прямоугольник (3 мм), чтобы разомкнуть рамку.

Вырезанная фольга приклеивается к дощечке. Со сдвигом вправо от центральной прорези на 2,5 мм и через 2,5 см друг от друга к квадрату из фольги припаиваются внутренний стержень экранированного провода (справа) и оплетка (слева).

Если работа устройства планируется в УКВ-диапазоне, то квадрат увеличивается до 15 см, а ширина полоски из фольги должна равняться 1,8 см.

Иногда усилить слабый радиосигнал можно при помощи простой обмотки антенны куском медной проволоки. Свободный ее конец выводят в форточку. На качестве звука подобная манипуляция никак не отразиться.

Стержневая антенна своими руками

Если решение из фольги не дает должного эффекта, можно попробовать сделать остронаправленную и противостоящую городскому шуму антенну-штырь. Ее конструкция сложнее предыдущего варианта, но все же под силу умельцу.

На схеме, сделанной своими руками ФМ антенны видно, что устройство состоит из проводника (металлический пруток или трубочка), который закреплен на изоляторе, и противовесов.

Длина штырька зависит от того, какой диапазон волн планируется принимать.

Здесь действует принцип: длина штыря равна четверти длины волны. Это оптимальный вариант, увеличение и уменьшение будут сказываться на качестве радиовещания.

Когда устройство подготовлено, его необходимо смонтировать на фасаде здания. Конец провода вставляется в соответствующее гнездо на радиоприемнике или музыкальном центре (магнитофоне). Финальный штрих – найти радиопередающие станции.

Коаксиальный кабель в помощь

Слабый и некачественный сигнал часто становится причиной отказа от использования радио в таких зонах.

Решить проблему можно при помощи коаксиального кабеля. Для работы понадобятся:

  • деревянная рейка;
  • телевизионный кабель (около полутора метров);
  • пластиковая трубка (диаметр 2 см, длина 1,5 м).

Процесс создания устройства довольно прост. Сначала необходимо сделать надрез на изоляционном слое.

Делать это нужно аккуратно, стараясь не повредить оплетку. Затем оголенная оплетка слегка разминается, а фольгированный экран разворачивается к месту надреза.

На последнем этапе нужно хорошо закрепить подготовленный кабель внутри пластмассовой трубки и смонтировать ее на рейку. Двигать самодельную конструкцию с целью поиска волны нужно вверх и вниз, вращение вокруг своей оси не принесет результата.

Антенна для тюнера fm своими руками

Рабочая антенна диапазона FM

Автор: Buster333, [email protected]
Опубликовано 29.10.2015
Создано при помощи КотоРед.

Хочу поделиться своей конструкцией штыревой антенны диапазона FM. Делаю это потому, что сам очень долго искал и экспериментировал в поиске приемлемой и эффективной конструкции. Может быть мой рассказ поможет кому-то, кто также озабочен этой проблемой и затрудняется в ее решении.

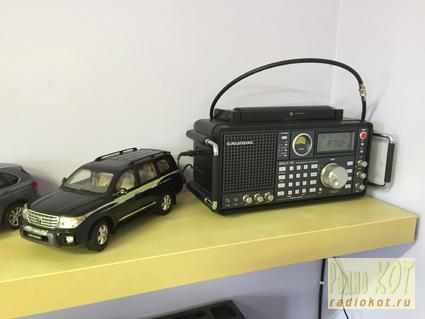

Потребность сделать хорошую антенну FM диапазона появилась в связи с тем, что мой загородный дом находится в маленьком провинциальном городке-полудеревне – Хвалынске Саратовской области, удаленном от центров вещания на 70 – 150 км. Населенный пункт к тому же расположен на правом берегу Волги среди старых меловых гор и холмов, которые являются дополнительным препятствием прохождению радиоволн.
Но я не оставлял мысль сделать антенну, способную принять хотя бы несколько наиболее близко расположенных радиостанций, хотя местные аборигены говорили мне, что это бесполезно, приема радио у них нет, только по спутниковому ТВ.
Почитав специальную литературу и статьи в интернете, остановился на штыревой антенне с противовесами типа «Ground Plane» или сокращенно — «GP» как наиболее оптимальной и универсальной для приема в FM диапазоне, где большинство передач идет в вертикальной поляризации.

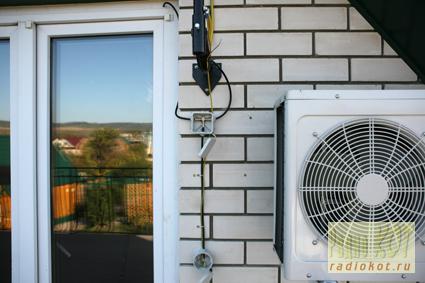

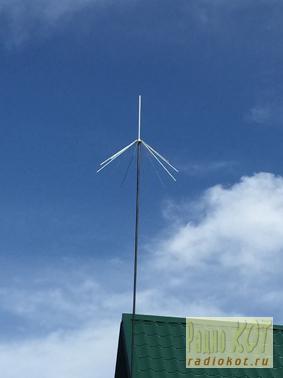

Антенну установил над крышей здания (на высоте примерно 12м от земли), где на первом этаже находятся гараж и мастерская, где я провожу много времени, а на втором – комнаты для игр детей. Дома же радио можно послушать и по Триколор ТВ.

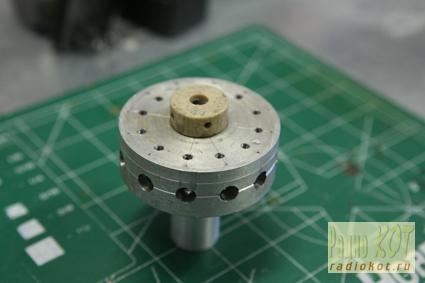

Конструкция антенны представляет собой штырь длиной 1/4 длины волны вещания, который изолирован от мачты и противовесов. (фото.1 и 2). Противовесы установлены радиально к штырю под углом 135 градусов, чтобы обеспечить волновое сопротивление 50 ом. Фидерный коаксиальный кабель имеет также волновое сопротивление 50 ом.

Читайте также  Планшет в машину вместо магнитолы своими руками

В связи с тем, что я предполагал принимать радио в диапазоне 87 – 108 мГц, размеры штыря 0,75 м, что соответствует ¼ длины волны (3м) частоты этого диапазона 100мГц, вокруг которой сосредоточены интересующие меня станции вещания. Изменив длины штыря и противовесов, можно настроить антенну и на другую частоту.
Длина противовесов взята также 0,75м , так как противовесы должны быть длиной равной длине основного штыря. Оптимальное количество противовесов, обеспечивающее приемлемый КПД антенны – 12. При меньшем количестве КПД снижается, при большем – растет несущественно. Идеальная штыревая антенна имеет КПД 47 %. КПД антенны с тремя противовесами — менее 5 %, с 12-ю противовесами – около 19%.
Я испытывал антенну с тремя противовесами. Прием в моем месте был слабый, с приемлемым качеством – 2-3 станции. Пришлось делать усилитель сигнала. Прием улучшился до 5-6 станций с приемлемым качеством. Но меня и это не устроило. Поэтому, в конечном итоге, было решено изготовить другую антенну, ту, которую я сейчас описываю.
Теперь о конструкции антенны.
Штырь и противовесы выполнены из алюминиевой трубки диаметром 8 мм, которую я купил в гипермаркете «OBI» ( 7 двухметровых отрезков по цене около 100 руб. каждый).
Для монтажа штыря и противовесов знакомый токарь изготовил мне из алюминия несущую шайбу с хвостовиком внешним диаметром 22мм и сквозным внутренним отверстием 14мм, который вставляется в мачту из трубы д/у 25 (дюймовая, реальный внутренний диаметр 23мм) и фиксируется на мачте болтом М6 через радиальное резьбовое отверстие в мачте. В несущую алюминиевую шайбу с некоторым натягом запрессована текстолитовая ( или капролоновая) втулка с верхним буртом высотой 10мм наружным диаметром 14мм с осевым отверстем 8мм, в которое вставляется штырь, фиксируемый двумя диаметрально противоположными винтами М4 в резьбовых отверстиях отверстиях текстолитовой втулки. По диаметру алюминиевой шайбы просверлены 12 радиальных отверстий ( через 15 градусов) для противовесов. Противовесы фиксируются в отверстиях при помощи 12 винтов М4. (фото 3).

Штырь делается длиной больше чем 0,75м с учетом того, что его нижний конец расплющивается на длине 10мм, где сверлится отверстие для винта крепления центральной жилы коаксиального кабеля, а также с учетом того, что он должен быть вставлен в текстолитовую втулку до упора в расплющенный конец так, чтобы выше алюминиевой шайбы его размер был 0,75м.
Противовесы также изготавливаются длиной большей, чем 0,75м с учетом того, что их согнутые под углом 45 градусов концы вставляются в радиальные отверстия несущей шайбы. В отверстиях они фиксируются от проворачивания, как я уже говорил, винтами М4.
Хочу обратить внимание, что трубка противовесов хрупкая и изгибать ее нужно на 45 градусов очень осторожно, желательно в гибочном приспособлении.
В нижнем торце полого алюминиевого хвостовика шайбы выполнено резьбовое отверстие М3 для крепления винтом с шайбой оплетки коаксиального кабеля. Так как шайба этого винта может выйти за наружный диаметр 22мм хвостовика в силу того, что ее диаметр больше толщины алюминиевой стенки, в мачте трубы на конце, где будет вставлен этот хвостовик я сделал сквозной пропил шириной примерно 7мм вдоль трубы на длине чуть больше длины хвостовика несущей алюминиевой шайбы.
Теперь ничего не препятствует, и можно вставить собранную антенну в мачту и зафиксировать ее болтом М6. Кабель снижения проходит внутри мачты.
Так как штырь антенны не имеет электрического контакта с мачтой, на нем при определенных условиях будет образовываться статический заряд. В лучшем случае он будет являться причиной помех в виде треска, в худшем – может привести к выходу из строя входного тракта приемника. Особенно во время близкой грозы.
Необходимо выполнить заземление конструкции.
Я это сделал следующим образом. Мачту соединил с контуром заземления здания (контур заземления должен иметь сопротивление менее 4 ом, тогда он считается эффективным и способным выполнять свою функцию) кабелем сечением 25мм2 См. фото 4.

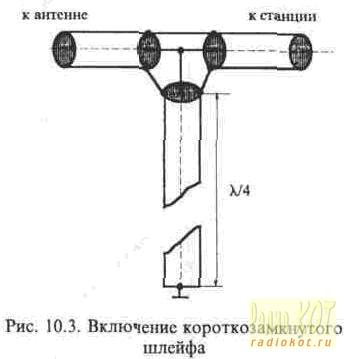

Штырь же антенны нельзя соединять с землей напрямую, антенна станет коротко замкнутой, и не будет работать. Наиболее простым способом защиты является использование короткозамкнутого шлейфа из кабеля длиной L/4, подключенного к фидеру с помощью тройника. Шлейф обеспечивает соединение центральной жилы фидера с заземленной оплеткой по постоянному току и не влияет на согласование антенны. Схема подключения шлейфа приведена на рис10.3.

Длина шлейфа ¼ длины волны является расчетной и не учитывает коэффициент укорочения волны при прохождении в кабеле (коэффициент укорочения коаксиального кабеля). В моем случае применен кабель РК50-4-11, коэффициент укорочения которого 0,66. У другого кабеля он может быть другим, и его нужно уточнить по справочнику.
Таким образом длина шлейфа определяется:

L = 1/4 x 3м x 0,66 = 0,495м, где 3м – длина волны на частоте 100мГц.

Вот таким согласованным шлейфом я выполнил отвод статики со штыря антенны. Как практически это сделано видно на фото 5 и 6.

Тонкий желто-зеленый провод припаян к концу центральной жилы шлейфа и соединен с «землей» на одном болтовом зажиме на мачте, что и кабель заземления 25мм2 (см фото 4).
Антенна получилась очень удачной. Она обеспечивает прием с приемлемым или отличным качеством ( в режиме «стерео») около 20 радиостанций городов Самара, Тольятти, Сызрань (Самарской области), Балаково, Пугачев ( Саратовской области) без применения усилителя сигнала. На фото 6 приемник , на который работает антенна — Grundig Satellit 750. Пробовал также ее в работе с другими приемниками, меньшей чувствительности и избирательности, результат несколько хуже, но тоже приемлемый.

Так что миф местного населения об отсутствии какого бы то ни было радиоприема в городе «деревенского типа» Хвалынск, где находится мой загородный дом, разрушился для меня безоговорочно и вчистую.

Алексей Рубанов/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с ремонтом автомобилей. Уверен вы найдете для себя немало полезной информации. С уважением, Алексей Рубанов.

Понравилась статья? Поделиться с друзьями:
Avtoshkola-Rodina.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
